КАССЕТНЫЙ ФАНКОЙЛ

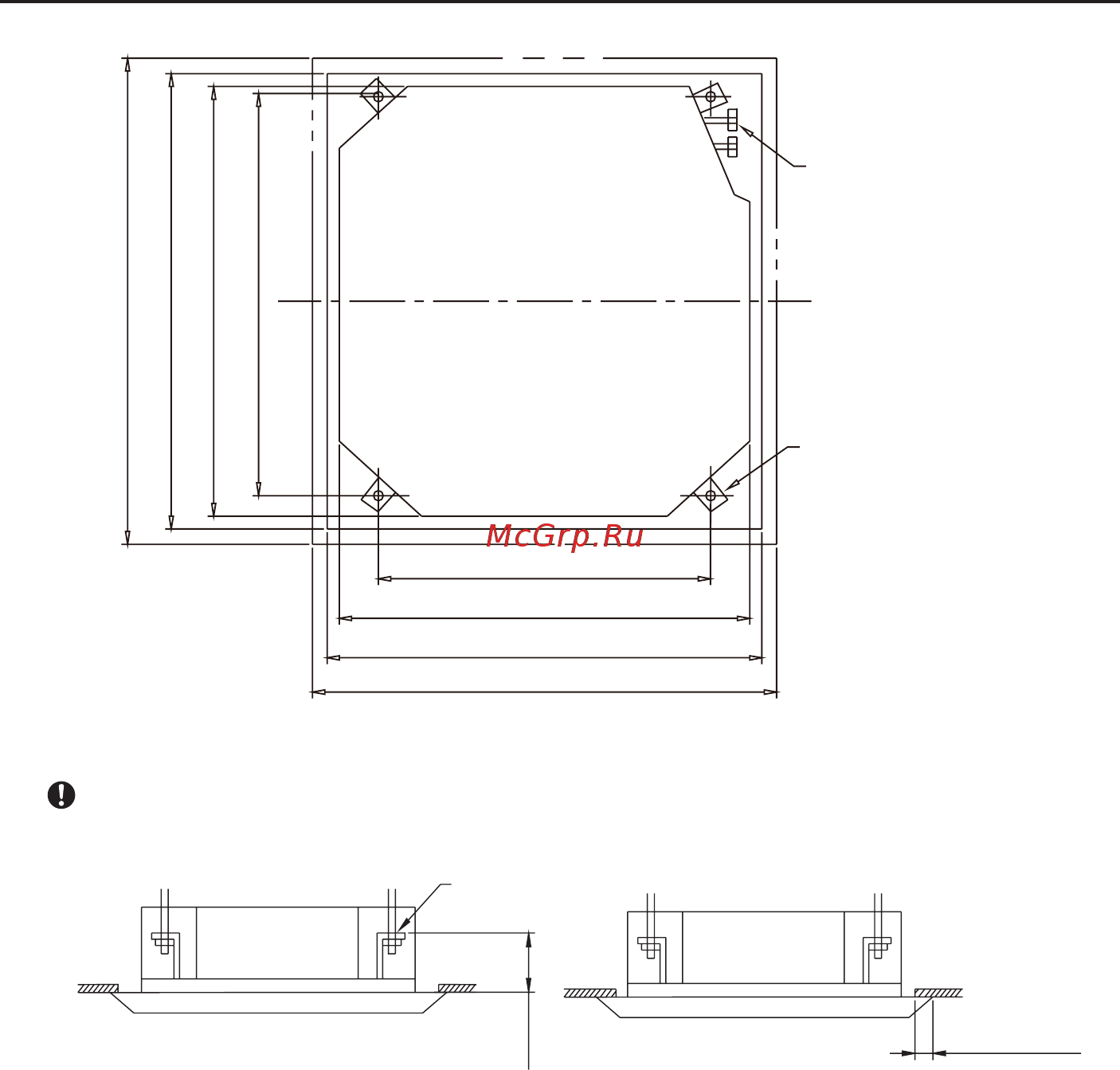

4.4 Разметка на потолке и установка болтов подвески (Рис. 6)
680(Резьба для болтов подвески)
840(Комнатный блок)
890(Проем в потолке)
950 ( Декоративная панель)
Болт подвески (×4)
Трубопроводы
840(Комнатный блок)
780(Резьба для болтов подвески)
950 ( Декоративная панель)
890(Проем в потолке)
Рис.6
Сверление отверстий в потолке должно производиться квалифицированным персоналом.
Размер перекрытия потолочных панелей должен составлять не менее 20 мм.
(160)
Более 20
Кронштейн подвески
Потолок
Рис.7
51
