ВНИМАНИЕ!!!
· . Все работы по установке и вводу в эксплуатацию должна быть выполнены квалифицированным
специалистом в соответствии с инструкциями данного руководства, в противном случае это
приведет к утечке воды, поражению электрическим током и т.д.
· . Устройство должно быть подключено в соответствии с электрической схемой, в противном
случае электродвигатель может сгореть.
· . Блок необходимо заземлить надежно, чтобы избежать поражение электрическим током.
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
(1) Температура воды на входе для охлаждения не должна быть ниже, чем 5°С, иначе это может
привести к появлению конденсата на поверхности блока.
Температура воды на входе для отопления не должна быть выше, чем 80 ° C (60 ° C), в
противном случае она будет разъедать медную трубку.
(2) Диапазон температуры окружающей среды в режиме охлаждения должен быть 16-40 °C и 10-35 °
С в режиме обогрева. Относительная влажность воздуха должна быть менее чем 95%.
(3) Блок не должен быть установлен там, где присутствует агрессивная среда, что может вызвать
коррозию, в помещении с горючим газом или смогом (как кухня и т.д.). В противном случае
устройство не сможет работать должным образом, а срок службы будет сокращен.
2 ИНСТРУКЦИЯ ПО МОНТАЖУ
(1) Устройство должно быть установлено опытными специалистами, которые имеют опыт
по монтажу данного продукта, а также ознакомлены с местными законами и правилами.

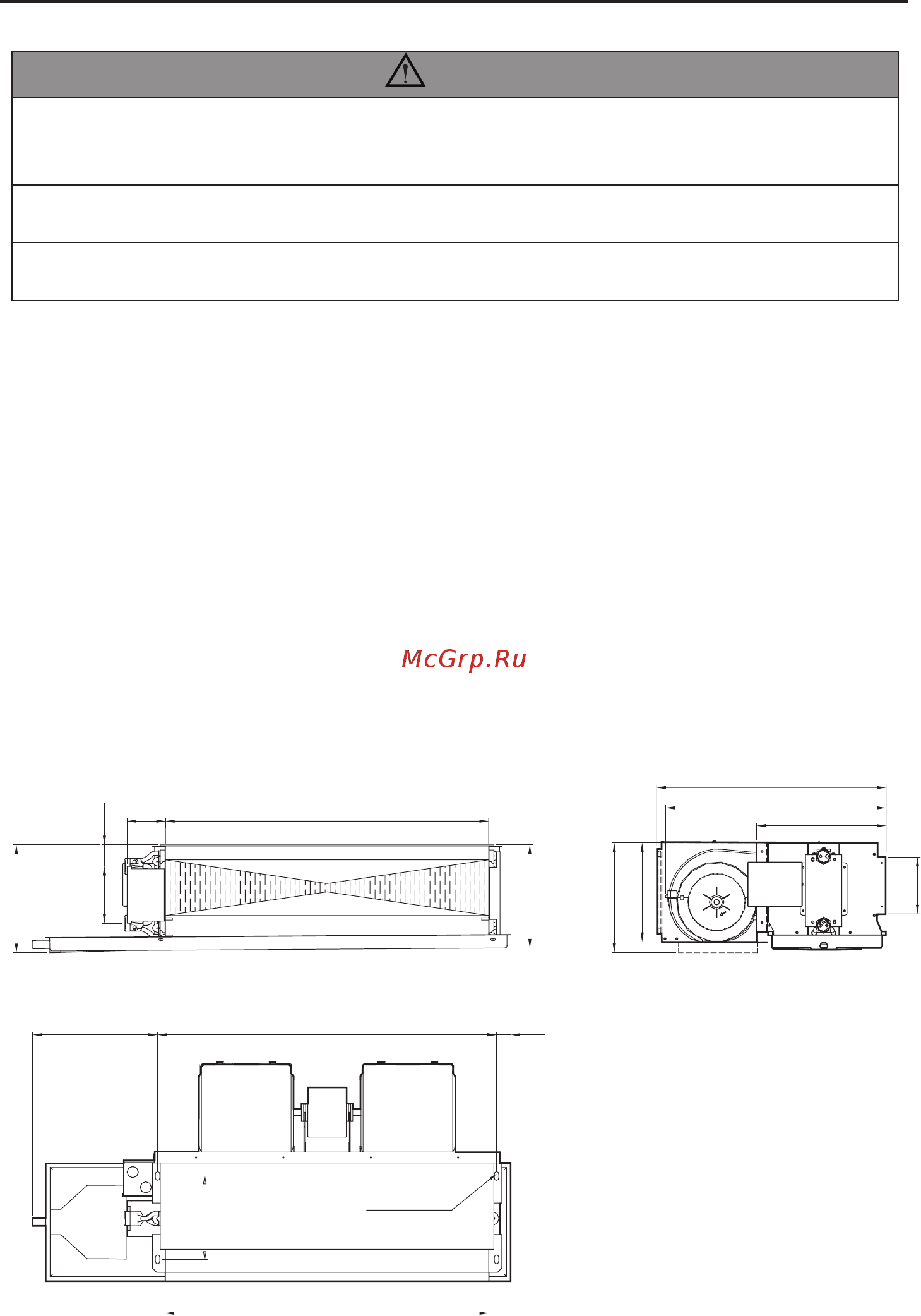

(2) Ниже указаны установочные размеры. (Единица измерения: мм)
КАНАЛЬНЫЙ ФАНКОЙЛ
22
24
4-10×20
130
302
510
227
L88
30163.6
235
245
L
L+36 a
b
191
(525)
(252)
