Беспроводной пульт дистанционного управления AYB1FA
.

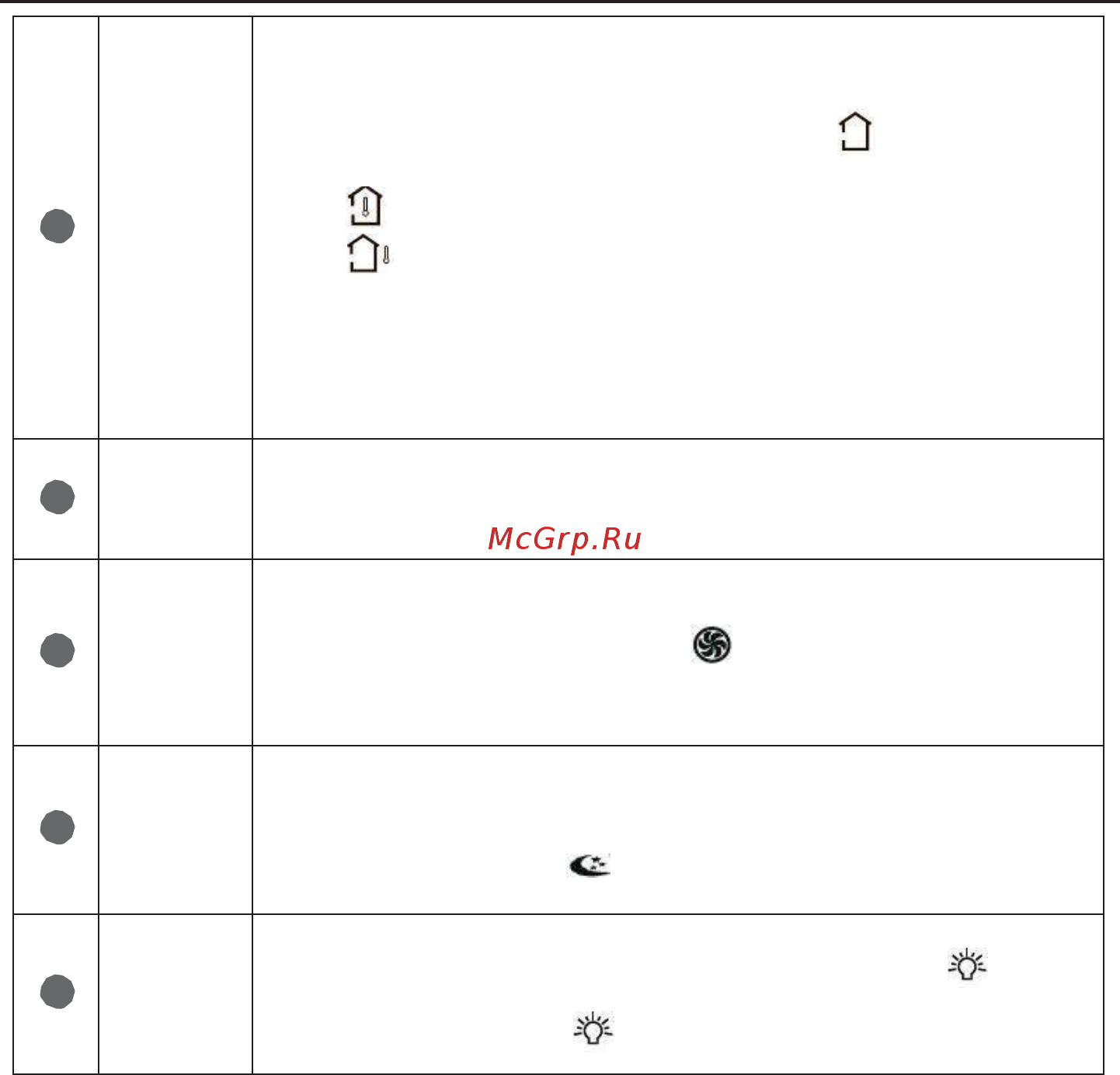

10
Кнопка
TEMP
(Температу-
ра)
● При нажатии на эту кнопку можно выбрать отображение заданной
температуры или температуры в помещении.
● Температура задается по умолчанию после активации внутреннего блока.
● При нажатии на кнопку TEMP, отобразится значок
, и на экране
внутреннего блока отобразится заданная температура; при отображении
значка ,будет отображаться температура в помещении; отображение
значка
означает неисправность при отображении температуры в
помещении.
11
Кнопка
TIMER OFF
(Выключение
Таймера)
● При нажатии данной кнопки можно выключить ТАЙМЕР способом,
описанным в разделе "включение ТАЙМЕРА". При выключении
замигает значок OFF.
12
Кнопка
TURBO
(Турбо)
● В режиме Охлаждение или Обогрев, нажатием этой кнопки можно
активировать или деактивировать функцию TURBO. При активации
функции TURBO, отобразится значок ; при изменении режима
работы или скорости вентилятора, эта функция будет автоматически
отключена.
(Данная функция применима для некоторых моделей).
13
Кнопка
SLEEP
(Сон)
● При нажатии на эту кнопку, можно включить или выключить функцию
SLEEP. При включении устройства, функция SLEEP выключена по
умолчанию. После того, как устройство было выключено, функция SLEEP
отменяется автоматически. При включении функции SLEEP, на экране
будет отображаться значок .
В режиме Авто и Обдув эта функция не доступна.
14
Кнопка
LIGHT
(Подсветка)
● Нажмите эту кнопку для включения или выключения подсветки дисплея.
Когда функция LIGHT включена, будет отображаться значок
и световой индикатор на дисплее будет включен. Когда функция LIGHT
будет выключена, значок пропадет и световой индикатор будет
выключен.
3 ОПИСАНИЕ ДОПОЛНИТЕЛЬНЫХ ФУНКЦИЙ
● Функция X-FAN (самоочистка) (Данная функция применима для некоторых моделей)
Эта функция означает продувание влаги в испарителе внутреннего блока после того, как
устройство будет остановлено, во избежание появления плесени.
①
Если функция X-FAN включена: После выключения устройства с помощью кнопки ВКЛ/ВЫКЛ
вентилятор внутреннего блока будет продолжать работать в течение нескольких минут на низкой
скорости. В этот момент, нажмите кнопку X-FAN для быстрой остановки вентилятора внутреннего
блока.
②
Если функция X-FAN выключена: После выключения устройства с помощью кнопки ВКЛ/
ВЫКЛ будет отключена вся работа устройства.
● Функция TURBO (Данная функция применима для некоторых моделей)
Если функция TURBO включена, устройство будет работать на высокой скорости вращения
вентилятора для быстрого охлаждения или обогрева. Таким образом, температура в помещении
приблизится к заданной температуре за короткий срок.
85
