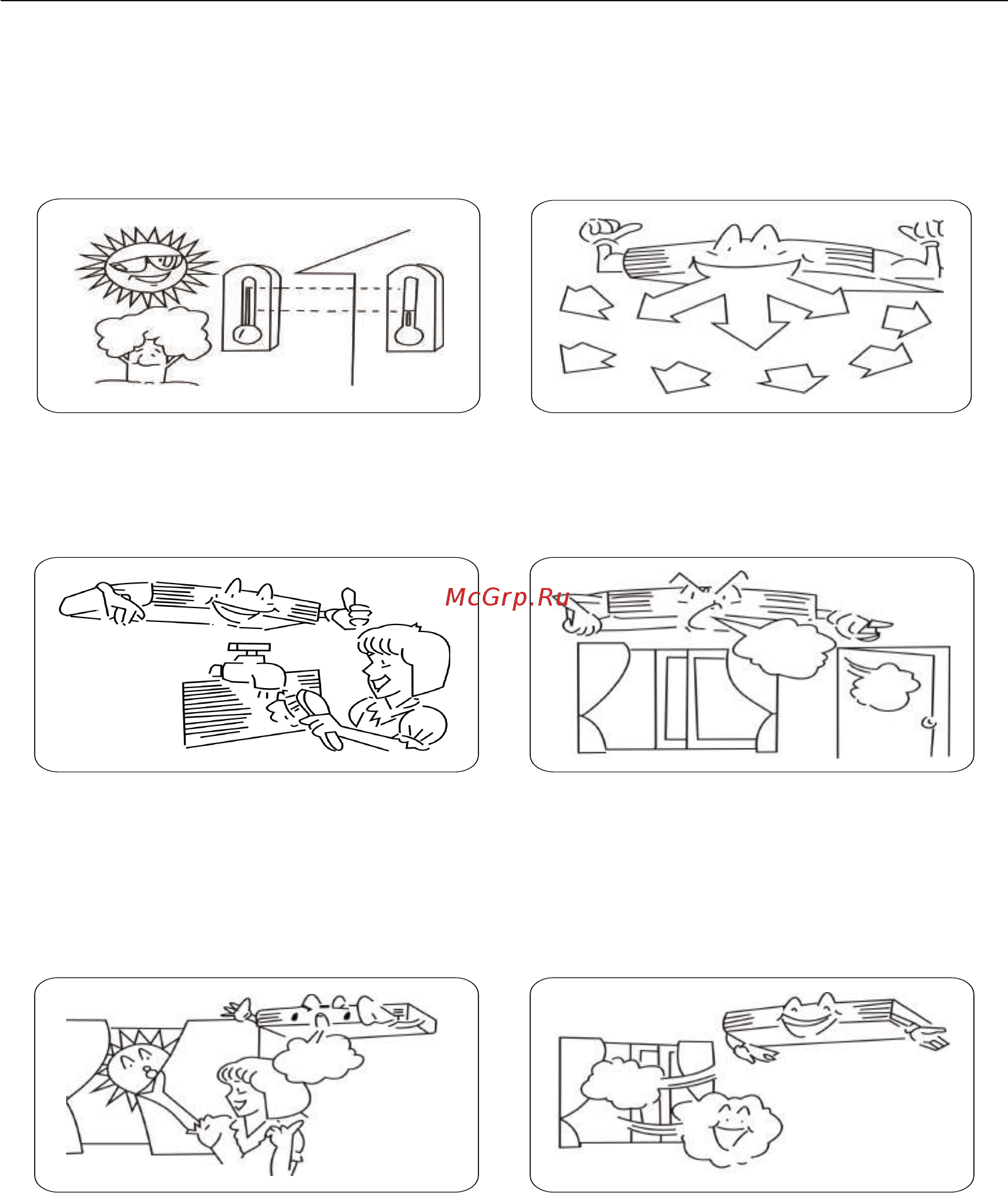

●Установите среднюю
температуру, чтобы избежать
ненужного потребления энергии.
● Направление потока воздуха может
быть изменено путем регулировки
жалюзи и закрылков, как показано на
рисунке, соответственно воздух будет
распространяться по всей комнате.
● Очищайте воздушный фильтр
каждую неделю для повышения
эффективности его работы.
● Закрывайте окна и двери во
время работы устройства для
экономии энергии.
● Закрывайте окна жалюзями или
шторами, для предотвращения
попадания источника тепла от
солнечного света при работе
устройства на охлаждение, что
поможет снизить потребление энергии.
● В случае неэффективной
вентиляции, иногда открывайте окно
для проветривания воздуха в
помещении, но между тем,
своевременно закрывайте его для
экономии энергии.
Напольно-потолочный фанкойл
70
