Кассетный фанкойл
Рис.8

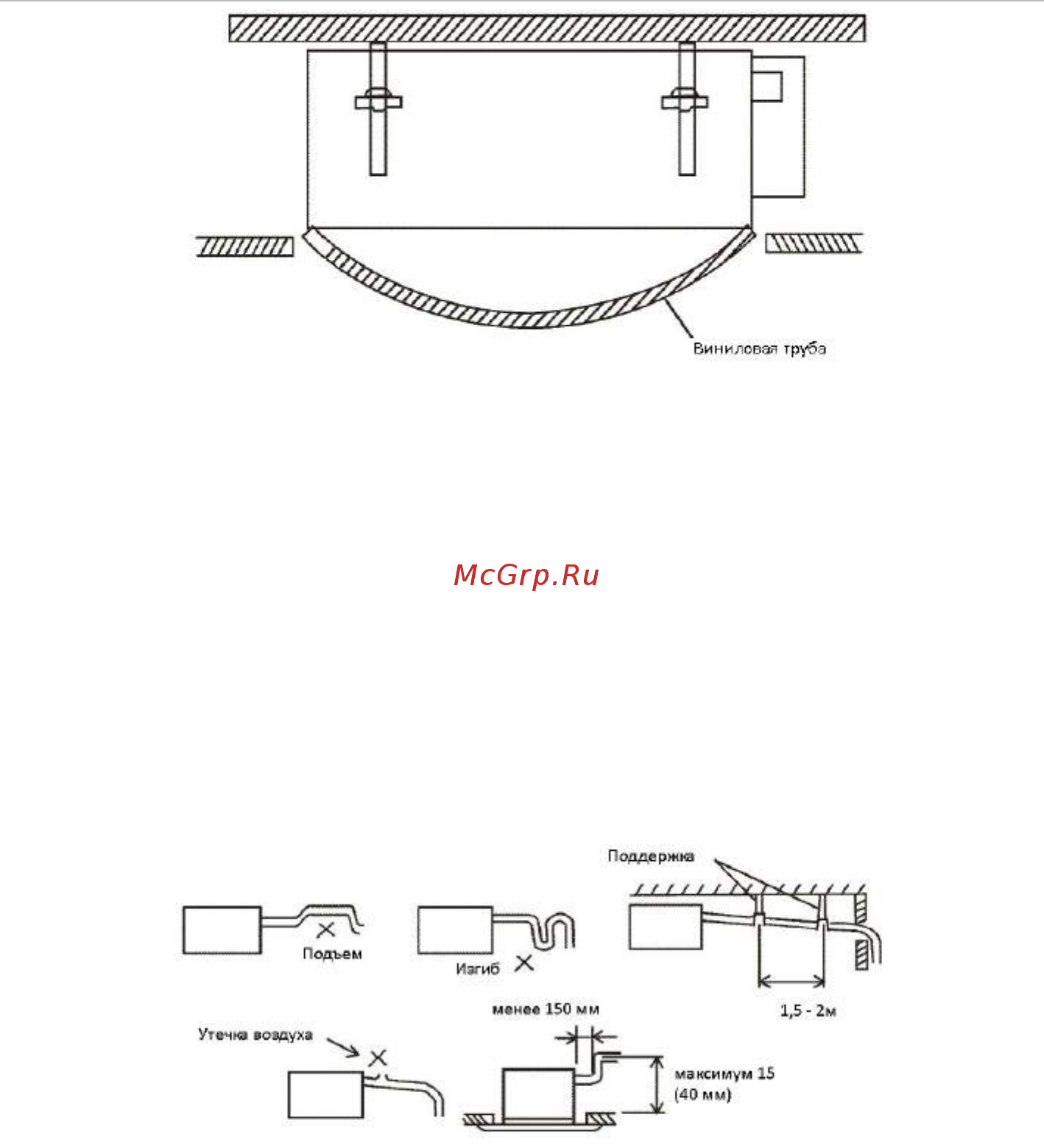

4.6 Установка дренажной трубы
ПРИМЕЧАНИЕ:
♦
Установите дренажную трубу.
♦ Прокладывайте дренажную трубу по кратчайшему пути с понижением, избегая петель, с уклоном
от 1/50 до 1/100, с целью предотвращения образования воздушных пузырей.
♦
Используйте общую жесткую трубу поливинилхлорида (VP25) [наружный диаметр 1/4 "(32мм)] и
подсоедините ее с помощью клейкой ленты (поливинилхлорид), во избежание утечки.
♦
Если дренажная труба слишком длинная, используйте поддержку.
♦
Заизолируйте дренажный шланг внутри помещения.
♦
При установке дренажной трубы в верхнее положение, она может быть поднята на высоту не более 400
мм. Более высокое поднятие может привести к утечке. Расстояние дренажной трубы от блока должно быть
не менее 150 мм.
Рис.9
4.7 Установка соединительных труб
(1) При подсоединении/отсоединении трубопроводов от устройства обязательно используйте два
ключа, один из которых должен быть с регулирующим крутящим моментом, как показано на рисунке.
(2) При затяжке фланцевых гаек смажьте фланец снаружи и внутри маслом от холодильного агрегата
и первоначально проверните вручную на 3 или 4 оборота.
(3) После подсоединения включите водяной насос и проверьте его на воздухоустойчивость.
(4) Изолируйте трубу, как показано на Рис.10
(5) Используйте уплотнители (12) для обертывания соединений газовых труб и
изоляции (10).
36
