КАССЕТНЫЙ ФАНКОЙЛ

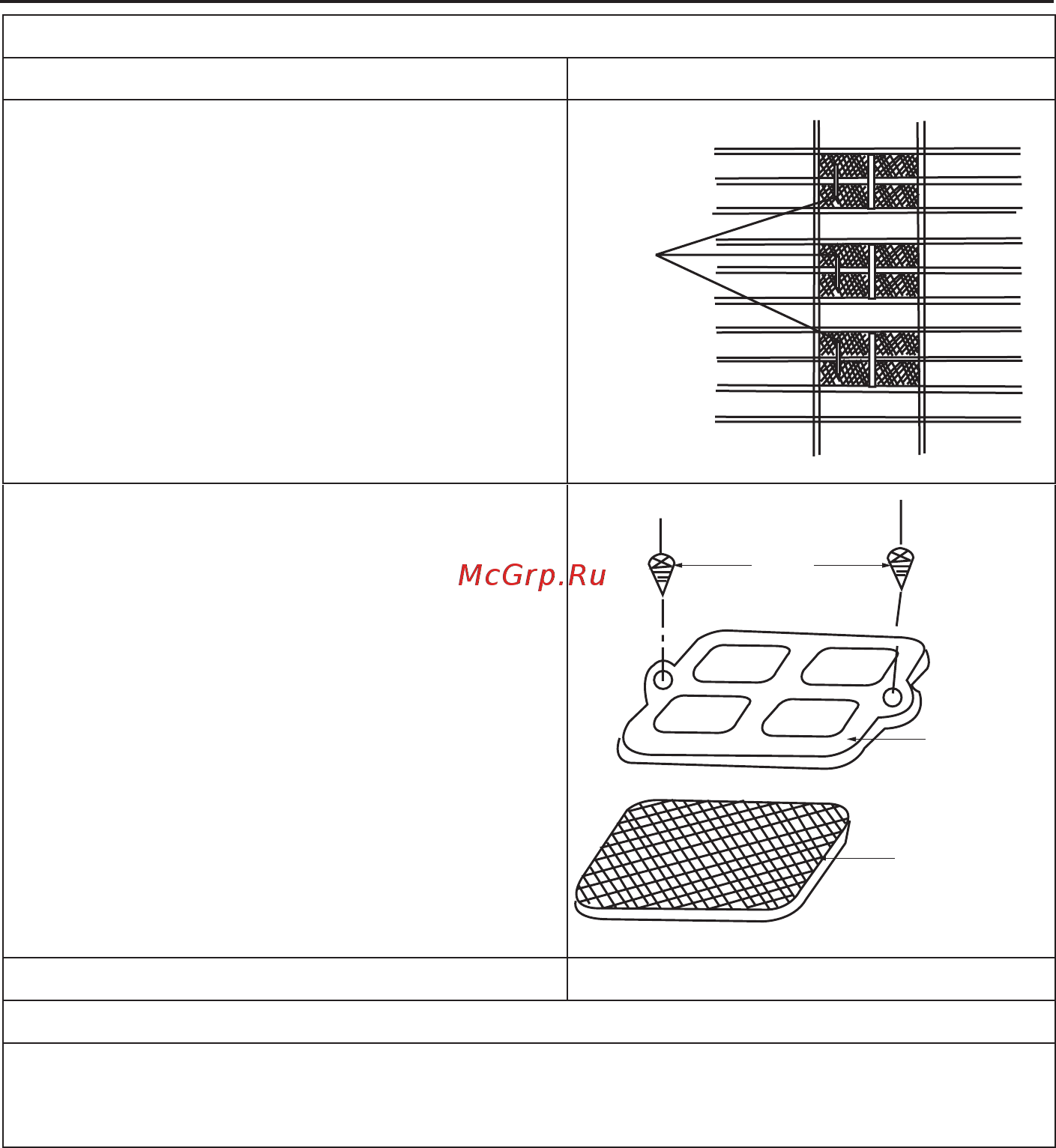

Замена очистителей воздуха
1) Откройте всасывающую решетку.
См. шаг 1 "Как прочистить воздушный фильтр"
2) Снимите очиститель воздуха.
Фильтр
3) Достаньте из упаковочного мешка и установите
новый волокнистый электростатический фильтр, затем
закрепите его на воздушном фильтре.
Винт
Кронштейн
фильтра
Фильтр
4. Закрепите воздушный фильтр. См. шаг 4 "Как прочистить воздушный фильтр"
Назначение и периодичность обслуживания очистителей воздуха
1) Поглощение из воздуха неприятных запахов и газов, таких как окись углерода, двуокись углерода, бензол, бензин и
тому подобных. 2) Поглощение из воздуха вредных частиц размером более 1,0 мкм, таких как пыль, цветочная пыльца,
микробов, вирусов и так далее. 3) Очиститель может быть использован в течение полугода - года.
65
