Напольно-потолочный фанкойл

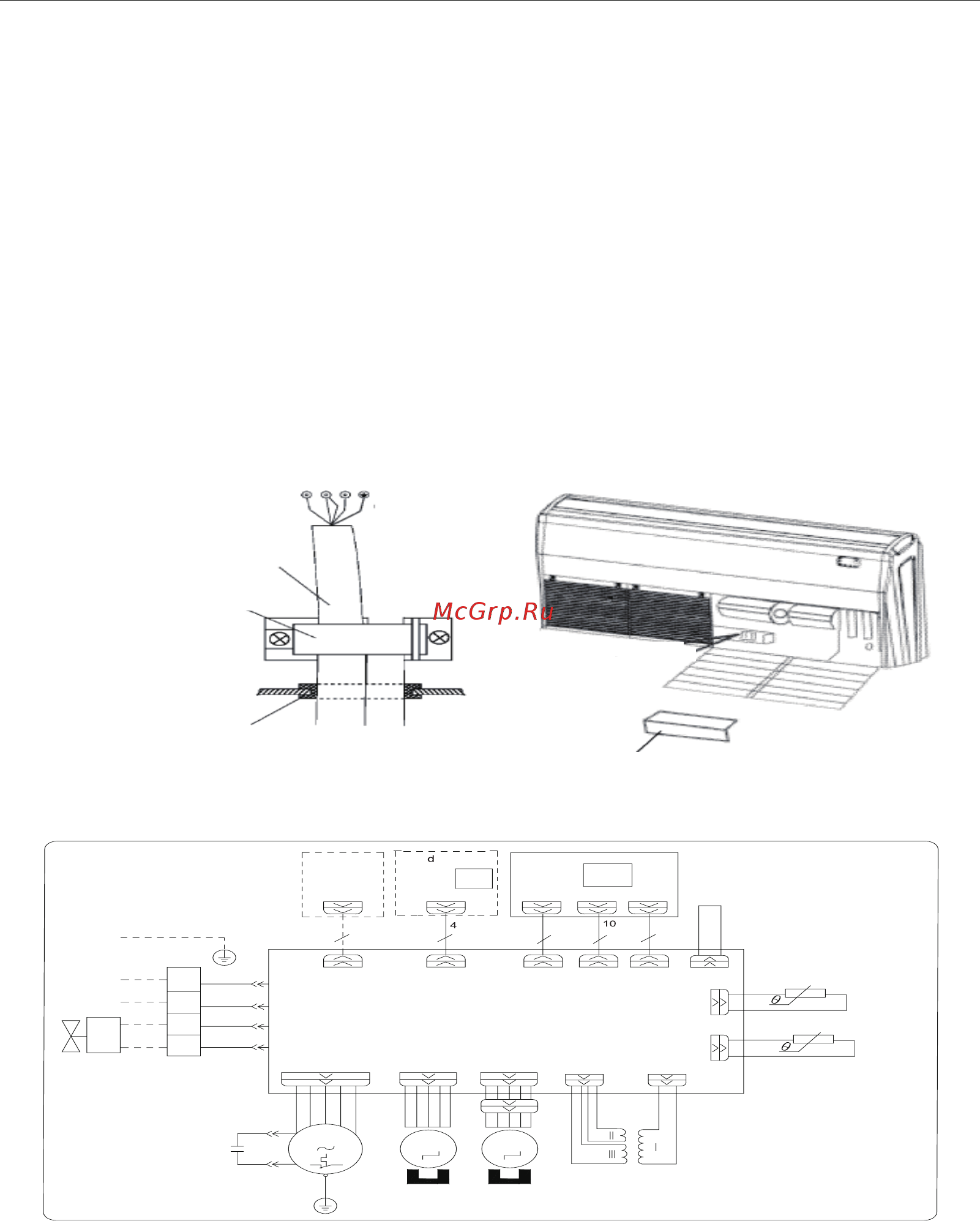

5.4 Электрическое подключение
(1) Откройте фронтальную панель.
(2) Снимите крышку электрической коробки.
(3) Проложите силовой кабель от задней части внутреннего блока и вытащите его
через отверстие для прокладки проводов.
(4) Подключите провода силового кабеля и провод клапанного соединения, как
показано на схеме.
(5) Верните крышку электрической коробки на место.
(6) Закройте фронтальную панель.
(7) Рекомендуется использовать кабель 3*0.75мм
2
.
Спецификации силового кабеля, перечисленные в таблице выше, применяются к
многожильным медным кабелям электромонтажных труб (как, например, YJV XLPE
изолированный силовой кабель), используемым при 40
о
С и устойчивым до 90
о
С
(см. GB/T 16895.15). Если рабочие условия изменяются, они должны
соответствовать действующим государственным стандартам.
Резиновая втулка
Стяжка проводов
Провод силового
кабеля и провод
клапанного
соединения
Крышка электрической коробки
Система
дистанционног
о управления
Проводной
контроллер
Водяной
клапан
Примечания:
1. Система дистанционного
управления
и проводной контроллер -
это доплнительное
оборудование.
2. Макс. мощность выходного сигнала
x3 водяного клапана 1A.
3. Пунктирные линии предназначены
для подключения полей.
Трансфор
матор
Датчик
комнатной
темп.
BU
PE
XT
N
PE
N
L
CN7
4
9
3
LCD
LCD
WH
TC
X2
RT1(15K)
RT2(20K)
BN
2
4
5
CN4
CN20
X9
X5
X3
X1
N
AC-L
TB
N1
RD
CN13 CN18 CN19 CN3 CN2
CN5 CN7 CN15 CN16 CN17 CN8
RD
BN
C
WH
Датчик
темп.
трубки
Шаговый
двигатель (nght)
Шаговый
двигатель (lett)
YEGN
M1
M2
AP1
AP2
M3
PE
Двигатель
вентилятора
Рис.10
75
