3 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
(1) Перед началом эксплуатации, открыть выпускной клапан в патрубке обратной воды
стравить воздух внутри , а потом закрыть выпускной клапан.
(2) Перед вводом в эксплуатацию, очистить от инородных веществ корпус вентилятора и
вокруг него.
(3) Перед вводом в эксплуатацию, вращать лопасти вентилятора вручную, чтобы
убедиться в отсутствии трения между крыльчаткой вентилятора и корпусом.
(4) Убедитесь, что источник питания подключен правильно перед запуском.
(5) Вся горячая и холодная вода должна быть смягчены.
4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
(1) фильтры должны очищаться в соответствии с фактическим режимом работы.
Обязательно рекомендуется чистка воздушных фильтров раз в два месяца и чистка
водяных труб раз в два года.
(2) В целом обслуживание осуществляется через каждые 2 ~ 3 года, в том числе чистка
внутренней поверхности теплообменника с химическими средствами, чтобы
гарантировать ожидаемый эффект теплообмена.
(3) Если устройство не используется в течении длительного периода зимой, в целях
предотвращения размораживания трубопровода следует слить систему водоснабжения,
путем открытия сливных пробок, которые расположены на одной стороне с выходным
отверстием дренажного поддона.

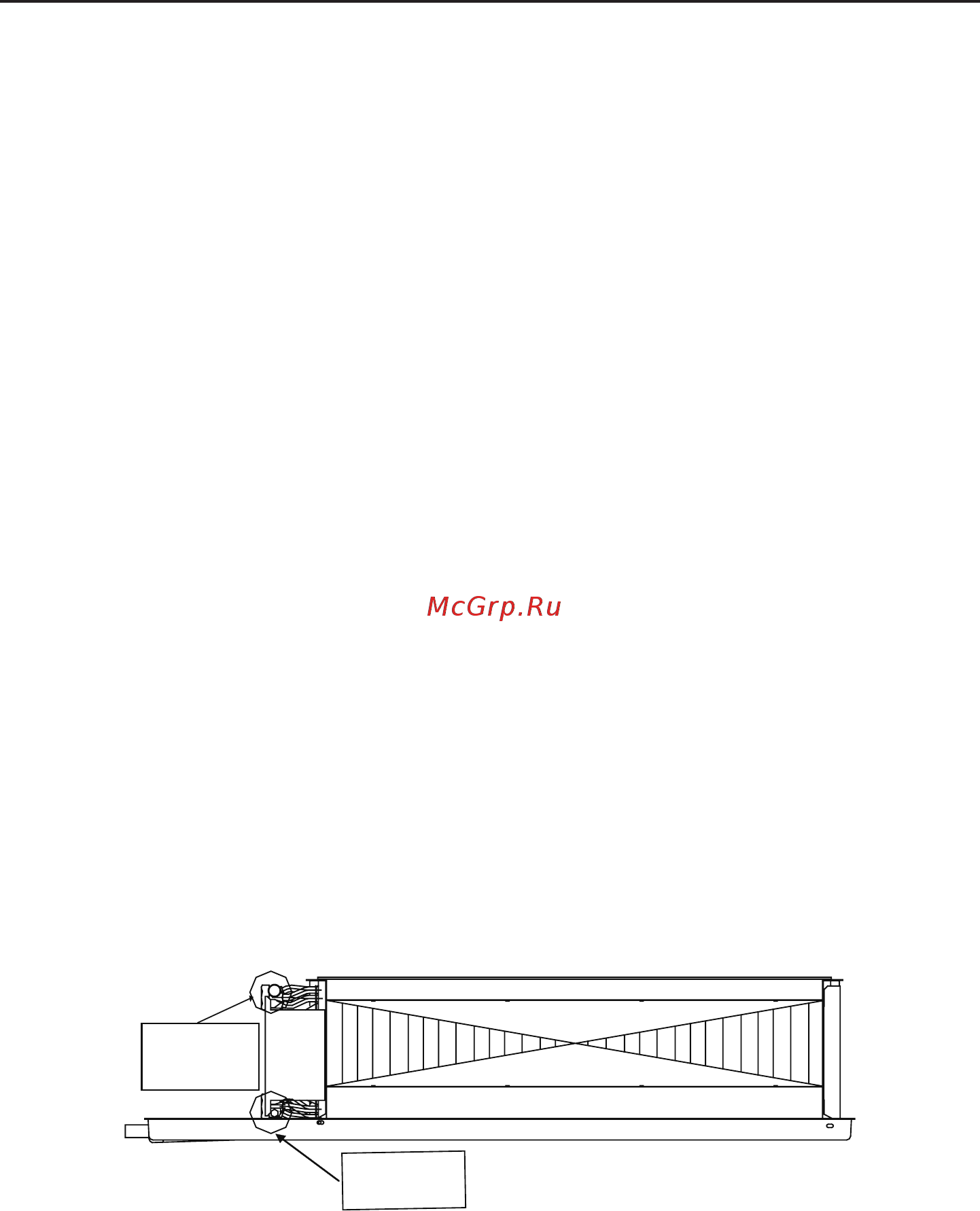

Подробные шаги:
Шаг 1: Откройте выпускной клапан.
Шаг 2: Ослабьте против часовой стрелки дренажную пробку для слива воды в системе.
Шаг 3: После этого затяните сливную пробку и закройте выпускной клапан.
Дренажная
выпускной
клапан
пробка
(4) Регулярное техническое обслуживание должно включать, в том числе и очистку от
посторонних веществ попадающих в канализацию, уборку основного блока, а также
тщательную проверку всех креплений двигателя.
