КАССЕТНЫЙ ФАНКОЙЛ
При открытии клапана вручную, аккуратно толкните рукоятку наружу, когда рукоятка стала в паз, слегка
толкните ее вниз, когда клапан откроется, толкните рукоятку вниз, клапан вернется в исходное положение при
помощи встроенной пружины. Таким образом, клапан вернется в нормальное положение.

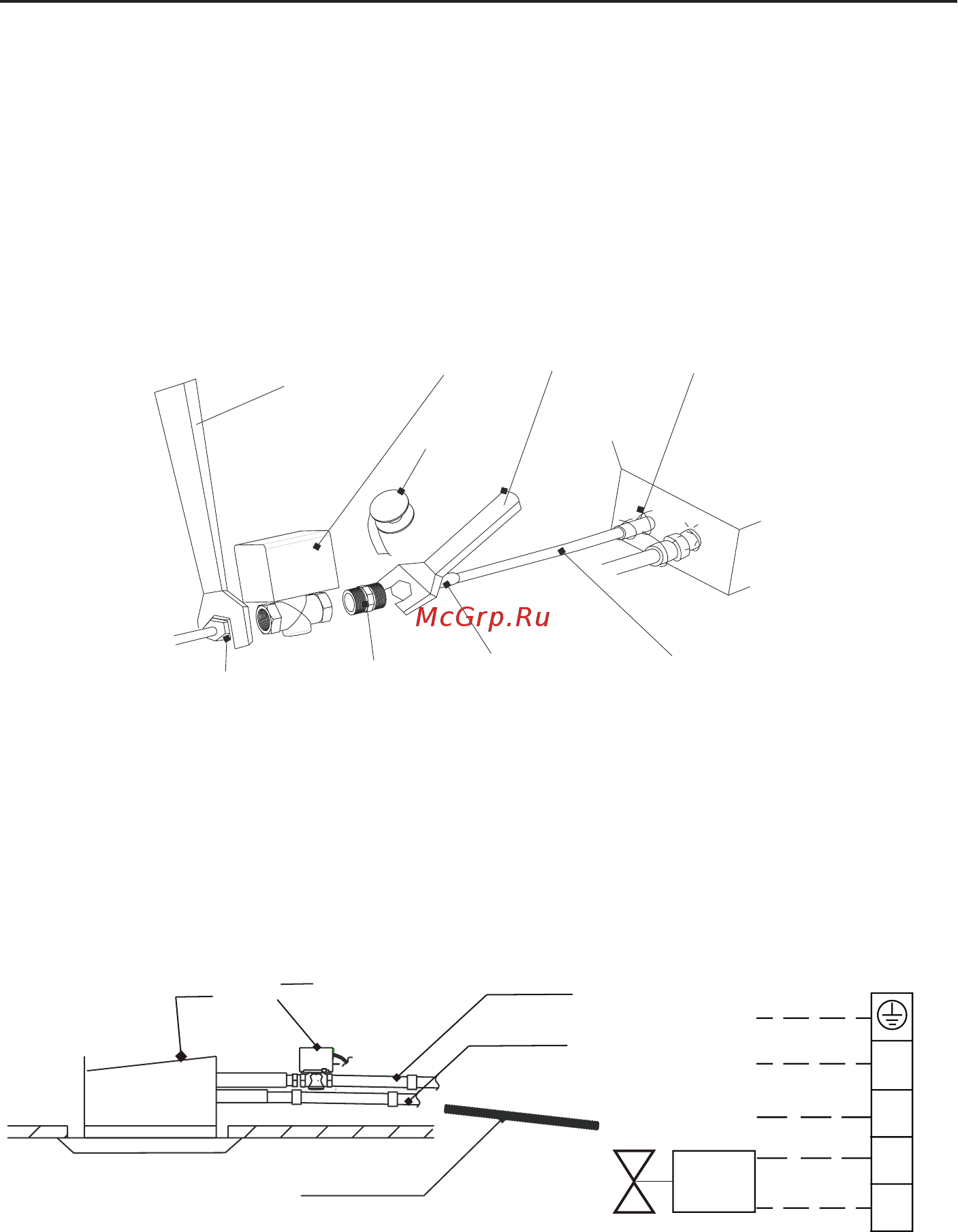

8.2 Установка
(1) Установка клапана с приводом должна быть выполнена в соответствии с Рис.18.
сначала соедините один конец трубного соединения с патрубком подачи воды на блоке, а к другому
подсоедините клапан, затем, на конец клапана с электроприводом закрутите конусную гайку. Во время
установки, используйте гаечный ключ и ключ с регулирующим крутящим моментом; крутящий момент
должен быть в пределах 90 н/м2.
Накидная гайка
гаечный ключ
Резьбовые соединения
Ключ с регулирующим крутящим моментом
Клапан
Лента
Водотрубное соединение
Интерфейс подключения
Выходная трубка воды
Рис.18
(2) И трубное соединение и клапан с электроприводом имеют резьбу 3/4". До соединения рекомендуется
обернуть резьбу тефлоновой лентой для лучшего уплотнительного эффекта.
(3) После надежного соединения труб, клапан с электроприводом , впускной и выпускной трубки воды,
запустите
водяной насос наружного блока, чтобы проверить его на наличие утечки.
(4) И, наконец, оберните губкой клапан с электроприводом и трубку для теплоизоляции.
Корпус
Клапан
Выпускная трубка
Впускная трубка
Соединительная муфта
Шнур питания
N
L
YV
Водяной
клапан
YV
PE
Мощность
Клеммная плата
N
L
Рис.19
56
