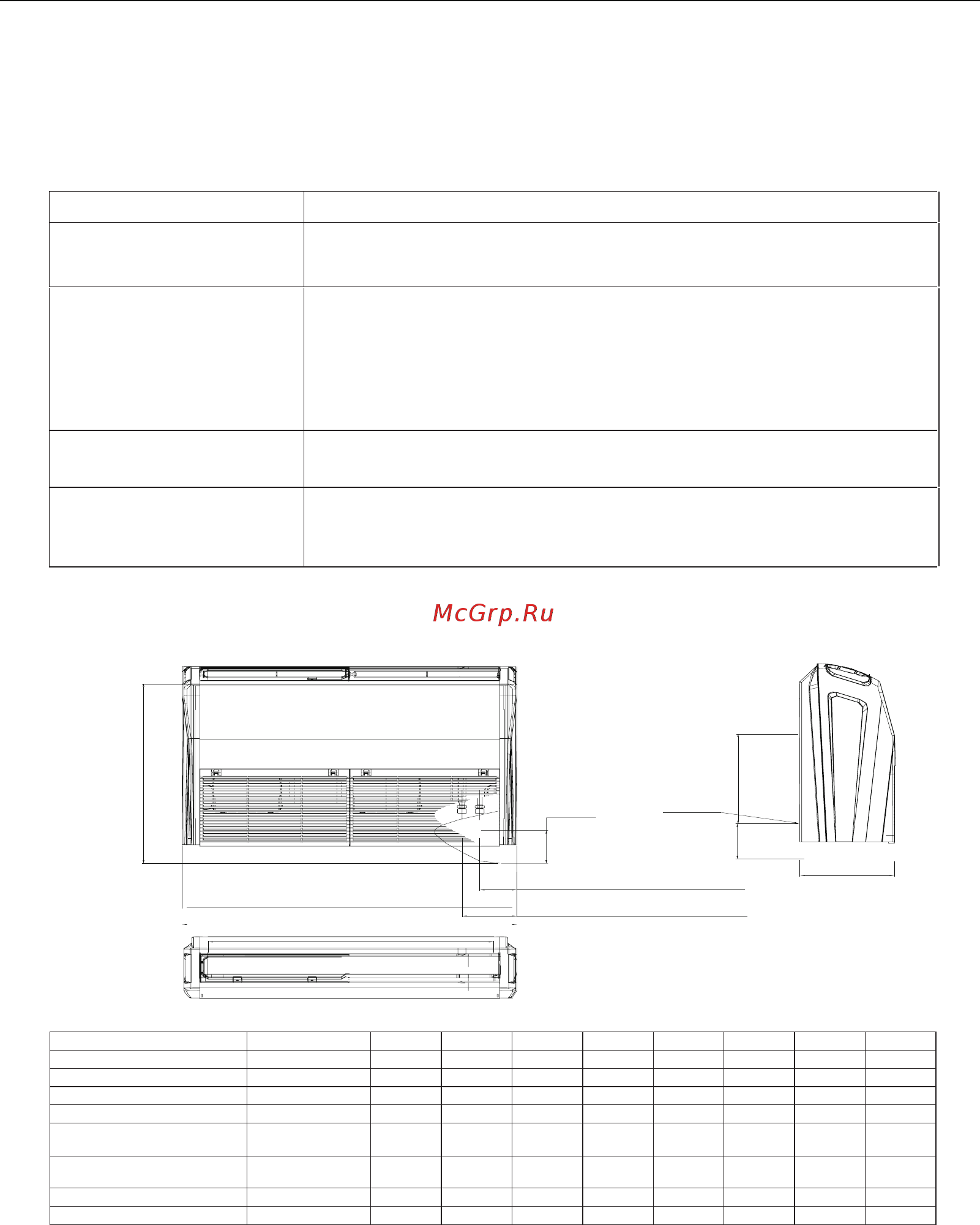

Напольно-потолочный фанкойл
4 Поиск и устранение неисправностей
(1) Изучите следующую таблицу, прежде чем обращаться в
сервисный центр. Вы можете сами найти решение проблемы.
(2) Если неполадка не устранена, обратитесь в авторизированный
сервисный центр.
Проблема Причины
Система
вообще не
работает.
Проверьте не поврежден ли электрический провод и
включен ли коммутатор. Проверьте, подключено ли
питание
Проверьте состояние таймера.
Недостаточное
охлаждение при
работе устройства.
Проверьте, не слишком ли высока заданная
температура.
Проверьте, не направлен ли источник солнечного
света непосредственно на устройство.
Проверьте, закрыты ли двери и окна.
Проверьте, не загораживает ли что-либо
воздуховыпускное отверстие. Проверьте, работает ли
вытяжной вентилятор.
Проверьте, не загрязнен ли воздушный фильтр.
Во время работы
появляется дымка
или туман.
Теплый воздух в комнате смешивается с холодным, что
приводит к образованию дымки.
Пульт ДУ не работает.
Ненадежно подключен провод между
блоком и дисплеем. Проверьте,
правильно ли установлены батарейки.
Проверьте, не разряжены ли батарейки.
5 Установка
5.1 Габаритные размеры
A
D
B
E
C
4- Ø16
F
G(впускная трубка воды G3/4")
H(выпускная трубка воды G3/4")
(160)
Монтажное
отверстие
Блок: мм
ТИП ТИП
A B C D E F G H
AFP-34WM-D
AFP-34ZD-K
840 238 740 695 260 203 (130) (215)
AFP-51WM-D AFP-51ZD-K 840 238 740 695 260 203 (130) (215)
AFP-68WM-D AFP-68ZD-K 840 238 740 695 260 203 (130) (215)
AFP-85WM-D
AFP-85ZD-K 840 238 740 695 260 203 (130) (215)
AFP-102WM-D
AFP-102WM-K(BMS)
AFP-102ZD-K 1300 188 1202 600 260 160 (106) (172)
AFP-136WM-D
AFP-136WM-K(BMS)
AFP-136ZD-K 1300 188 1202 600 260 160 (106) (172)
AFP-170WM-D AFP-170ZD-K 1590 238 1491 695 260 203 (97.5) (178.5)
AFP-204WM-D AFP-204ZD-K 1590 238 1491 695 260 203 (97.5) (178.5)
Примечание: размеры в таблице представлены только для справки.
