11.3 Способ использования выпускного клапана
При необходимости использования выпускного клапана, выполните следующие шаги:
1. Выкрутите болт.

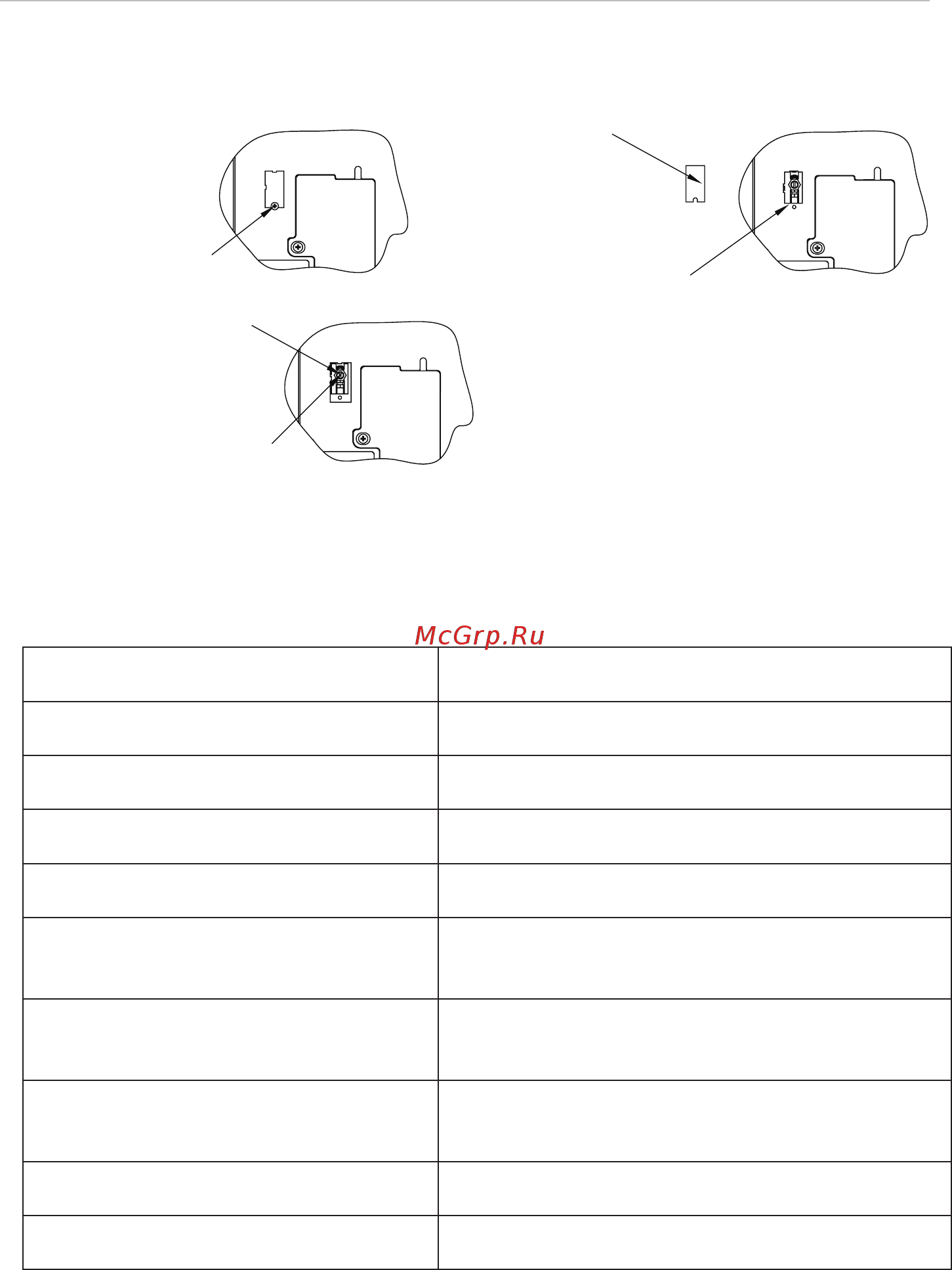

Рис.16
Рис.18
Рис.17
Поршень клапана
3.Выкрутите поршень клапана
на 3-4 оборота.
4.Включите фанкойл.
После включение, выполните следующие действия:
(1)Закрутите поршень клапана по
часовой стрелке (по направлению к
дверце).
(2) Установите дверцу обратно.
(3) Закрепите ее при помощи болта.
Окно
2.Аккуратно откройте дверцу.
12. Проведение испытаний и проверки после установки
Проверка после установки
Проверка Возможные последствия
Надежно ли закреплен блок?
Блок может упасть, вибрировать или издавать лишние шумы.
Проведена ли проверка на
утечку воды?
Утечка может привести к недостаточному охлаждению
(обогреву).
Достаточная ли теплоизоляция?
Недостаток теплоизоляции может привести к образованию
конденсата и просачиванию жидкости.
Нормально ли осуществляется дренаж?
Недостаток теплоизоляции может привести к образованию
конденсата и просачиванию жидкости.
Соответствует ли напряжение
питания значению, отмеченному в таблице
данных?
В противном случае возможны электрические
неисправности и повреждение узлов.
Надежно ли, правильно ли произведено
подключение электропроводки, трубопровода?
В противном случае возможны электрические
неисправности и повреждение узлов.
Обеспечено ли надежное заземление блока?
В противном случае возможна утечка тока.
Соответствует ли кабель питания техническим
требованиям?
В противном случае возможны электрические
неисправности и повреждение узлов.
Не закрыты ли воздуховыпускное и
воздухоприемное отверстия?
Это может привести к недостаточной мощности охлаждения
(обогрева).
