Кассетный фанкойл
для повышения температуры в помещении. Соответственно, чем выше температура воды, тем больше
теплопроизводительность устройства.
2.3 Функция анти-охлаждение
В целях обеспечения комфорта для пользователей, при запуске фанкойла в режиме обогрева или,
если режим обогрева запущен при еще низкой температуре воды, вентилятор будет остановлен, тем
самым предотвратив выпуск холодного воздуха.
2.4 Функция анти-обогрев
В целях обеспечения комфорта для пользователей, при запуске фанкойла в режиме охлаждения или,
если режим охлаждения запущен при еще высокой температуре воды, вентилятор будет остановлен, тем
самым предотвратив выпуск теплого воздуха.

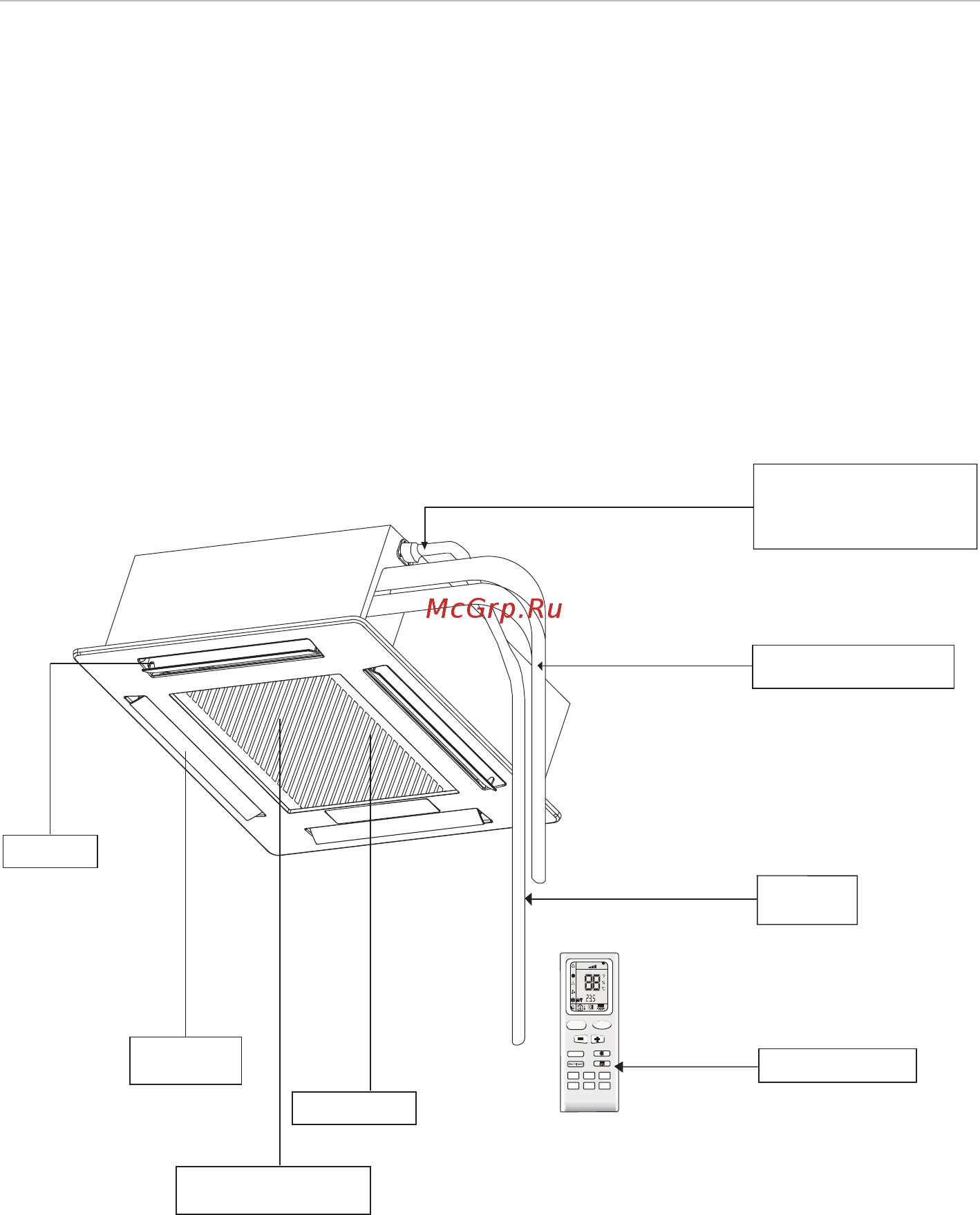

3 Наименование и назначение каждого элемента
FAN
AUTO
OPER
HEALTH
AIR
FILTER
TURBO
ON/OFF
X-FAN
HOUR
HUMIDITY
ON/OFF
MODE
FAN
X-FAN
TURBO
TEMP
TIMER
SLEEP
LIGHT
Пульт ДУ
Воздухозаборная
решетка
Встроенный воздушный
фильтр для удаления пыли
и грязи
Направляющие
воздушного
потока
Выход
воздуха
Дренажная
труба
Рис.1
Трудопровод хладагента и
электрические соединительные
провода
Встроенное дренажное устройст-
во. При охлаждении из комнатно-
го блока удаляется конденсирую-
щая вода
32
