Проводной контроллер XK26
Функция "Сон" не активна Нажмите кнопку "Функция"
для перехода в меню
настроек.
Нажмите кнопку "Ввод/Отмена"
для активации функции "Сон"

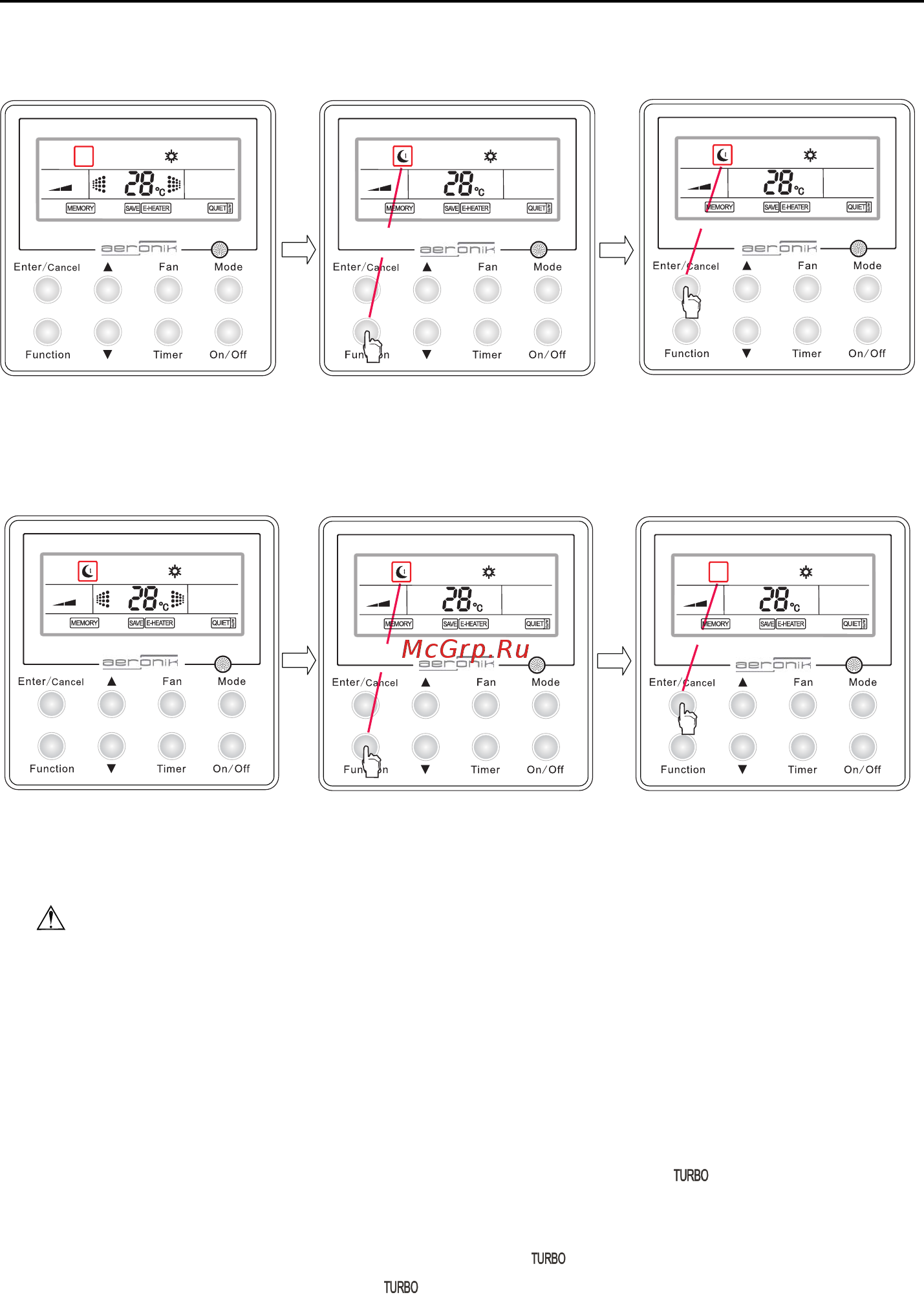

Рис. 14 Активация функции "Сон"
Рис. 15. Деактивация функции "Сон"
Функция "Сон" активна
Нажмите кнопку "Функция"
для перехода в режим
настроек.
Нажмите кнопку "Ввод/Отмена" для
активации функции "Сон"
Рис. 14 Деактивация функции "Сон"
Примечание
①
Настройка сна будет отменена при отключении электричества.
②
Функция сна недоступна в режиме "Вентилятор".
4.8 Функция "Турбо" (Turbo)
Функция "Турбо": Блок на самой высокой скорости вентилятора осуществляет быстрое
охлаждение или обогрев таким образом, что температура в помещении быстро дойдет до заданной.
Активация функции "Турбо": в режиме "Охлаждение" и "Обогрев", когда функция "Турбо" выключена,
нажмите кнопку "Функция" для выбора функции "Турбо" с мигающим значком , после чего нажмите
кнопку "Ввод/Отмена" для подтверждения выбора, значок перестанет мигать.
Деактивация функции "Турбо": когда устройство включено и функция "Турбо" активна, нажмите кнопку
"Функция" для выбора функции "Турбо" с мигающим значком , после чего нажмите кнопку "Ввод/
Отмена" для подтверждения выбора, значок исчезнет.
96
Рис. 14 Активация функции "Сон"
