Беспроводной пульт дистанционного управления AYB1FA
● Блокировка
Нажмите одновременно кнопки + и -, чтобы заблокировать или разблокировать клавиатуру пульта.
Если пульт ДУ заблокирован, на его экране будет отображаться значок , что означает, что нажатие на
любую кнопку останется без реакции; при таком нажатии на кнопку, значок промигает три раза. Если
клавиатура разблокирована, значок исчезнет.
● Функция ВКЛ/ВЫКЛ качания (SWING)
①
Зажмите кнопку SWING на 2 секунды, затворки начнут подниматься и опускаться. Когда вы
отпустите кнопку, затворки остановятся в текущем положении.
②
Когда затворки начнут подниматься и опускаться, нажатие кнопки SWING через 2 секунды
остановит их движение; при удерживании кнопки в течении 2 секунд, затворки будут продолжать
движение.
● Переключение шкалы температур
Когда устройство выключено, нажмите кнопку MODE и – одновременно для переключения со шкалы
Цельсия на Фаренгейт.

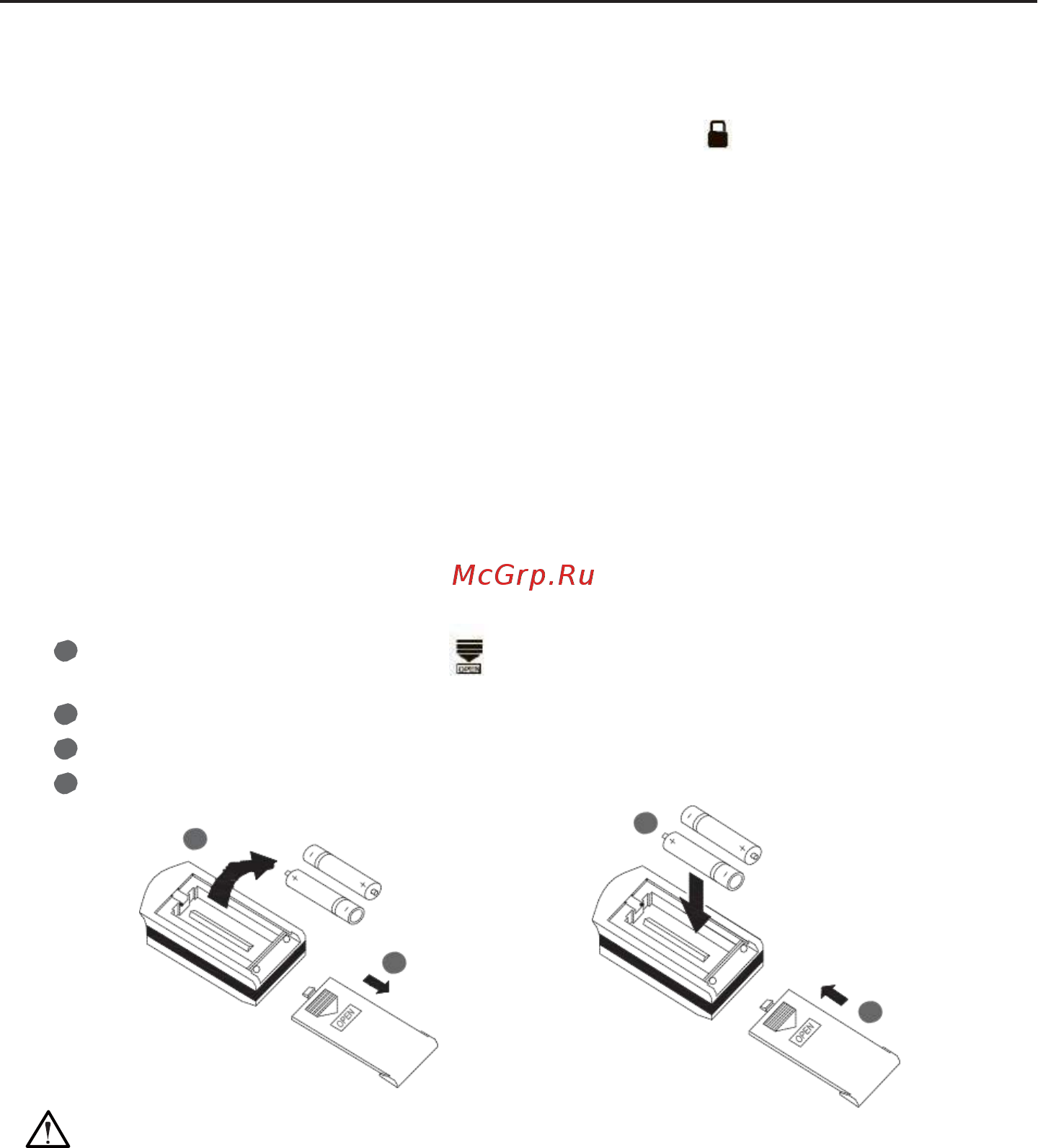

4 ЗАМЕНА БАТАРЕЕК
1 Слегка прижмите место со
стрелкой пульта ДУ.
и выдвиньте заднюю крышку
2 Извлеките использованные батарейки.
3 Установите две новые батарейки типа AAA 1.5V, обратив внимание на полюса.
4 После этого установите крышку на место.
3
2
1
4
Примечания!
①
При замене батареек не допускается использование старых батареек, а также батареек
разных типов, что может привести к неисправностям в работе пульта ДУ.
②
Если предполагается, что пульт не будет использоваться в течении длительного
времени, необходимо извлечь батарейки.
③
Пульт ДУ работает только в зоне действия сигнала.
④
Пульт следует держать на расстоянии минимум 1 метр от телевизора и стерео системы.
⑤
Если в работе пульта ДУ есть недостатки, выньте батарейки и вставьте их обратно через 30
секунд. В случае дальнейших неполадок в работе, замените батарейки.
⑥
Использованные батарейки следует утилизировать безопасным способом.
86
