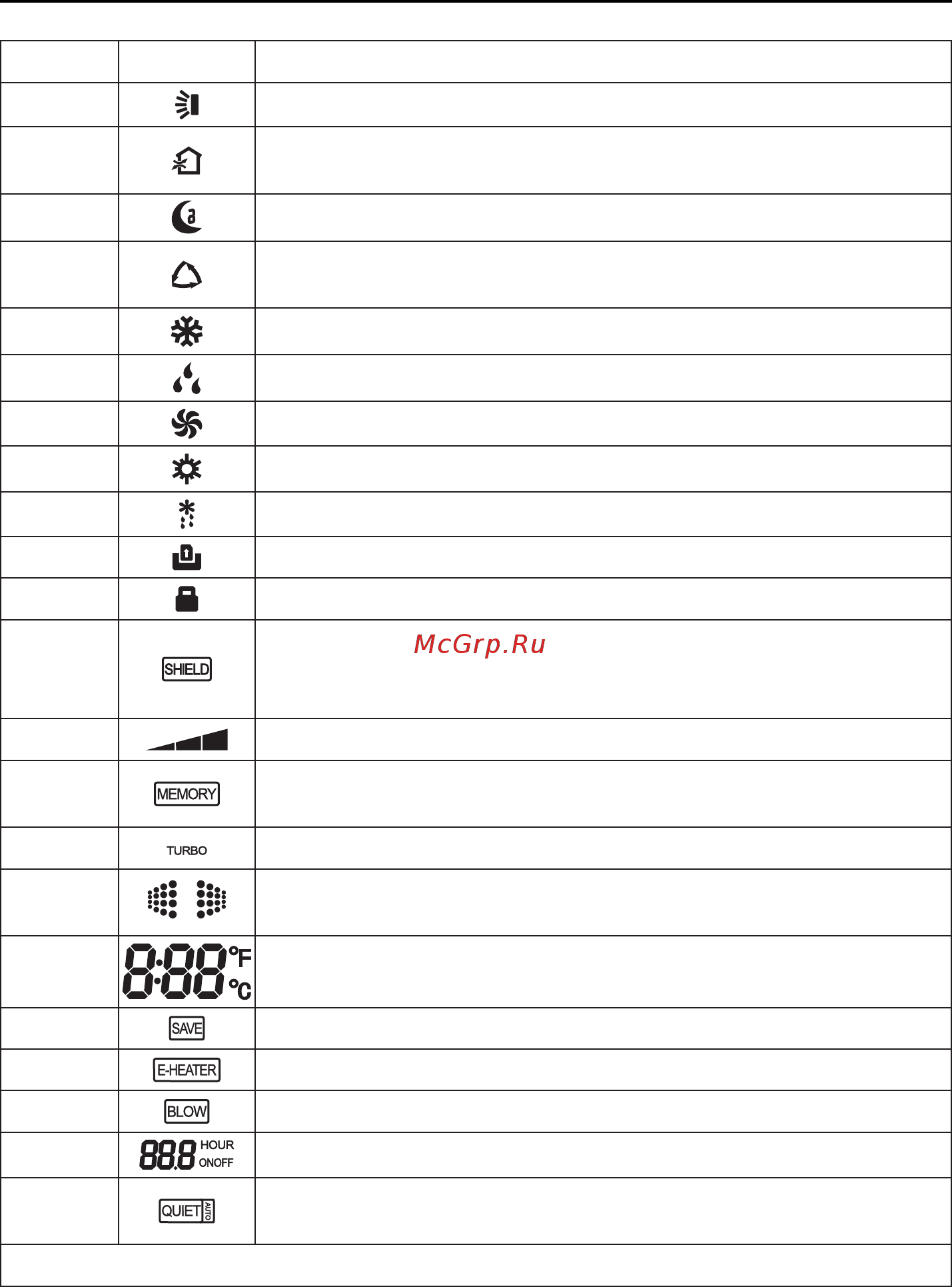

Проводной контроллер XK26
Таблица 1 Описание обозначений
№
Обозначение
Описание функций
1 Обозначает функцию качание.
2
Обозначает функцию воздухообмена. (Функция недоступна для этого
проводного контроллера.)
3 Обозначает режим сна.
4
Обозначает режим, при котором работает внутренний блок (Авто
режим). (Режим недоступен для этого проводного контроллера)
5 Обозначает режим "Охлаждение"
6 Обозначает режим "Осушение"
7 Обозначает режим "Вентилятор"
8 Обозначает режим "Обогрев"
9
Обозначает режим "Разморозка"(Режим недоступен для этого проводного
контроллера)
10 Обозначает фунцию управления затворами.
11 Обозначает функцию блокировки.
12
Обозначает функцию защиты (Появляется, когда все функции или
функции “Вкл/Выкл”, “Температура”, “Режим”, или “Сохранение”
заблокированы.)
13 Обозначает текущую скорость вентилятора.
14
Обозначает функцию памяти. Устройство будет восстанавливать предыдущие
настройки прибора после восстановления подачи питания.
15
Обозначает режим турбо.
16
Мигает при запуске устройства и отображении наружной температуры.
17 Отображает наружную/заданную температуру.
18
Обозначает режим энергосбережения.
19 Обозначает включение вспомогательного электронного отопителя.
20
Обозначает функцию обдува.
21 Отображает состояние таймера.
22
Обозначает тихий режим работы. (включает два состояния, “Тихий
режим” и ”Тихий авто режим”. )
Примечание: Обозначения “ MASTER” and “CO
2
” не будут отображаться на дисплее проводного контроллера XK26.
