Кассетный фанкойл
4 Установка блока

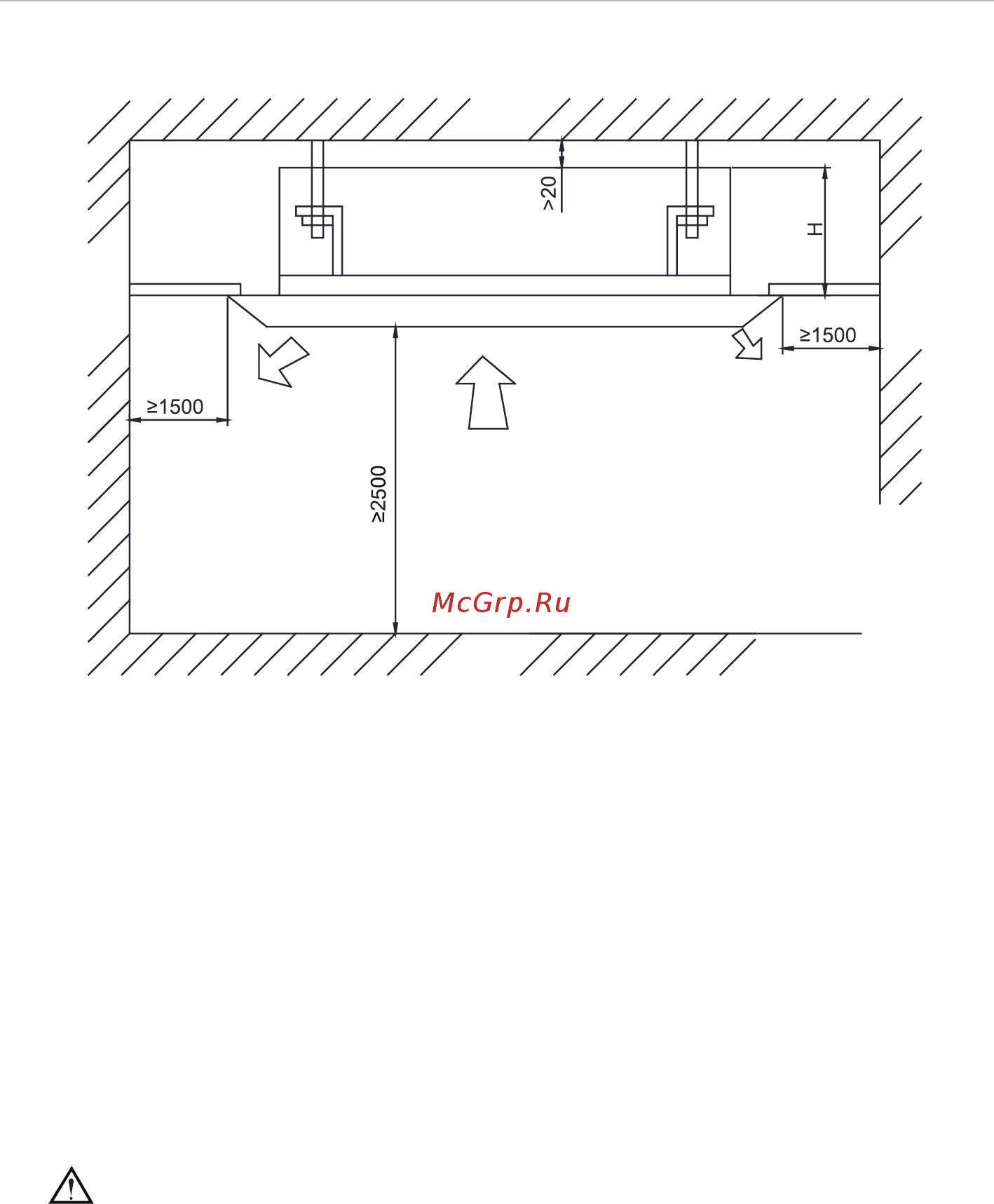

4.1 Схема размещения
Потолок
Рис.2
4.2
Требования по размещению
(1) Не помещайте никаких объектов у выхода воздуха из фанкойла, так чтобы
кондиционированный воздух мог распространяться по всему помещению.
(2) Убедитесь, что установка соответствует требованию схемы размещения.
(3) Выбирайте место, которое выдерживает четырехкратный вес внутреннего блока, и не будет
увеличивать шум и создавать вибрации.
(4)
Убедитесь, что комнатный блок установлен надежно и горизонтально.
(5) Выбирайте место, на котором легко отвести конденсат и легко осуществить подсоединение к
наружному блоку.
(6) Обеспечьте достаточно места для обслуживания блока и убедитесь, что расстояние от блока до
земли не менее 2500 мм.
(7) Убедитесь, что резьба болта подвески выдерживает четырехкратный вес внутреннего блока, в
противном случае необходимо усилить болты подвески.
Примечание!
①
На теплообменнике и водяной насосе будет собираться много грязи и пыли, если
фанкойл установлен в столовой или на кухне, что сократит мощность самого
теплообменника и приведет к утечке воды и ненормальной работе водяного насоса.
После очистки должны быть приняты следующие меры:
②
Убедитесь, что вытяжка над плитой имеет достаточную мощность для забора пыли и
сажи.
③
Во избежание загрязнения фанкойла, устанавливайте его вдали от столовой или кухни.
Стена
Стена
Блок: мм
Земля
33
