Кассетный фанкойл
4.12 Установка/снятие решетки воздухозаборника
(1) Установка решетки воздухозаборника.
(2) Вставьте крючки на решетке воздухозаборника в прямоугольные отверстия на панели.

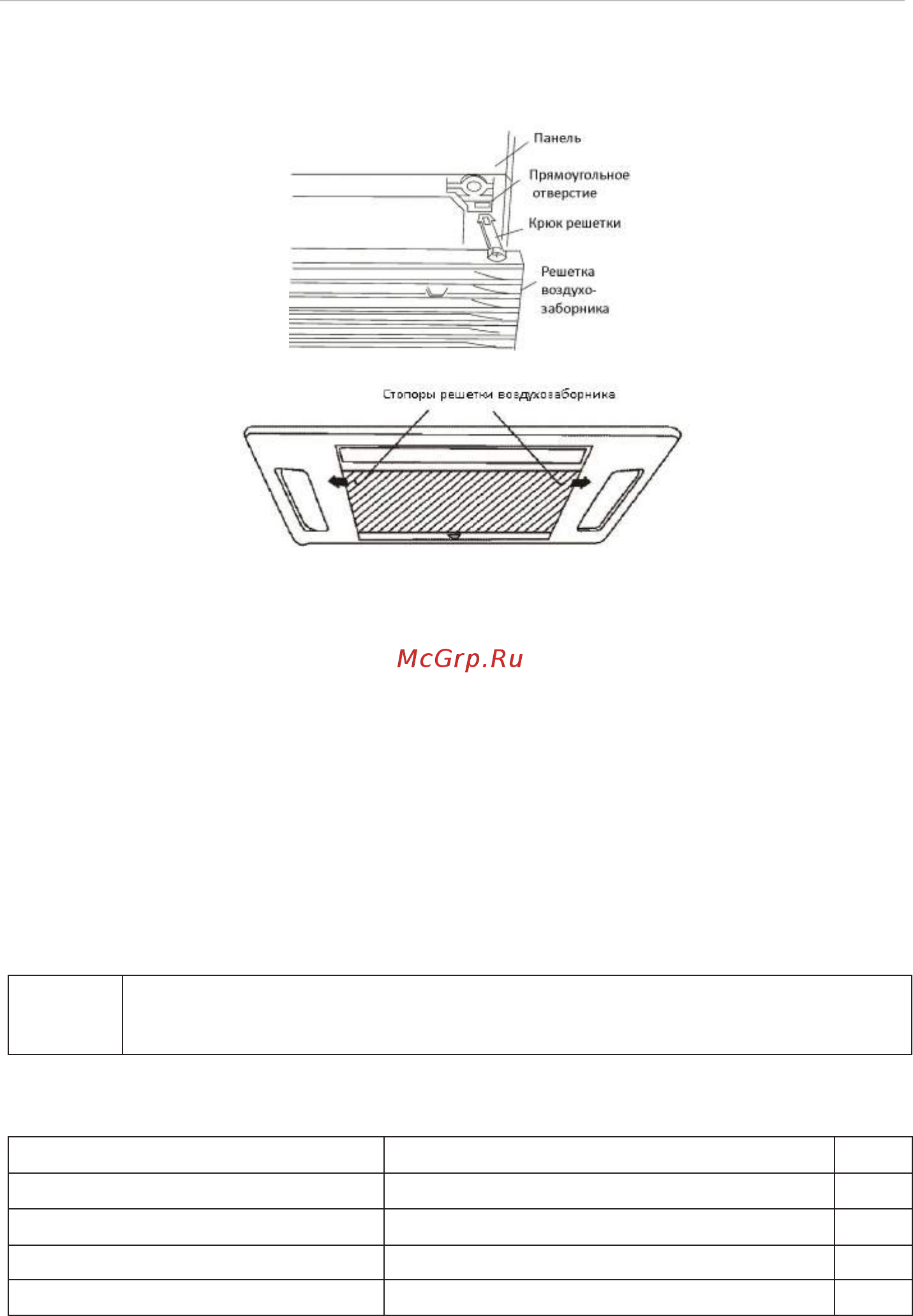

Рис.19 Закройте воздухозаборную решетку, и сдвиньте стопоры в стороны.
Рис. 20
4.13 Предпусковая подготовка
(1) Подготовка
1) Питание на фанкойл подавайте только после полного завершения установки и монтажа
блоков.
2) Правильно и надежно проведите разводку электропроводов. Окройте контрольный вентиль.
3) Удалите всю грязь.
(2) Тестирование
(3) Работа в нештатных ситуациях.
1) Если батарейки сели или потерян пульт дистанционного управления, действуйте согласно
следующим инструкциям. 2) При остановленном устройстве можете нажать кнопку "AUTO" на крышке
NO II. Блок перейдет в автоматический режим. 3) Фанкойл выберет режим ОХЛАЖДЕНИЕ, НАГРЕВ,
ОСУШЕНИЕ или ВЕНТИЛЯЦИЯ автоматически. 4) При работе нажмите кнопку "AUTO". Фанкойл
остановится.
.
Примечание
Кнопка "TEST" на крышке NO.II специально предназначена для тестирования
фанкойла. При нажатии на нее фанкойл принудительно запускается или
останавливается. Не нажимайте на кнопку при нормальной работе фанкойла.
При установке особое внимание уделите нижеприведенным темам. По его завершении пометьте
каждую из них.
Тема для проверки Что произойдет при нарушении
Проверка
Надежно ли закреплен комнатный блок? Блок может упасть, вибрировать, или шуметь.
Проведена ли проверка на утечку газа? Будет недостаточное охлаждение.
Полностью ли изолирован блок? Конденсат может пролиться.
Ровно ли проходит поток от дренажа? Конденсат может пролиться.
(1) Включите рубильник питания и нажмите кнопку ВКЛ/ВЫКЛ.
(2) Нажимая кнопку "MODE" выбирайте режимы ОХЛАЖДЕНИЯ, ОБОГРЕВА, ОСУШЕНИЯ,
ВЕНТИЛЯЦИИ и т.п. для проверки нормального функционирования.
