4. Дополнительные функции
4.1 Функция анти-охлаждение
В целях обеспечения комфорта для пользователей, при запуске фанкойла в режиме обогрева или,
если режим обогрева запущен при еще низкой температуре воды, вентилятор будет остановлен, тем
самым предотвратив выпуск холодного воздуха.
4.2 Функция анти-обогрев
В целях обеспечения комфорта для пользователей, при запуске фанкойла в режиме охлаждения или,
если режим охлаждения запущен при еще высокой температуре воды, вентилятор будет остановлен, тем
самым предотвратив выпуск теплого воздуха.
4.3 Аварийная работа
Если беспроводной пульт дистанционного управления
утерян или поврежден, используйте кнопку АВТО. В это время,
устройство будет работать следующим образом:
(1) При работе: Если работа устройства остановлена, нажмите и
удерживайте кнопку АВТО в течении 5 секунд для повторного
запуска устройства.
(2) При остановке: При работе устройства, нажмите и удерживайте кнопку
АВТО в течении 5 секунд для остановки устройства.
(3) Когда устройство запущено, нажмите кнопку АВТО и удерживайте ее не более
5 секунд.
Устройство будет автоматически выбирать режим ОХЛАЖДЕНИЕ, ОСУШЕНИЕ, ВЕНТИЛЯТОР, ОБОГРЕВ.

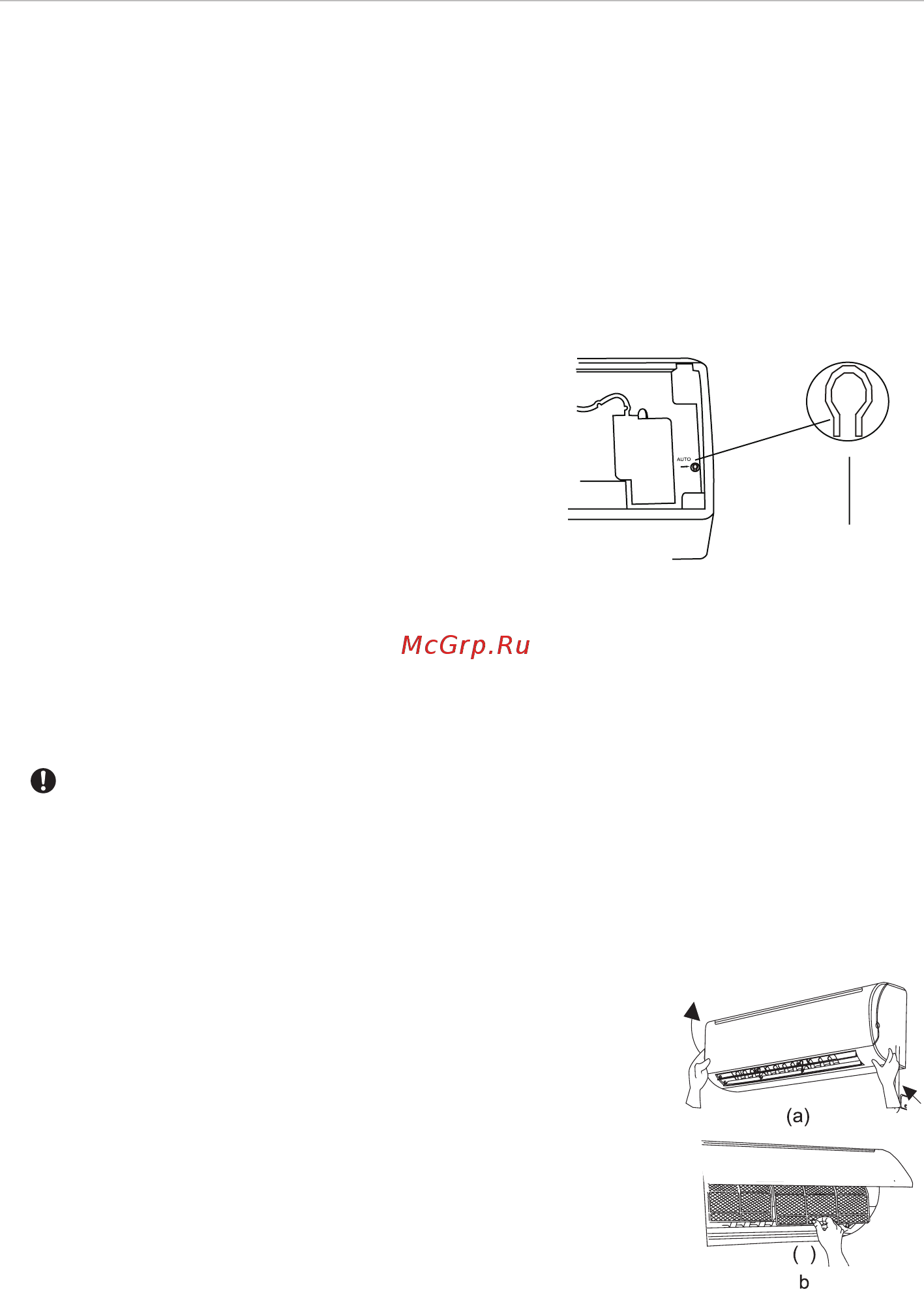

Откройте переднюю панель, ручной переключатель находится с краю, как показано на Рис.2.
5. Уход и чистка
Внимание
(1) Выключите фанкойл и вытащите штепсель питания перед его чисткой, во избежание
поражения электрическим током.
(2) Не допускайте попадания воды на блок, во избежание поражения электрическим током.
(3) Летучая жидкость (например, растрворитель или бензин) может привести к повреждению
фанкойла. (Протрите блок сухой мягкой тряпкой или тряпкой, слегка смоченной в воде или моющем
средстве.)
Рис.3
5.1 Очистка передней панели
При очистке передней панели, используйте воду не выше 45℃, затем
выжмите тряпку и протрите ей загрязненную часть.
5.2 Очистка воздушного фильтра (рекомендуется
проводить раз в три месяца)
Примечание: Если фанкойл установлен в пыльном месте, воздушные
фильтры следует очищать чаще. После снятия фильтра не прикасайтесь к
теплоотводу на блоке, во избежание повреждения пальцев.
●
Снятие воздушного фильтра
Откройте внешнюю панель, возьмитесь за ярлычок воздушного
фильтра и, слегка приподняв его, извлеките фильтр, как показано на Рис. 3
(a, b).
Ручной
переключатель
Рис.2
9
