КАССЕТНЫЙ ФАНКОЙЛ

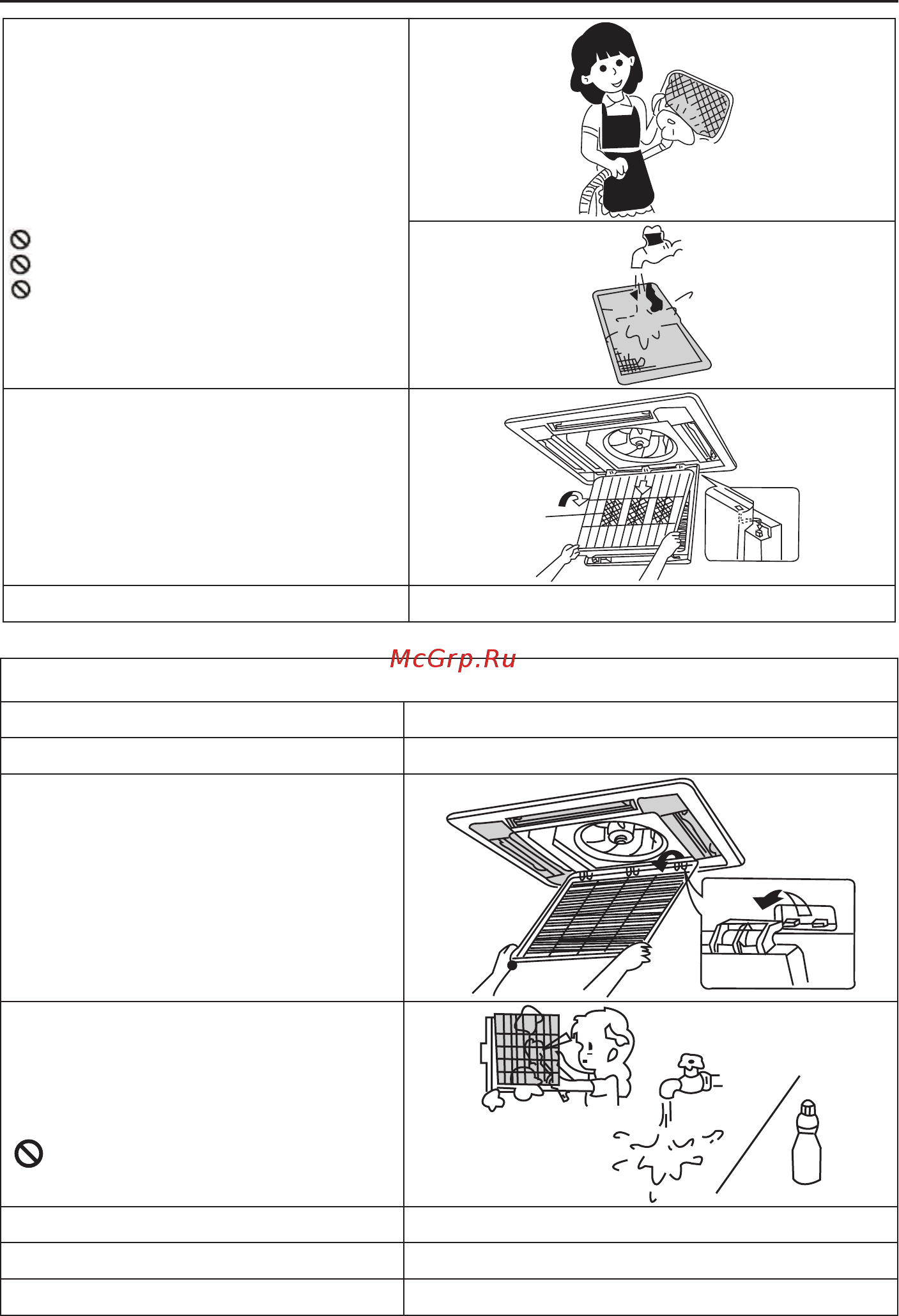

3) Прочистите воздушный фильтр.
Используйте пылесос или промойте
воздушный фильтр водой. Если он очень
загрязнен, используйте нейтральное
моющее средство и воду. Высушите
фильтр в тени естественным образом -
без подогрева и т.п.
Примечания:
Не промывайте фильтр горячей водой.
Не сушите фильтр над огнем.
Не включайте фанкойл без
установленного в него фильтра.
4) Установите воздушные фильтры.
Зафиксируйте три очистителя воздуха на
корпусе воздушного фильтра и далее прикре-
пите воздушный фильтр к всасывающей
решетке, поместив его в защищенную область
над решеткой всасывания.
Установите воздушный фильтр, задвинув руко-
ятки на обратной стороне решетки по
направлению вовнутрь.
5) Закройте всасывающую решетку.
Перейти к шагу 1.
Как прочистить всасывающую решетку
1) Откройте всасывающую решетку См. шаг 1 "Как прочистить воздушный фильтр"
2) Снимите воздушные фильтры.
См. шаг 2 "Как прочистить воздушный фильтр"
3) Снимите всасывающую решетку.
Поверните всасывающую решетку на 45° и
затем поднимите.
4) Промойте водой.Если всасывающая
решетка очень грязная , используйте мягкую
щетку и нейтральное моющее средство.
Стряхните воду и высушите ее в тени.
Примечание:
Не используйте при промывке горячую
воду.
.
5) Закрепите всасывающую решетку.
См. шаг 3.
6) Закрепите воздушный фильтр. См. шаг 4 "Как прочистить воздушный фильтр"
7) Закройте всасывающую решетку.
См. шаг 1.
64
