Проводной контроллер XK26
2 Кнопки управления
2.1
Название кнопок
1
5 6 7 8
2 3
4

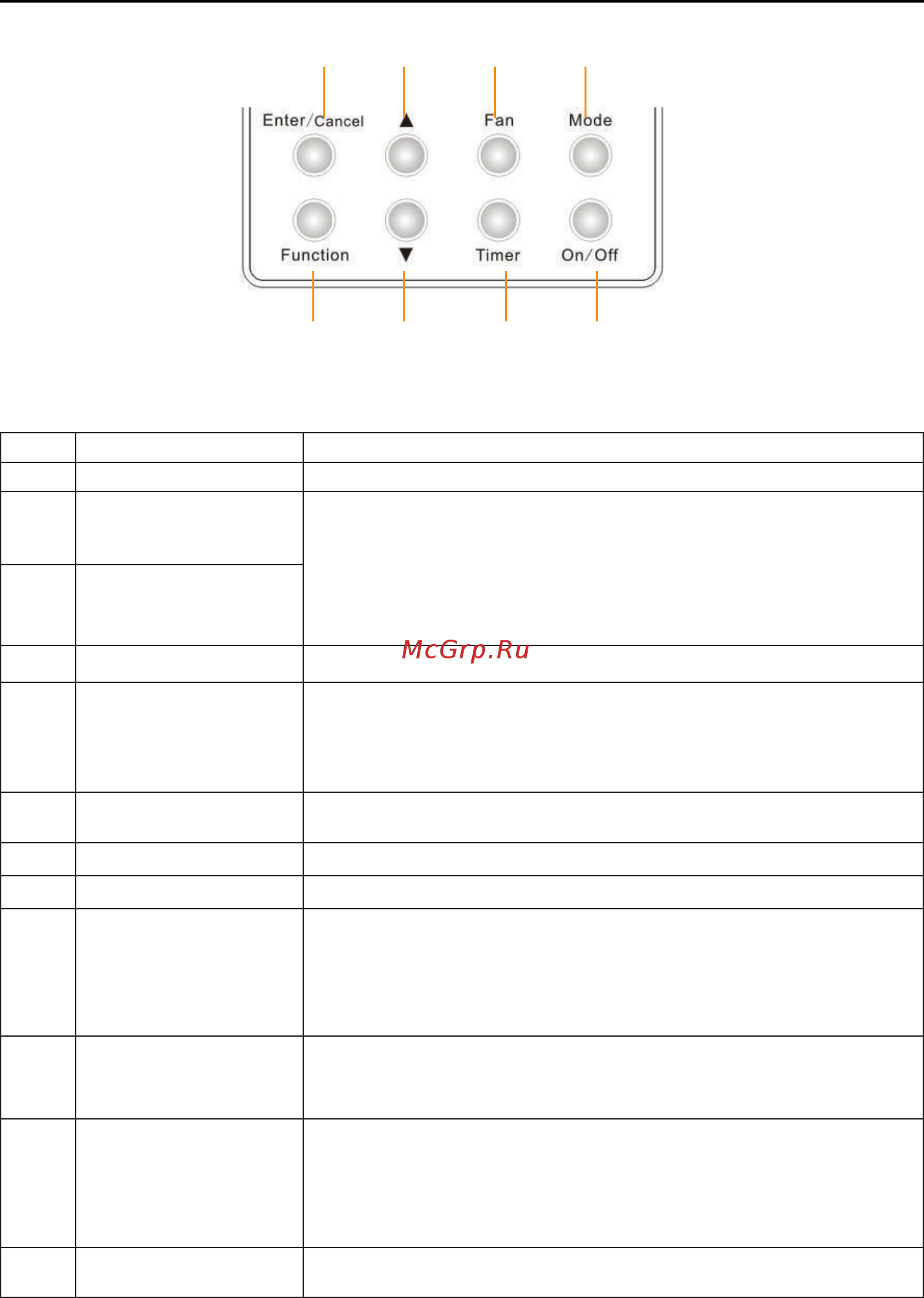

Рис.3 Кнопки на дисплее
2.2 Функции кнопок
Таблица 2 Функции кнопок
№ Название кнопки Описание функций
1 Ввод/Отмена Используется для выбора нужной функции или отмены выбранной.
2 ▲
(1) Используется для настройки рабочей температуры
внутреннего блока между 16 ~ 30℃.
(2) Используется для настройки рабочей температуры в режиме
энергосбережения между 16 ~ 30℃.
(3) Используется для настройки таймера в диапазон 0.5-24 часа.
(4)
Используется для переключения между режимами “Тихий” и
“Тихий авто ”.
6 ▼
3
Ветилятор
Четыре скорости вентилятора: Высокая, Средняя, Низкая и Авто.
4
Режим
(1) Используется для настройки режима “Охлаждение”,“Осушение”,
“Вентилятор”, и “Обогрев”.
(2) Когда задана функция "Сохранение", используется для переключения
между режимами "Обогрев" и "Охлаждение".
(3) Когда задан режим “Таймер”, используется для переключения между
режимами “Вкл” и “Выкл”.
5
Функция
Используется для переключения функций “Качание”, “Сон”, “Турбо”,
“Сохранение”, “Электронагреватель”, “Обдув”, “Бесшумный режим”.
7
Таймер
Используется для установки таймера.
8
Вкл/выкл
Используется для включения/выключения внутреннего блока.
4 +2
Режим +▲
(ПАМЯТЬ)
Когда устройство выключено, зажмите кнопку "Режим" и "▲"
одновременно в течение пяти секунд, чтобы включить или выключить
функцию "Память". (Когда эта функция включена, блок после сбоя в
подаче питания возобновит предыдущий режим работы после
включения; в противном случае устройство выключится).
2 +6
▲+▼
(БЛОКИРОВКА)
Зажмите кнопки “▲” и “▼” одновременно в течении пяти секунд, чтобы
перейти в режим блокировки. Это заблокирует нажатие любых кнопок.
Следующее нажатием кнопок “▲” и “▼” в течении пяти секунд
выведет из режима блокировки.
5+ 7
Функция +Таймер
(Датчик наружной
температуры; Анти
холодный/горячий
воздух)
Когда устройство выключено, нажимайте кнопки "Функция" и "Таймер"
одновременно в течении пяти секунд, чтобы вызвать меню отладки.
Далее нажмите кнопку "Режим", чтобы выбрать нужное подменю и
нажмите "▲"/"▼" для установки параметра, после чего нажмите "Вход/
Выход", чтобы сохранить настройки и выйти из функции настройки.
4 +6 Режим +▼
Когда устройство выключено, нажмите кнопки “ Режим” и “▼” одновременно в
течении пяти секунд для переключения шкалы температур (Цельсий/Фаренгейт).
89
