Кассетный фанкойл

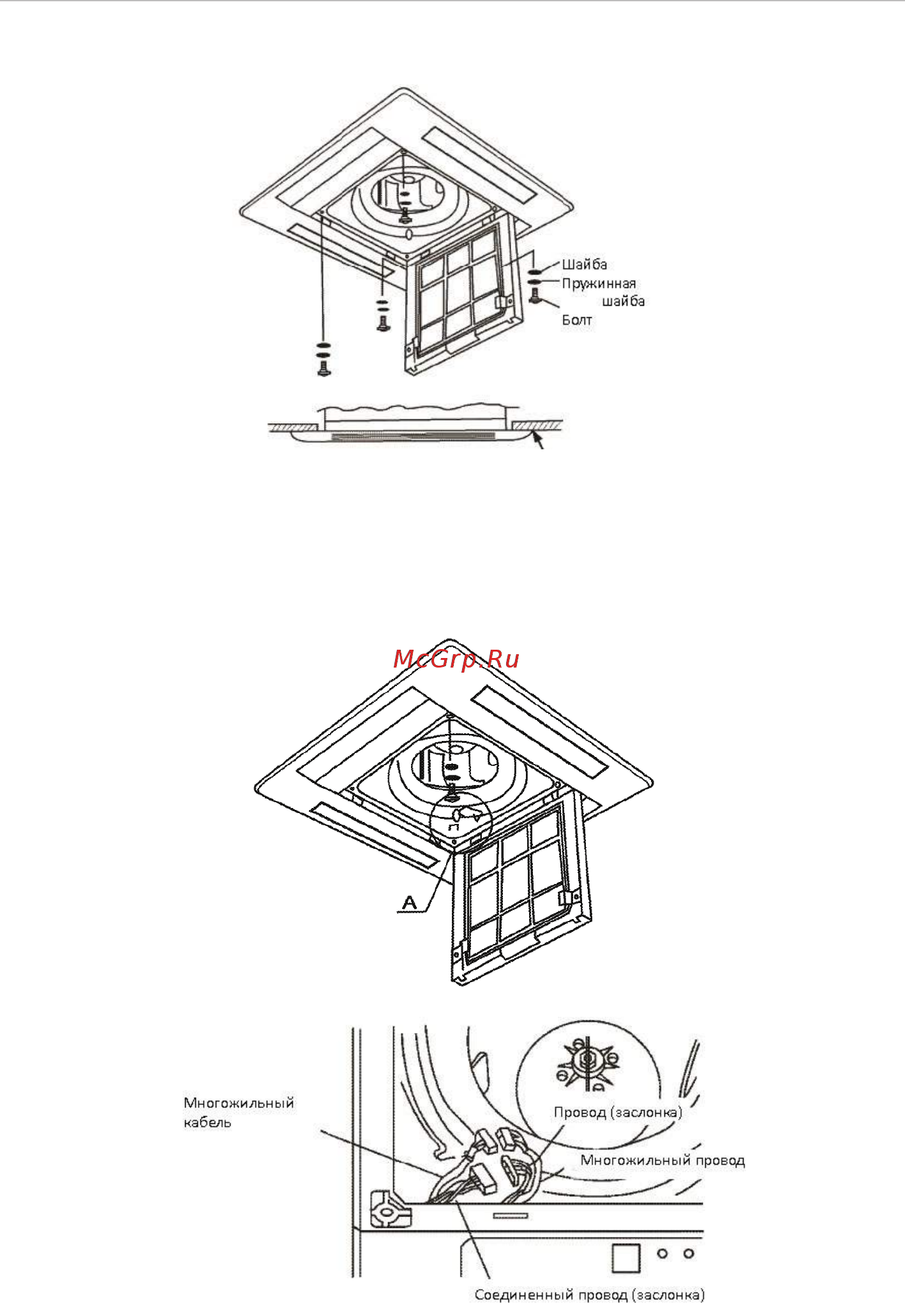

4.10 Подсоединение воздухозаборника на блок
Установите воздухозаборник на блок с помощью четырех болтов, пружинных шайб и шайб.
Между потолком и воздухозабоником не должно быть зазоров.
Рис.16
4.11 Беспроводное соединение
(1) Подсоедините контактный разъем в место, отмеченное на Рис. буквой А.
(2) Затем зажмите подводящий провод так, чтобы он не касался вращающихся частей.
Рис.17
Детальная схема А
Рис.18
39
