Проводной контроллер XK26

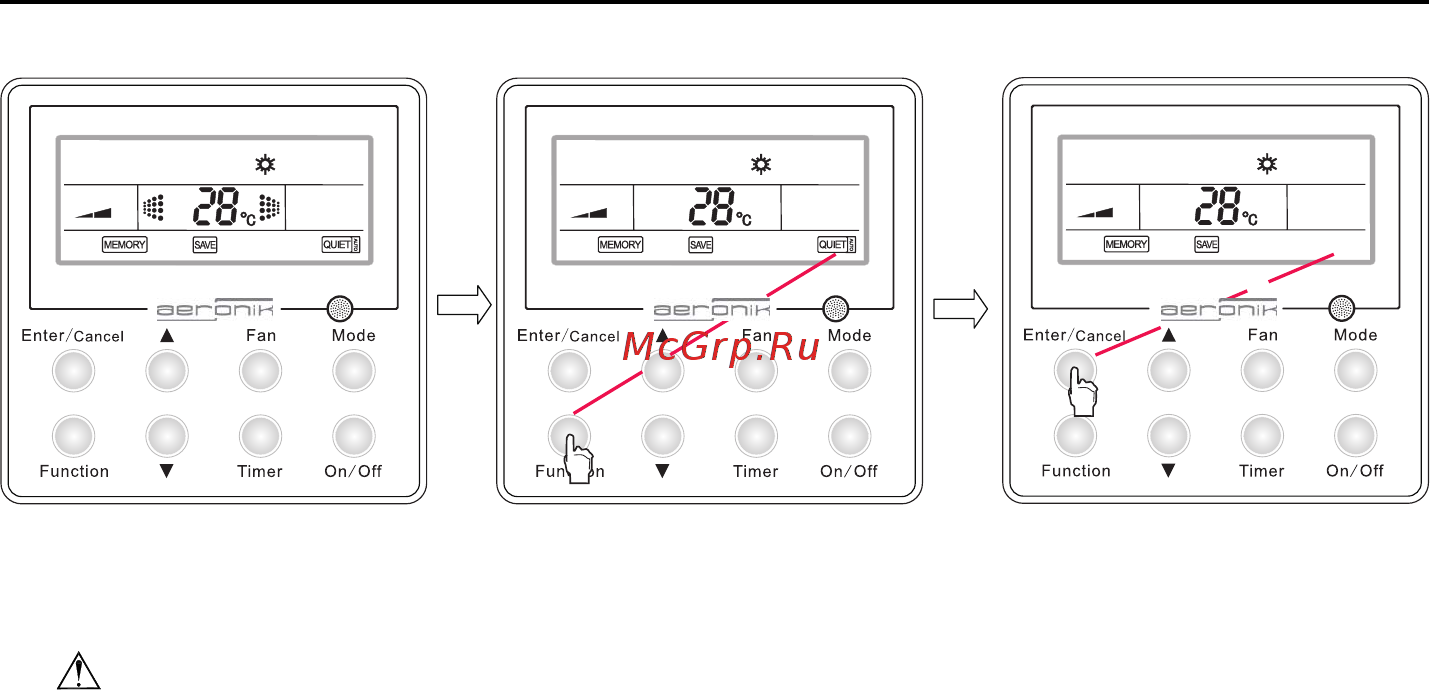

Рис. 25 Деактивация функции "Тихий режим" (Quiet)/"Тихий авто режим" (AUTO Quiet)
Функция "Тихий
режим" (Quiet)/"Тихий авто
режим" (AUTO Quiet)
активна
Нажмите “Ввод/Отмена" (Enter/
Сancel) для деактивации данной
функции
Рис. 25 Деактивация функции "Тихий режим" (Quiet)/"Тихий авто режим" (AUTO Quiet)
Примечание：
a.
Когда функция "Тихий режим" (Quiet) активна, скорость вращения вентилятора не регулируеться.
b.
Функция "Тихий авто режим" (AUTO Quiet) не доступна в режимах FAN или DRY. Функция
"Тихий режим" (Quiet) по умолчанию не активна в случае сбоя питания.
c.
Когда функция "Тихий авто режим" (AUTO Quiet) активна, скорость вентилятора может только снижаться.
Функция "Тихий режим" (Quiet) будет выключена автоматически, если скорость вентилятора была
настроена вручную.
d.
Функция "Тихий авто режим" (AUTO Quiet) не доступна в режимах FAN или DRY. Функция
по умолчанию не активна в случае сбоя питания.
e.
Если функция "Тихий режим" (Quiet) включена, функция "Турбо" (Turbo) будет отменена.
4.13 Отладка
При выключенном устройстве, нажимайте кнопки "Функция" (Function) и "Таймер" (Timer) непрерывно в
течение 5 сек, чтобы перейти в меню отладки. Затем нажмите кнопку "Режим" (Mode), чтобы
отрегулировать настройку элементов и ▲ или ▼, чтобы установить фактическое значение.
4.13.1 Настройка датчика температуры окружающей среды
В режиме отладки, нажмите кнопку "Режим" (Mode), чтобы 00 отображалось в области температур, а
затем нажмите кнопку ▲ или ▼, чтобы выбрать нужную функцию в области "Таймер" (Timer). Существует 3
варианта:
♦
01 (в помещении температура окружающей среды та же, что и на входе обратного воздуха)
♦
02 (в помещении температура окружающей среды та, что была настроена проводным контроллером)
♦
03 (В режимах "Охлаждение" (Cool), "Осушение" (Dry) и "Вентиляция" (Fan), температура окружающей
среды в помещении та же, что и на входе обратного воздуха. В режимах "Обогрев" (Heat) и "Авто" (Auto),
температура окружающей среды та, что была настроена проводным контроллером.
4.13.2 Функция Анти-холод/Анти-нагрев
В режиме отладки, нажмите кнопку "Режим" (Mode) для переключения на дисплее на температурную
зону “03” и нажмите ▲ или ▼ для переключения на дисплее временной зоны. Для последующего
отображения существует два варианта: "01", указывает на устройство с функциями анти-холод/анти-нагрев,
и "02", указывает на устройство функции анти-холод/анти-нагрев
Нажмите “Ввод/Отмена" (Enter/Сancel) для сохранения настройки и выхода из меню настроек;
в противном случае, если в течении 20 секунд не будет задано команды, система отменит данную
настройку и выключит функцию без сохранения текущих настроек.
Нажмите
"Функция" (Function) для
перехода в меню настроек
102
