MONTAJE
190 – Spanish

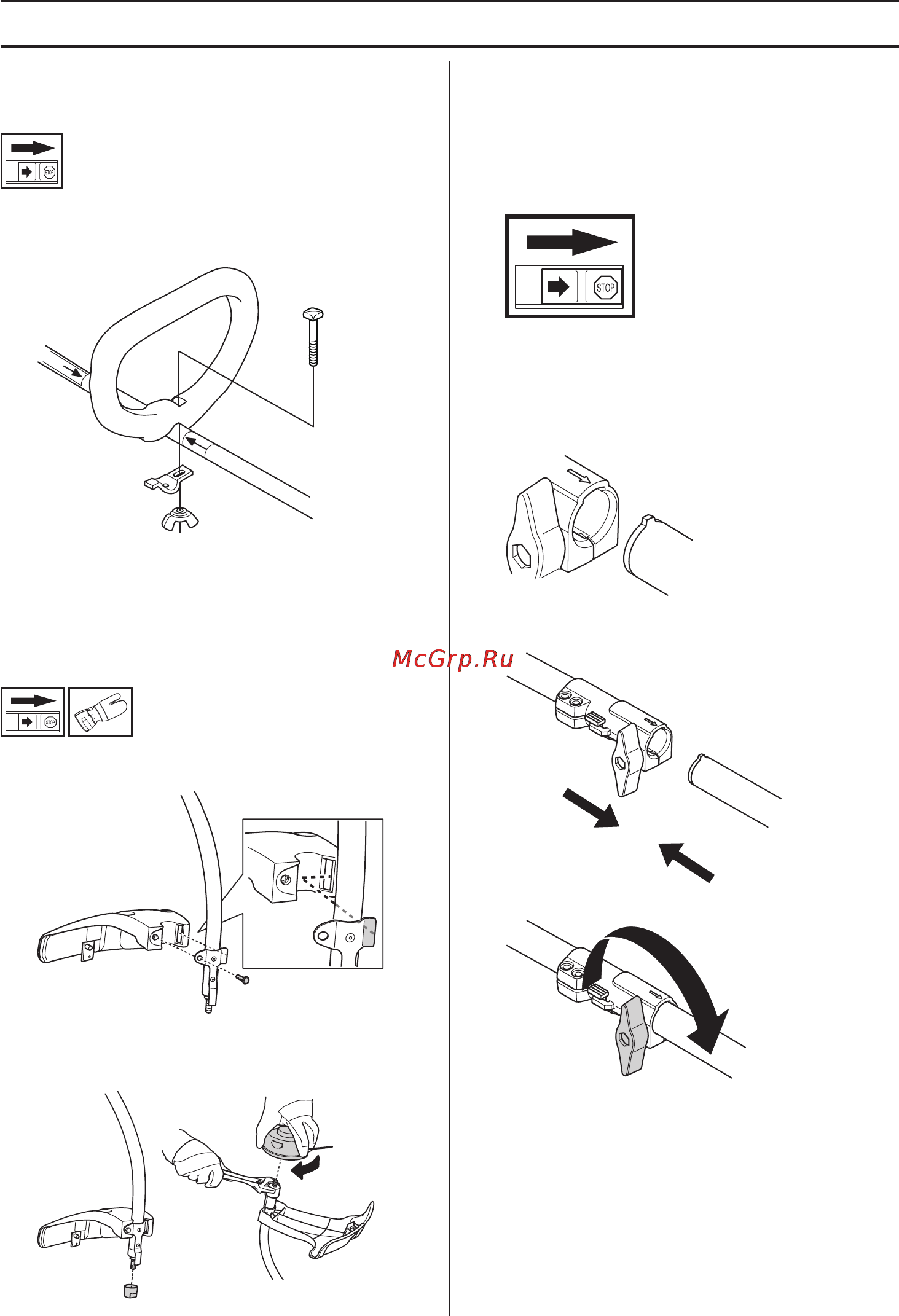

Montaje del mango de tipo
cerrado
Calzar el mango cerrado sobre el tubo. Adviértase
que el mango cerrado debe montarse entre las
flechas del tubo.
Monte el perno, la chapa de fijación y la tuerca de
mariposa como indica la figura. Apriete la tuerca de
mariposa.
Montaje de la protección de la
recortadora y el cabezal de corte
Montar la protección como indica la figura. Apretarla
bien.
Coloque el protector de polvo en el eje. La tuerca
debe quedar totalmente rodeada por el protector de
polvo.
Para que el eje no gire, mantenga fijo el protector de
polvo con una llave inglesa.
Enrosque el cabezal de corte en el eje.
Montaje y desmontaje del tubo
divisible (122LDx-series)
Montaje:
Suelte el acoplamiento, girando la manija.
Alinee la lengüeta del accesorio (A) con la flecha del
acoplamiento (B).
Presione el accesorio en el acoplamiento hasta que
se fije a presión.
Antes de usar la unidad, apriete bien la manija.
A
B
