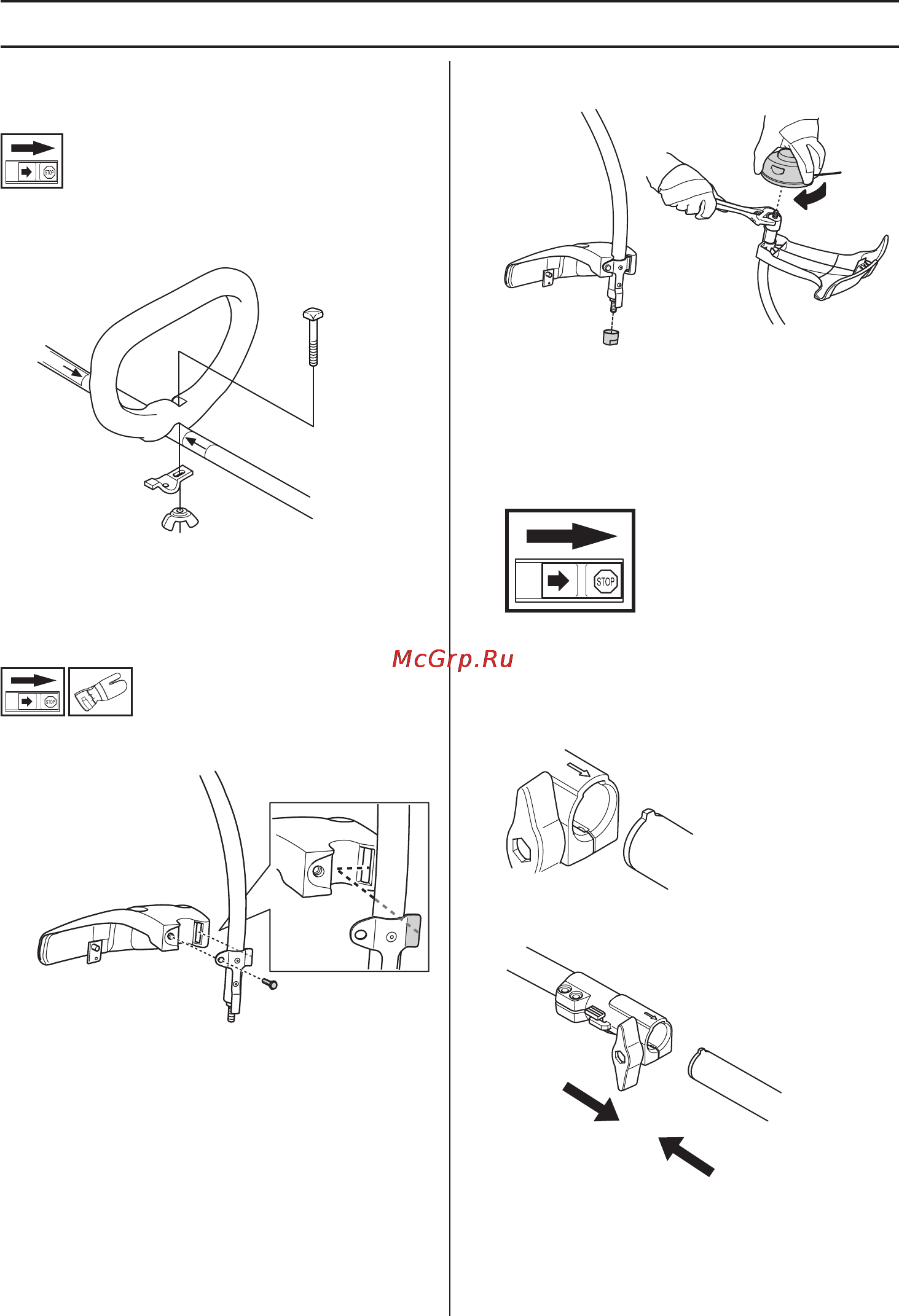

MONTAGGIO
236 – Italian
Montaggio dell’impugnatura ad
anello
Premere l’impugnatura ad anello sull’albero cavo.
Osservare che l’impugnatura ad anello dev’essere
montata fra le frecce segnate sull’albero cavo.
Montare il bullone, il morsetto e il dado ad alette in
base alla figura. Serrare il dado ad alette.
Montaggio di protezione della
testina e testina portafilo
Montare il paraspruzzi come mostrato dalla figura.
Serrare adeguatamente.
Montare l’inserto sull’albero. Il dado dev’essere
completamente coperto dall’inserto.
Tener fermo l’inserto con la chiave universale per
evitare che l’albero ruoti.
Avvitare la testina sull’albero.
Montaggio e smontaggio di albero
cavo smontabile (122LDx-series)
Montaggio:
Allentare l’attacco girando il pomello.
Allineare la linguetta dell’accessorio (A) con la freccia
sull’attacco (B).
Premere l’accessorio nell’attacco finché non scatta in
posizione.
A
B
