122 | Română
1 609 929 V35 | (23.5.11) Bosch Power Tools
Extragerea accesoriilor fără sistem de prindere SDS-plus
(vezi figura E)
– Fixaţi inelul de susţinere a mandrinei rapide
interschimbabile 13. Deschideţi sistemul de prindere a
accesoriilor şi rotiţi bucşa anterioară în direcţia simbolului
„“.
– Demontaţi accesoriul.
Aspirarea prafului cu dispozitiv de aspirare
(accesoriu)
f Pulberile rezultate din prelucrarea de materiale cum sunt
vopselele pe bază de plumb, anumite tipuri de lemn,
minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau
inspirarea acestor pulberi poate provoca reacţii alergice
şi/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau
a le persoanelor aflate în apropiere.
Anumite pulberi cum sunt pulberea de lemn de stejar sau
de fag sunt considerate a fi cancerigene, mai ales îm
combinaţie cu materiale de adaos utilizate la prelucrarea
lemnului (cromat, substanţe de protecţie a lemnului).
Materialele care conţin azbest nu pot fi prelucrate decât de
către specialişti.
– Folosiţi pe cât posibil o instalaţie de aspirare a prafului
adecvată pentru materialul prelucrat.
– Asiguraţi buna ventilaţie a locului de muncă.
– Este recomandabil să se utilizeze o mască de protecţie
a respiraţiei având clasa de filtrare P2.
Respectaţi prescripţiile din ţara dumneavoastră
referitoare la materialele de prelucrat.
f Evitaţi acumulările şi depunerile de praf la locul de
muncă. Pulberile se pot aprinde cu uşurinţă.
Montarea dispozitivului de aspirare (vezi figura F)
Pentru aspirarea prafului este necesar un dispozitiv de
aspirare (accesoriu special). În timpul găuririi, dispozitivul de
aspirare se retractează prin forţa elastică a resortului, astfel
încât capul de aspirare să fie ţinut permanent strâns lipit de
substrat.
– Apăsaţi tasta de reglare a limitatorului de adâncime 9 şi
extrageţi limitatorul de reglare a adâncimii 11. Apăsaţi din
nou tasta 9 şi introduceţi dispozitivul de aspirare din
partea din faţă în mânerul suplimentar 10.
– Racordaţi un furtun de aspirare (diametru 19 mm,
accesoriu) la orificiul de aspirare 16 al dispozitivului de
aspirare.
Aspiratorul de praf trebuie să fie adecvat pentru materialul de
prelucrat.
Pentru aspirarea pulberilor extrem de nocive, cancerigene
sau uscate, folosiţi un aspirator special.
Reglarea adâncimii de găurire la dispozitivul de aspirare
(vezi figura G)
Puteţi fixa adâncimea de găurire dorită X şi cu dispozitivul de
aspirare deja montat.
– Împingeţi accesoriul SDS-plus până la punctul de oprire în
sistemul de prindere SDS-plus 1. Altfel, mobilitatea
accesoriului SDS-plus ar putea duce la un reglaj greşit al
adâncimii de găurire.
– Slăbiţi şurubul-fluture 20 de pe dispozitivul de aspirare.
– Fixaţi scula electrică, fără a o porni, pe locul unde urmează
să găuriţi. Accesoriul cu sistem de prindere SDS-plus
trebuie să se sprijine pe această suprafaţă.
– Deplasaţi astfel tubul de ghidare 21 al dispozitivului de
aspirare în suportul său, încât capul de aspirare să se
sprijine pe suprafaţa de găurire. Nu împingeţi tubul de
ghidare 21 peste tubul telescopic
19 mai mult decât este
necesar, pentru ca să rămână vizibilă o parte cât mai mare
a scalei tubului telescopic 19.
– Strângeţi din nou bine şurubul-fluture 20. Slăbiţi şurubul
de blocare 17 de pe limitatorul de reglare a adâncimii al
dispozitivului de aspirare.
– Deplasaţi astfel limitatorul de reglare a adâncimii 18 pe
tubul telescopic 19, încât distanţa X din figură să
corespundă adâncimii de găurire dorite de
dumneavoastră.
– Strângeţi şurubul de blocare 17 în această poziţie.
Funcţionare
Punere în funcţiune
f Atenţie la tensiunea reţelei de alimentare! Tensiunea
sursei de curent trebuie să coincidă cu datele de pe
plăcuţa indicatoare a tipului sculei electrice. Sculele
electrice inscripţionate cu 230 V pot funcţiona şi
racordate la 220 V.

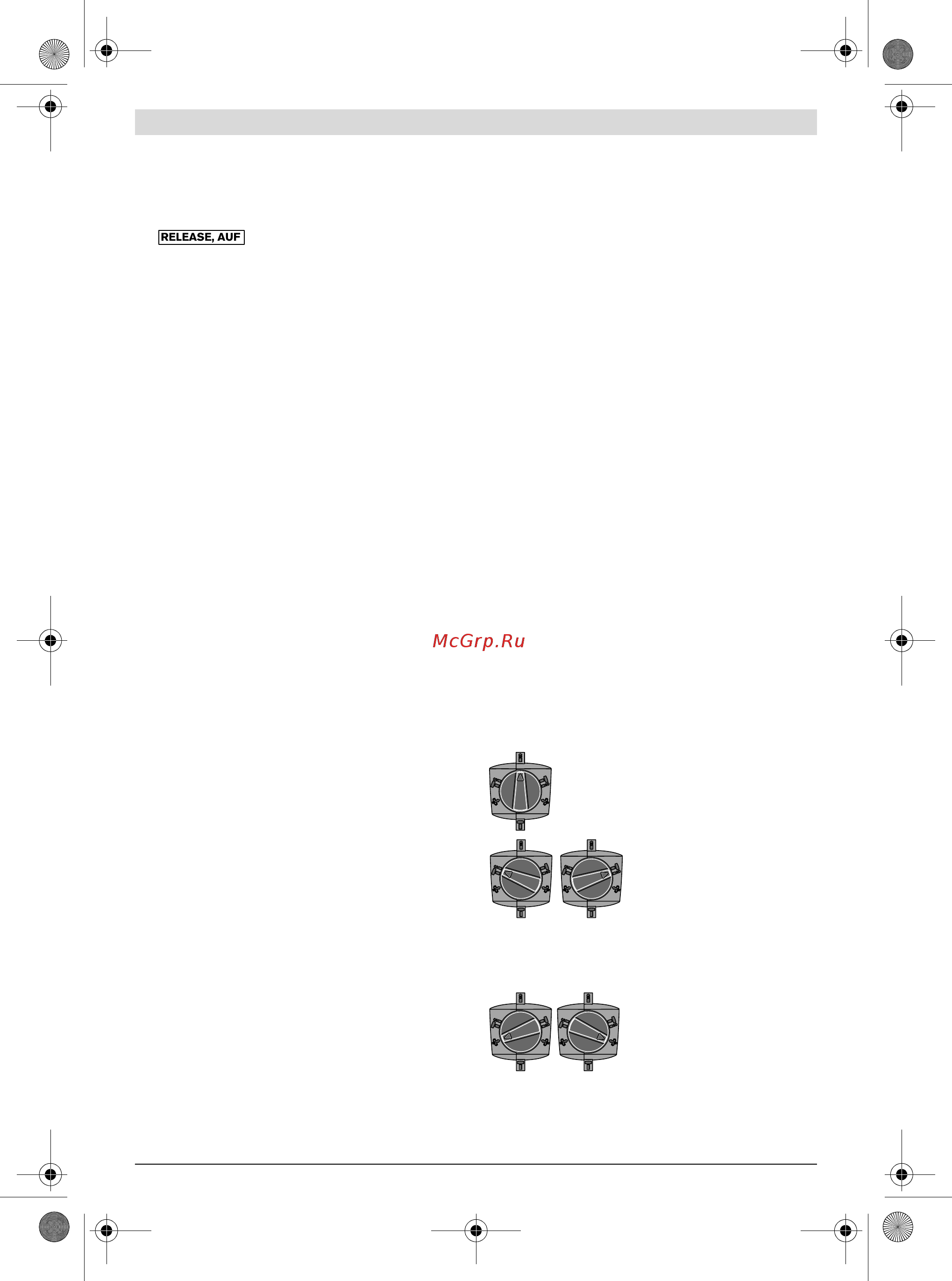

Reglarea modului de funcţionare
Selectaţi modul de funcţionare al sculei electrice cu ajutorul
comutatorului stop percuţie/stop rotaţie 5.
Indicaţie: Nu modificaţi modul de funcţionare decât cu scula
electrică oprită! În caz contrar scula electrică se poate
deteriora.
– Rotiţi comutatorul stop percuţie/stop rotaţie 5 aducându-l
în poziţia dorită.
Poziţie pentru găurire fără percu-
ţie în lemn, metal, ceramică şi
material plastic cât şi pentru
înşurubare
Poziţie pentru găurire cu
percuţie în beton sau piatră
În cazul în care accesoriul nu
începe imediat să se rotească în
momentul pornirii, lăsaţi scula
electrică să funcţioneze cu turaţie
scăzută, până când accesoriul
începe să se rotească împreună
cu aceasta.
Poziţie Vario-Lock pentru
reglarea poziţiei dălţii
OBJ_BUCH-337-005.book Page 122 Monday, May 23, 2011 11:45 AM
