Português | 35

Bosch Power Tools 1 609 929 V35 | (23.5.11)

– Reapertar a porca de orelhas 20. Soltar o parafuso de

aperto 17 no limitador de profundidade do Saugfix.

– Deslocar o limitador de profundidade 18 sobre o tubo te-

lescópico 19, de modo que a distância X, indicada na figu-

ra, corresponda à profundidade de perfuração desejada.

– Apertar o parafuso de aperto 17 nesta posição.

Funcionamento

Colocação em funcionamento

f Observar a tensão de rede! A tensão da fonte de corren-

te deve coincidir com a indicada na chapa de identifica-

ção da ferramenta eléctrica. Ferramentas eléctricas

marcadas para 230 V também podem ser operadas

com 220 V.

Ajustar o tipo de funcionamento

Com o interruptor de percussão/paragem de rotação 5 é pos-

sível seleccionar o tipo de funcionamento.

Nota: Só mudar de tipo de funcionamento com a ferramenta

eléctrica desligada! Caso contrário, é possível que a ferra-

menta eléctrica seja danificada.

– Girar o interruptor de percussão/paragem de rotação 5 pa-

ra a posição desejada.

Ajustar o sentido de rotação

f Só accionar o comutador de sentido de rotação 8 com a

ferramenta eléctrica parada.

Com o comutador do sentido de rotação 8 é possível mudar o

sentido de rotação da ferramenta eléctrica.

Rotação à direita: Girar o comutador do sentido de rotação 8

completamente para a posição .

Rotação à esquerda: Girar o comutador do sentido de rota-

ção 8 completamente para a posição .

Ajustar o sentido de rotação para furar com percussão, furar

e cinzelar sempre na marcha à direita.

Ligar e desligar

– Para a colocação em funcionamento da ferramenta eléc-

trica deverá pressionar o interruptor de ligar-desligar 7 e

manter pressionado.

–Para desligar a ferramenta eléctrica, deverá soltar nova-

mente o interruptor de ligar-desligar 7.

A temperaturas baixas a ferramenta eléctrica só alcança a sua

plena potência de impacto/de percussão após um certo tem-

po.

Ajustar o n° de rotações/de percussões

O número de rotações/de percussões da ferramenta eléctrica

ligada pode ser regulado sem escalonamento, dependendo

de quanto premir o interruptor de ligar-desligar 7.

Uma leve pressão sobre o interruptor de ligar-desligar 7 pro-

voca um baixo n° de rotações/n° de percussões. Aumentando

a pressão, é aumentado o n° de rotações/n° de percussões.

Acoplamento de sobrecarga

f O accionamento do veio de perfuração é interrompido

se a ferramenta de trabalho emperrar ou enganchar.

Sempre segurar, devido às forças produzidas, a ferra-

menta eléctrica firmemente com ambas as mãos e man-

ter uma posição firme.

f Desligar a ferramenta eléctrica e soltar a ferramenta

de trabalho, se a ferramenta eléctrica bloquear. Ao li-

gar o aparelho com uma broca bloqueada são produzi-

dos altos momentos de reacção.

Alterar a posição do cinzel (Vario-Lock)

O cinzel pode ser travado em 13 posições. Desta forma é pos-

sível colocá-lo na posição optimizada para o respectivo traba-

lho.

– Introduzir o cinzel no encabadouro.

– Girar o interruptor de percussão/paragem de rotação 5 pa-

ra a posição “Vario-Lock” (veja “Ajustar o tipo de funciona-

mento”, página 35).

– Girar o encabadouro para a posição do cinzel desejada.

– Girar o interruptor de percussão/paragem de rotação 5 pa-

ra a posição “cinzelar”. Desta forma a fixação da ferramen-

ta é travada.

– Para cinzelar, o sentido de rotação deve ser colocado na

marcha à direita.

Indicações de trabalho

f Antes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

Amortecimento de vibrações

O amortecimento de vibrações integrado reduz eventuais vi-

brações.

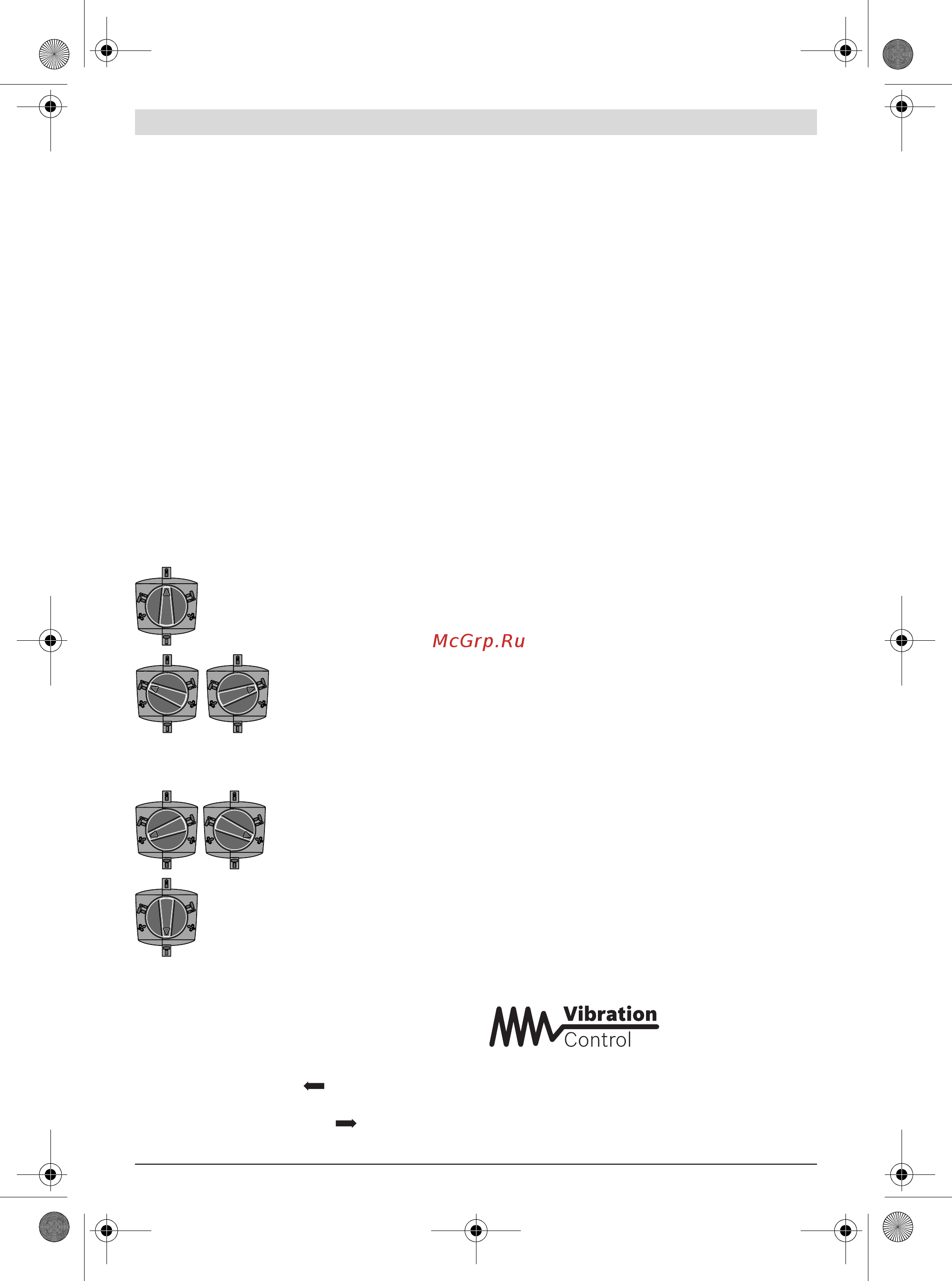

Posição para furar sem percus-

são, em madeira, metal, cerâmica

e plástico, assim como para apa-

rafusar

Posição para furar com percus-

são em betão ou pedra

Se após ligar a ferramenta eléctri-

ca, a ferramenta de trabalho não

girar imediatamente, deverá dei-

xar a ferramenta eléctrica funcio-

nar lentamente até a ferramenta

de trabalho girar também.

Posição Vario-Lock para mudar a

posição de cinzelar

Posição para cinzelar
