Zuigmond monteren (zie afbeelding F)

Voor de stofafzuiging is een zuigmond (toebehoren) nodig. Bij

het boren veert de zuigmond terug, zodat de kop van de zuig-

mond altijd dicht tegen de ondergrond wordt gehouden.

– Druk op de knop voor de diepteaanslaginstelling 9 en ver-

wijder de diepteaanslag 11. Druk opnieuw op de knop 9 en

zet de zuigmond van voren in de extra handgreep 10.

– Sluit een afzuigslang (diameter 19 mm, toebehoren) aan

op de afzuigopening 16 van de zuigmond.

De stofzuiger moet geschikt zijn voor het te bewerken materi-

aal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder ge-

vaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Boordiepte op zuigmond instellen (zie afbeelding G)

U kunt de gewenste boordiepte X ook instellen als de zuig-

mond gemonteerd is.

– Duw het SDS-plus inzetgereedschap tot aan de aanslag in

de SDS-plus gereedschapopname 1. De beweegbaarheid

van het SDS-plus gereedschap kan anders tot een verkeer-

de instelling van de boordiepte leiden.

– Draai de vleugelschroef 20 op de zuigmond los.

– Plaats het elektrische gereedschap zonder het in te scha-

kelen stevig op de plaats waar moet worden geboord. Het

SDS-plus inzetgereedschap moet daarbij het oppervlak ra-

ken.

– Verschuif de geleidingsbuis 21 van de zuigmond zo in zijn

houder dat de zuigmondkop het oppervlak waarin moet

worden geboord raakt. Schuif de geleidingsbuis 21 niet

verder over de telescoopbuis 19 dan nodig, zodat een zo

groot mogelijk gedeelte van de schaalverdeling op de tele-

scoopbuis 19 zichtbaar blijft.

– Draai de vleugelschroef 20 weer vast. Draai de klem-

schroef 17 op de diepteaanslag van de zuigmond los.

– Verschuif de diepteaanslag 18 zodanig op de telescoop-

buis 19, dat de in de afbeelding getoonde afstand X met de

door u gewenste boordiepte overeenkomt.

– Draai de klemschroef 17 in deze stand vast.

Gebruik

Ingebruikneming

f Let op de netspanning! De spanning van de stroombron

moet overeenkomen met de gegevens op het type-

plaatje van het elektrische gereedschap. Met 230 V

aangeduide elektrische gereedschappen kunnen ook

met 220 V worden gebruikt.

Functie instellen

Met de slagstop-/draaistopschakelaar 5 kiest u de functie van

het elektrische gereedschap.

Opmerking: Wijzig de functie alleen wanneer het elektrische

gereedschap uitgeschakeld is. Anders kan het elektrische ge-

reedschap beschadigd raken.

– Draai de slagstop-/draaistopschakelaar 5 in de gewenste

stand.

Draairichting instellen

f Bedien de draairichtingomschakelaar 8 alleen als het

elektrische gereedschap stilstaat.

Met de draairichtingomschakelaar 8 kunt u de draairichting

van het elektrische gereedschap wijzigen.

Rechtsdraaien: Draai de draairichtingomschakelaar 8 tot

aan de aanslag in stand .

Linksdraaien: Draai de draairichtingomschakelaar 8 tot aan

de aanslag in stand .

Zet de draairichting voor hamerboor-, boor- en hakwerkzaam-

heden altijd op rechtsdraaien.

In- en uitschakelen

– Als u het elektrische gereedschap wilt inschakelen drukt u

op de aan/uit-schakelaar 7 en houdt u deze ingedrukt.

– Als u het elektrische gereedschap wilt uitschakelen laat u

de aan/uit-schakelaar 7 los.

Bij lage temperaturen bereikt het elektrische gereedschap

pas na een bepaalde tijd zijn volledige hamer- of slagcapaci-

teit.

Toerental of aantal slagen instellen

U kunt het toerental of aantal slagen van het ingeschakelde

elektrische gereedschap traploos regelen naarmate u de

aan/uit-schakelaar 7 indrukt.

Lichte druk op de aan/uit-schakelaar 7 heeft een lager toeren-

tal of aantal slagen tot gevolg. Met toenemende druk wordt

het toerental of het aantal slagen hoger.

Overbelastingskoppeling

f Als het inzetgereedschap vastklemt of vasthaakt,

wordt de aandrijving van de uitgaande as onderbroken.

Houd, vanwege de daarbij optredende krachten, het

elektrische gereedschap altijd met beide handen goed

vast en zorg ervoor dat u stevig staat.

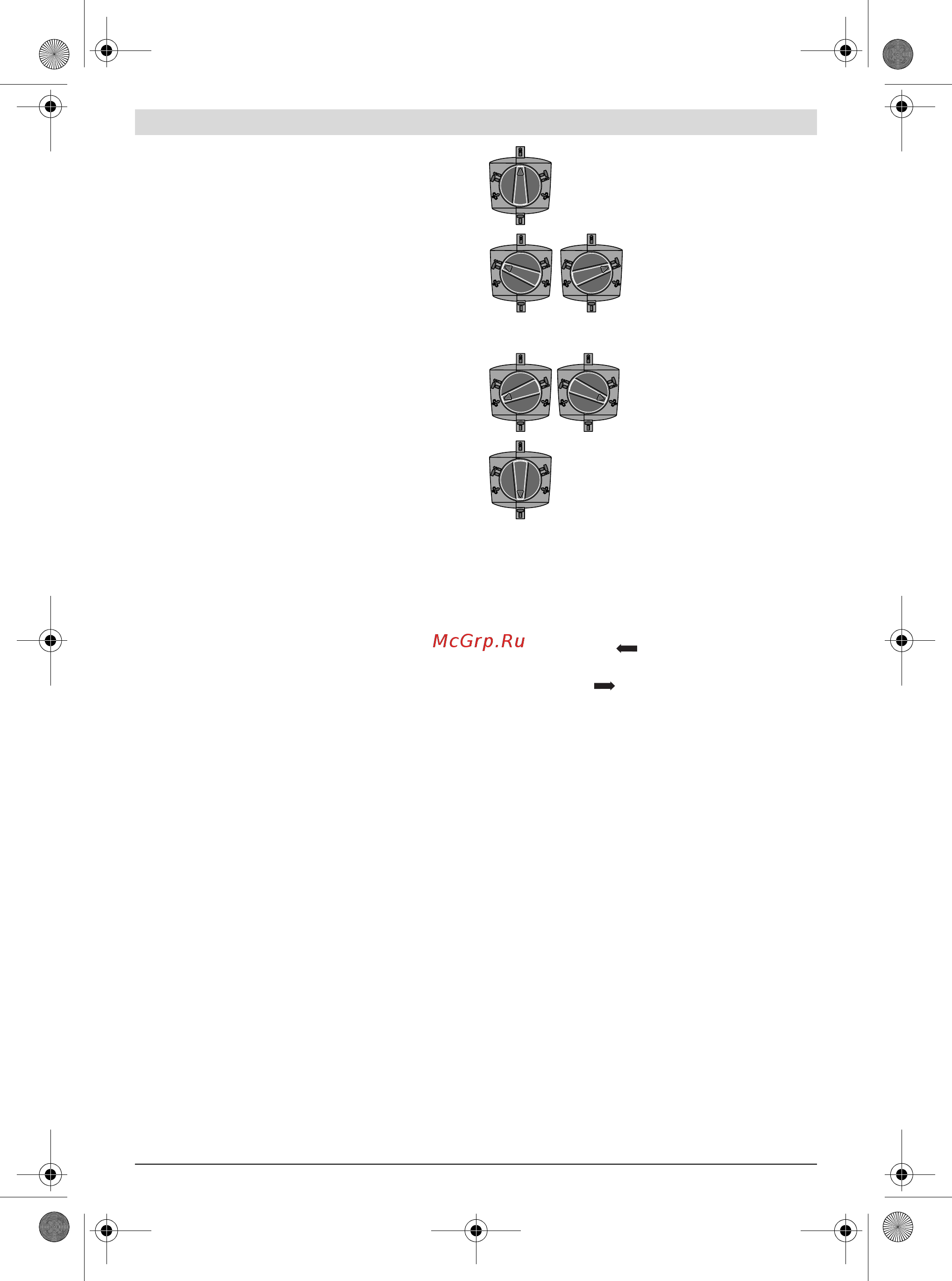

Positie voor boorwerkzaamhe-

den zonder slag in hout, metaal,

keramiek en kunststof en voor het

in- en losdraaien van schroeven

Positie voor hamerboorwerk-

zaamheden in beton of steen

Als het inzetgereedschap bij het

inschakelen niet meteen draait,

laat u het elektrische gereed-

schap langzaam lopen tot het in-

zetgereedschap mee draait.

Positie Vario-Lock voor het ver-

stellen van de hakpositie

Positie voor hakwerkzaamhe-

den
