Italiano | 41

Bosch Power Tools 1 609 929 V35 | (23.5.11)

Regolazione della profondità della foratura al Saugfix

(vedi figura G)

È possibile determinare la profondità della foratura X richie-

sta anche con aspiratore Saugfix montato.

– Spingere l’utensile accessorio SDS-plus fino alla battuta

nell’attacco dell’utensile SDS-plus 1. In caso contrario la

mobilità dell’utensile accessorio SDS-plus può impedire

che la profondità della foratura possa essere regolata cor-

rettamente.

– Allentare la vite ad alette 20 all’aspiratore Saugfix.

– Applicare l’elettroutensile sul punto di foratura poggiando-

lo bene e senza accenderlo. Così facendo, l’accessorio

SDS-plus deve poggiare sulla superficie.

– Spingere il tubo di guida 21 dell’aspiratore Saugfix nel suo

supporto in modo tale che la testina del Saugfix poggi sulla

superficie da forare. Non spingere il tubo di guida 21 più

del necessario oltre il tubo telescopico 19 in modo che re-

sti visibile la maggior parte possibile della scala graduata

del tubo telescopico 19.

– Stringere di nuovo bene la vite ad alette 20. Allentare la vi-

te di bloccaggio 17 alla boccola di profondità dell’aspirato-

re Saugfix.

– Spostare la boccola di profondità 18 sul tubo telescopico

19 in modo tale che la distanza X rappresentata nella figura

corrisponda alla profondità di foratura richiesta.

– Avvitare forte la vite di bloccaggio 17 in questa posizione.

Uso

Messa in funzione

f Osservare la tensione di rete! La tensione della rete de-

ve corrispondere a quella indicata sulla targhetta

dell’elettroutensile. Gli elettroutensili con l’indicazio-

ne di 230 V possono essere collegati anche alla rete di

220 V.

Regolazione del modo operativo

Con l’interruttore arresto rotazione/percussione 5 scegliere il

modo operativo dell’elettroutensile.

Nota bene: Modificare il modo operativo solo quando l’elet-

troutensile è spento! In caso contrario l’elettroutensile può

subire dei danni.

– Ruotare l’interruttore arresto rotazione/percussione 5 nel-

la posizione desiderata.

Impostazione del senso di rotazione

f Azionare il commutatore del senso di rotazione 8 sol-

tanto quando l’elettroutensile si trova in posizione di

fermo.

Con il commutatore del senso di rotazione 8 è possibile com-

mutare il senso di rotazione dell’elettroutensile.

Rotazione destrorsa: Ruotare il commutatore del senso di

rotazione 8 fino all’arresto in posizione .

Rotazione sinistrorsa: Ruotare il commutatore del senso di

rotazione 8 fino all’arresto in posizione .

Per operazioni di foratura e scalpellatura, regolare il senso di

rotazione sempre su rotazione destrorsa.

Accendere/spegnere

–Per accendere l’elettroutensile premere l’interruttore di

avvio/arresto 7 e tenerlo premuto.

–Per spegnere l’elettroutensile rilasciare di nuovo l’interrut-

tore di avvio/arresto 7.

In caso di temperature basse, l’elettroutensile raggiunge solo

dopo un certo tempo la potenza battente/potenza di percus-

sione completa.

Regolazione del numero di giri/numero di colpi

È possibile regolare a variazione continua la velocità/frequen-

za di colpi dell’elettroutensile in funzione operando con la

pressione che si esercita sull’interruttore avvio/arresto 7.

Esercitando una leggera pressione sull’interruttore di av-

vio/arresto 7 si ha una riduzione della velocità/numero fre-

quenza colpi. Aumentando la pressione si aumenta la veloci-

tà/numero frequenza colpi.

Frizione di sicurezza contro il sovraccarico

f La trasmissione all’alberino filettato si blocca se l’ac-

cessorio si inceppa oppure resta bloccato. Per via delle

rilevanti forze che si sviluppano mentre si opera in que-

sto modo, afferrare sempre l’elettroutensile con en-

trambe le mani ed assicurarsi una sicura posizione ope-

rativa.

f Se l’elettroutensile si blocca, spegnere l’elettroutensi-

le e sbloccare l’accessorio impiegato. Avviando la mac-

china con la punta utensile bloccata si provocano alti

momenti di reazione!

Cambio della posizione scalpellatura

(Vario-Lock)

Si ha la possibilità di bloccare lo scalpello in 13 posizioni. In

questo modo è possibile prendere rispettivamente la posizio-

ne di lavoro ottimale.

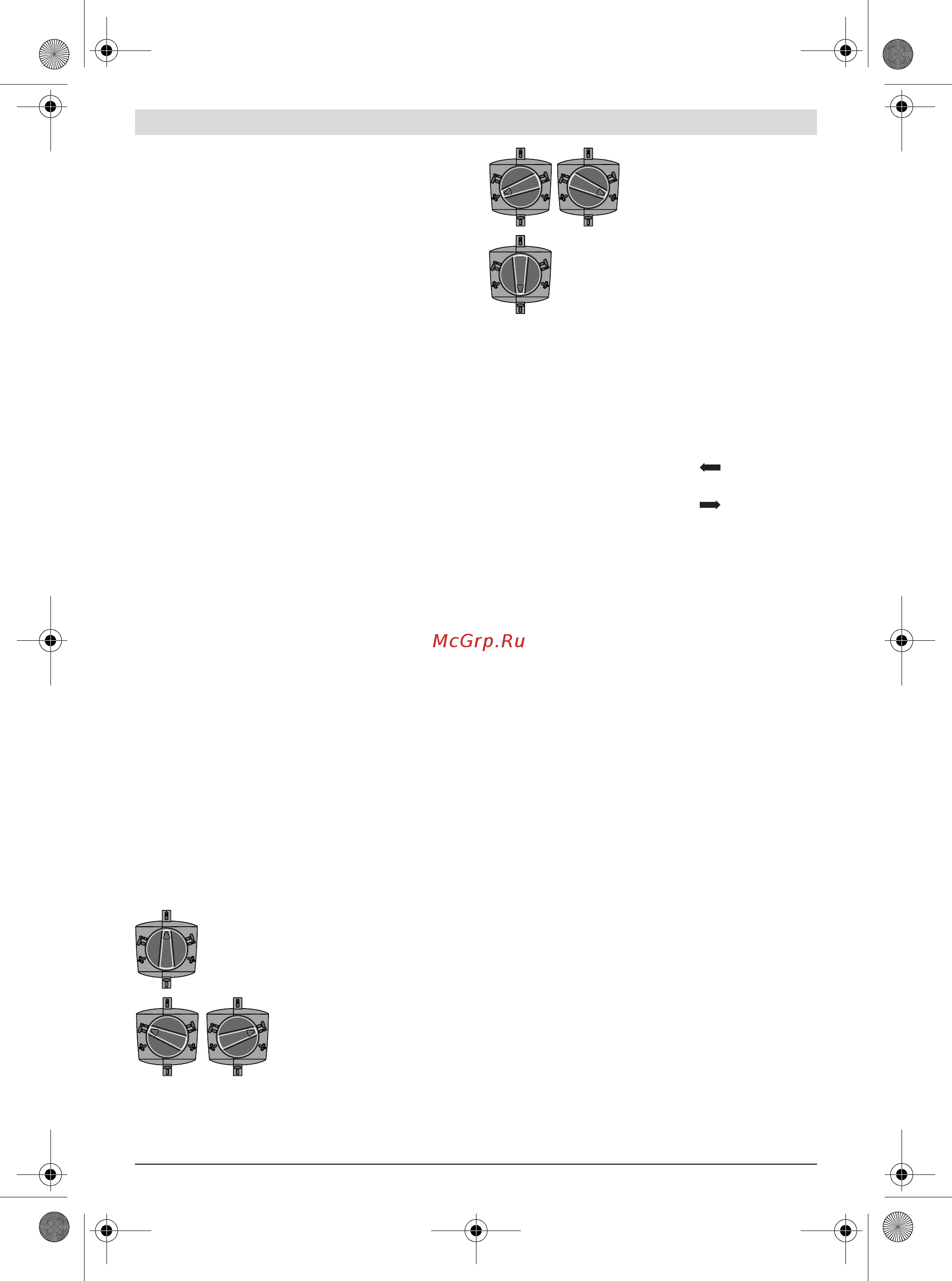

Posizione per forature non bat-

tenti nel legno, nel metallo, nella

ceramica e nella plastica nonché

per l’avvita-mento

Posizione per forature battenti

nel calcestruzzo oppure materiale

pietroso

Qualora all’accensione l’utensile

accessorio non dovesse ruotare

subito, far funzionare lentamente

l’elettroutensile fino a quando

l’utensile accessorio ruota an-

ch’esso.

Posizione Vario-Lock per correg-

gere la posizione di scalpellatura

Posizione per scalpellatura
