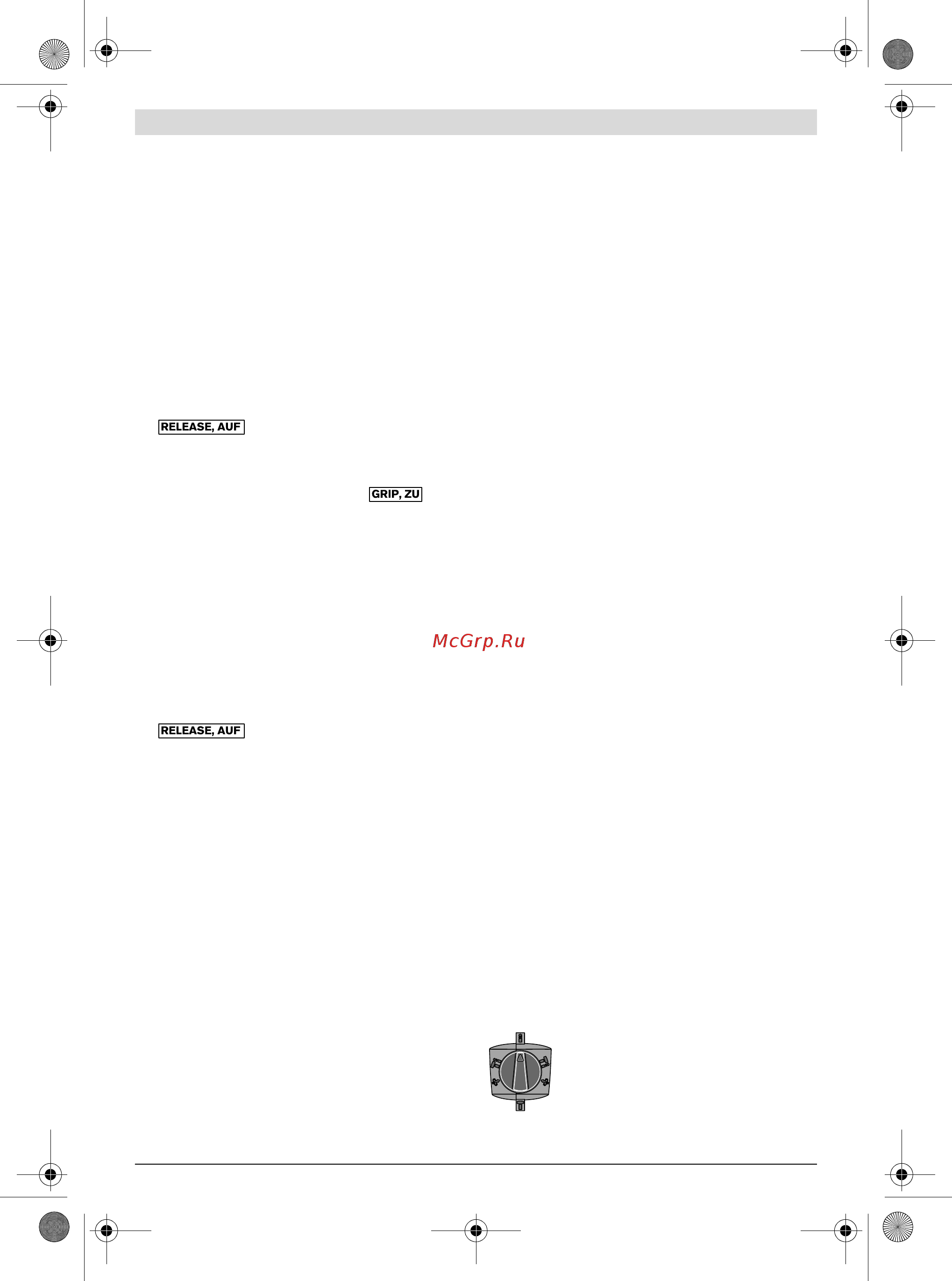

52 | Dansk

1 609 929 V35 | (23.5.11) Bosch Power Tools

– Sæt indsatsværktøjet drejende ind i værktøjsholderen, til

det fastlåses af sig selv.

– Kontrollér at værktøjet sidder rigtigt fast ved at trække i lå-

sen.

SDS-plus-indsatsværktøj tages ud (se Fig. D)

– Skub låsekappen 3 bagud og tag indsatsværktøjet ud.

Indsatsværktøj uden SDS-plus sættes i (se Fig. E)

Bemærk: Brug ikke værktøjer uden SDS-plus til hammerbo-

ring eller mejsling! Værktøj uden SDS-plus og dets borepatron

beskadiges under hammerboring og mejsling.

– Sæt udskiftningsborepatronen med lynspændefunktion

13 i.

– Hold fast i holderingen på udskiftningsborepatronen med

lynspændefunktion 13. Åbn værktøjsholderen ved at dreje

den forreste kappe hen imod symbolet

„“.

– Sæt indsatsværktøjet i udskiftningsborepatronen med lyn-

spændefunktion 13 ein. Hold fast i holderingen på udskift-

ningsborepatronen med lynspændefunktion 13 og drej

den forreste kappe hen imod symbolet „ “.

– Kontrollér at værktøjet sidder rigtigt fast ved at trække i lå-

sen.

Bemærk: Er værktøjsholderen blevet åbnet helt, kan der evt.

høres en skraldende lyd, når værktøjsholderen drejes i, og

værktøjsholderen lukker ikke.

Drej i dette tilfælde den forreste kappe 14 en gang imod pi-

lens retning. Herefter kan værktøjsholderen lukkes.

– Drej slag-/drejestop-kontakten 5 i position „Boring“.

Indsatsværktøj uden SDS-plus tages ud (se Fig. E)

– Hold fast i holderingen på udskiftningsborepatronen med

lynspændefunktion 13. Åbn værktøjsholderen ved at dreje

den forreste kappe hen imod symbolet

„“.

– Tag indsatsværktøjet ud.

Støvopsugning med sugfix (tilbehør)

f Støv fra materialer som f.eks. blyholdig maling, nogle træ-

sorter, mineraler og metal kan være sundhedsfarlige. Be-

røring eller indånding af støv kan føre til allergiske reaktio-

ner og/eller åndedrætssygdomme hos brugeren eller

personer, der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som

kræftfremkaldende, især i forbindelse med ekstra stoffer

til træbehandling (chromat, træbeskyttelsesmiddel). As-

bestholdigt materiale må kun bearbejdes af fagfolk.

– Brug helst en støvopsugning, der egner sig til materia-

let.

– Sørg for god udluftning af arbejdspladsen.

– Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de mate-

rialer, der skal bearbejdes.

f Undgå at der samler sig støv på arbejdspladsen. Støv

kan let antænde sig selv.

Sugfix monteres (se Fig. F)

Til støvopsugningen benyttes et sugfix (tilbehør). Under bore-

arbejdet fjedrer sugfix tilbage, så sugfix-hovedet altid holdes

tæt mod undergrunden.

– Tryk på tasten til dybdeanslagsindstillingen 9 og tag dyb-

deanslaget ud 11. Tryk på tasten 9 igen og sæt sugfix forfra

ind i ekstrahåndtaget 10.

– Tilslut en opsugningsslange (diameter 19 mm, tilbehør) til

opsugningsåbningen 16 på sugfix.

Støvsugeren skal være egnet til det materiale, som skal opsu-

ges.

Anvend en specialstøvsuger til opsugning af særligt sund-

hedsfarligt, kræftfremkaldende eller tørt støv.

Boredybde indstilles på sugfix (se Fig. G)

Den ønskede boredybde X kan også fastlægges, når sugfix er

monteret.

– Skub SDS-plus-indsatsværtøjet helt ind i værktøjsholde-

ren SDS-plus 1. Ellers kan SDS-plus-værktøjets bevæge-

lighed føre til en forkert indstilling af boredybden.

– Løsne vingeskruen 20 på sugfix.

– Anbring el-værktøjet fast det sted, der skal bores i, uden at

tænde for værktøjet. SDS-plus-indsatsværktøjet skal be-

finde sig på fladen.

– Forskyd føringsrøret 21 på sugfix på en sådan måde, at

sugfix-hovedet hviler på den flade, der skal bores i. Skub

ikke føringsrøret 21 mere end nødvendigt hen over tele-

skoprøret 19, så en så stor del af skalaen forbliver synlig på

teleskoprøret 19.

– Spænd vingeskruen 20 igen. Løsne klemmeskruen 17 på

dybdeanslaget på sugfix.

– Forskyd dybdeanslaget 18 på teleskoprøret 19 på en så-

dan måde, at den afstand X, der vises på billedet, er i over-

ensstemmelse med den ønskede boredybde.

– Spænd klemmeskruen 17 i denne position.

Brug

Ibrugtagning

f Kontrollér netspændingen! Strømkildens spænding

skal stemme overens med angivelserne på el-værktø-

jets typeskilt. El-værktøj til 230 V kan også tilsluttes

220 V.

Indstil funktion

Med slag-/drejestop-kontakten 5 vælges funktionen til

el-værktøjet.

Bemærk: Ændre kun funktionen, når el-værktøjet er slukket!

Ellers kan el-værktøjet blive beskadiget.

– Drej slag-/drejestop-kontakten 5 hen på den ønskede posi-

tion.

Position til boring uden slag i træ,

metal, keramik og plast samt til

skruning
