28 | Español
1 609 929 V35 | (23.5.11) Bosch Power Tools
Inserte el útil en el portabrocas intercambiable de cierre
rápido 13. Sujete firmemente el anillo de retención del
portabrocas intercambiable de cierre rápido 13 y gire el
casquillo anterior en dirección al símbolo “ ”.
Verifique la sujeción firme del útil tirando del mismo.
Observación: En caso de haber abierto hasta el tope el por-
tabrocas, puede ocurrir que al intentar cerrar éste se perciba
un ruido de carraca y que no se consiga cerrar el portabrocas.
En este caso, gire una vez el casquillo anterior 14 en sentido
contrario a la dirección de la flecha. A continuación es posible
cerrar el portaútiles.
Gire el mando desactivador de percusión y giro 5 a la posi-
ción “Taladrar”.
Desmontaje de útiles sin SDS-plus (ver figura E)
Sujete firmemente el anillo de retención del portabrocas
intercambiable de cierre rápido 13. Abra el portaútiles gi-
rando el casquillo anterior en dirección al símbolo
“”.
Retire el útil.
Aspiración de polvo con el Saugfix (accesorio es-
pecial)
f El polvo de ciertos materiales como, pinturas que conten-
gan plomo, ciertos tipos de madera y algunos minerales y
metales, puede ser nocivo para la salud. El contacto y la
inspiración de estos polvos pueden provocar en el usuario
o en las personas circundantes reacciones alérgicas y/o
enfermedades respiratorias.
Ciertos polvos como los de roble, encina y haya son consi-
derados como cancerígenos, especialmente en combina-
ción con los aditivos para el tratamiento de la madera (cro-
matos, conservantes de la madera). Los materiales que
contengan amianto solamente deberán ser procesados
por especialistas.
A ser posible utilice un equipo para aspiración de polvo
apropiado para el material a trabajar.
Observe que esté bien ventilado el puesto de trabajo.
Se recomienda una mascarilla protectora con un filtro
de la clase P2.
Observe las prescripciones vigentes en su país sobre los
materiales a trabajar.
f Evite acumulaciones de polvo en el puesto de trabajo.
Los materiales en polvo se pueden inflamar fácilmente.
Montaje del Saugfix (ver figura F)
Para la aspiración de polvo se precisa un Saugfix (accesorio
especial). Al taladrar, el cabezal Saugfix es presionado conti-
nuamente contra la base por la fuerza de un resorte, consi-
guiéndose así que éste asiente continuamente contra la mis-
ma.
Pulse la tecla de ajuste del tope de profundidad 9 y retire el
tope de profundidad 11. Vuelva a presionar la tecla 9 y
monte por el frente el Saugfix en la empuñadura adicional
10.
Conecte una manguera de aspiración (diámetro 19 mm,
accesorio especial) a la boquilla de aspiración 16 del Sau-
gfix.
El aspirador debe ser adecuado para el material a trabajar.
Para aspirar polvo especialmente nocivo para la salud, cance-
rígeno, o polvo seco utilice un aspirador especial.
Ajuste de la profundidad de perforación en el Saugfix
(ver figura G)
Ud. puede fijar también la profundidad de perforación X de-
seada estando montado el Saugfix.
Inserte hasta el tope el útil SDS-plus en el portaútiles SDS-
plus 1. De no proceder así, el ajuste de la profundidad de
perforación es incorrecto debido a la movilidad que tiene
el útil SDS-plus.
Afloje el tornillo de mariposa 20 del Saugfix.
Asiente firmemente el útil, estando éste detenido, contra
el punto a taladrar. Al realizar esto, el útil SDS-plus deberá
asentar contra la superficie.
Desplace el tubo de guía 21 del Saugfix en el soporte de
forma que el cabezal de Saugfix asiente contra la base a ta-
ladrar. No desplace el tubo de guía 21 más de lo necesario
sobre el tubo telescópico 19 con el fin de que sea visible la
mayor parte posible de la escala del tubo telescópico 19.
Apriete nuevamente el tornillo de mariposa 20. Afloje el
tornillo de fijación 17 del tope de profundidad del Saugfix.
Desplace el tope de profundidad 18 sobre el tubo telescó-
pico 19 de manera que la distancia X mostrada en la figura
corresponda a la profundidad de perforación deseada.
Apriete el tornillo de fijación 17 en esa posición.
Operación
Puesta en marcha
f ¡Observe la tensión de red! La tensión de alimentación
deberá coincidir con las indicaciones en la placa de ca-
racterísticas de la herramienta eléctrica. Las herra-
mientas eléctricas marcadas con 230 V pueden funcio-
nar también a 220 V.

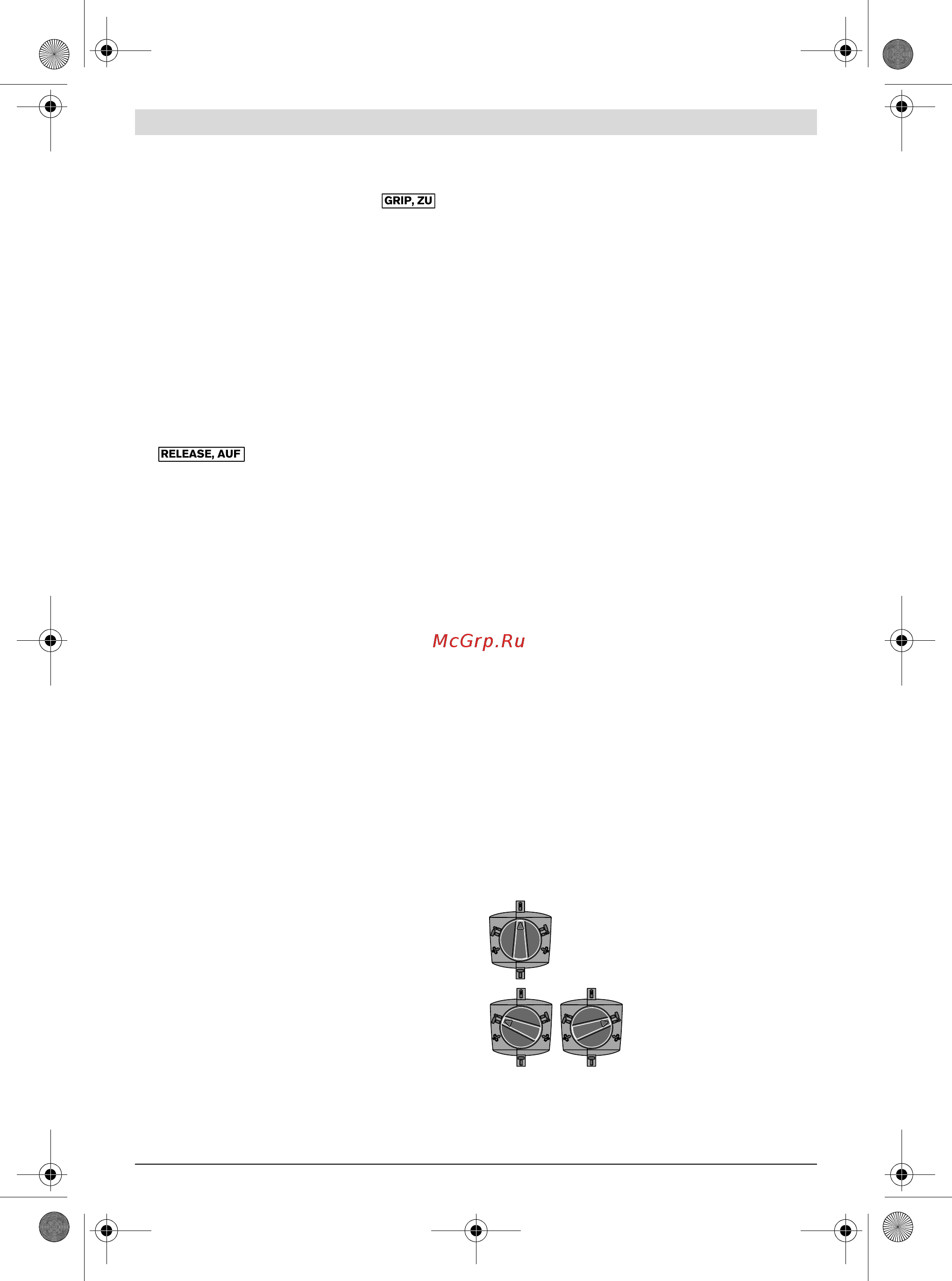

Ajuste del modo de operación
Con el mando desactivador de percusión y giro 5 puede Ud.
ajustar el modo de operación de la herramienta eléctrica.
Observación: ¡Únicamente cambie el modo de operación es-
tando desconectada la herramienta eléctrica! En caso contra-
rio podría dañarse la herramienta eléctrica.
Gire el mando desactivador de percusión y giro 5 a la posi-
ción deseada.
Posición para Taladrar, sin per-
cutir, en madera, metal, cerámica
y plástico, así como para atorni-
llar
Posición para Taladrar con per-
cusión en hormigón o piedra
Si el útil no comienza a girar inme-
diatamente nada más conectar la
herramienta eléctrica, déjela fun-
cionar a bajas revoluciones hasta
que gire también el útil.
