Hrvatski | 145
Bosch Power Tools 1 609 929 V35 | (23.5.11)
– Umetnite brzostežuću zamjenjivu steznu glavu 13.
– Čvrsto držite prsten za držanje brzostežuće zamjenjive
stezne glave 13. Otvorite stezač alata okretanjem prednje
čahure u smjeru simbola „“.
– Umetnite radni alat u brzostežuću zamjenjivu steznu glavu
13. Čvrsto držite prsten za držanje brzostežuće zamjenjive
stezne glave 13 i okrenite prednju čahuru u smjeru simbola
„“.
– Čvrsto dosjedanje provjerite potezanjem na alatu.
Napomena: Ako bi se stezač alata otvorio do graničnika, kod
okretanja stezača alata mogu se čuti šumovi preskakanja i
stezač alata se ne zatvara.
U ovom slučaju prednju čahuru okrenite 14 jedan puta u
smjeru suprotnom od smjera strelice. Nakon toga se stezač
alata može zatvoriti.
– Okrenite prekidač za zaustavljanje udaraca/rotacije 5 u
položaj „bušenje“.
Vađenje radnog alata bez SDS-plus (vidjeti sliku E)
– Čvrsto držite prsten za držanje brzostežuće zamjenjive
stezne glave 13. Otvorite stezač alata okretanjem prednje
čahure u smjeru simbola „“.
– Uklonite radni alat.
Usisavanje prašine sa Saugfix (pribor)
f Prašina od materijala kao što su premazi sa sadržajem
olova, neke vrste drva, mineralnih materijala i metala,
može biti štetna za zdravlje. Dodirivanje ili udisanje
prašine može uzrokovati alergijske reakcije i/ili oboljenja
dišnih putova korisnika električnog alata ili osoba koje se
nalaze u blizini.
Određena vrsta prašine, kao što je npr. prašina od
hrastovine ili bukve smatra se kancerogenom, posebno u
kombinaciji sa dodatnim tvarima za obradu drva (kromat,
zaštitna sredstva za drvo). Materijal koji sadrži azbest
smiju obrađivati samo stručne osobe.
– Po mogućnosti koristite usisavanje prašine prikladno
za materijal.
– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa filterom
klase P2.
Pridržavajte se važećih propisa za obrađivane materijale.
f Izbjegavajte nakupljanje prašine na radnom mjestu.
Prašina se može lako zapaliti.
Montaža Saugfix (vidjeti sliku F)
Za usisavanje prašine potreban je Saugfix (pribor). Kod
bušenja će Saugfix odskočiti natrag, tako da će se glava
Saugfix uvijek neposredno držati na podlozi.
– Pritisnite tipku za namještanje graničnika dubine 9 i
uklonite graničnik dubine 11. Ponovno pritisnite tipku 9 i
umetnite Saugfix sa prednje strane u dodatnu ručku 10.
– Priključite usisno crijevo (promjera 19 mm, pribor) na
usisni otvor 16 Saugfixa.
Usisavač mora biti prikladan za obrađivani materijal.
Kod usisavanja suhe prašine ili prašine koja je posebno
opasna za zdravlje, treba koristiti specijalni usisavač.
Namještanje dubine bušenja na Saugfix (vidjeti sliku G)
Željenu dubinu bušenja X možete utvrditi i kod montiranog
Saugfix.
– Uvucite SDS-plus radni alat do graničnika u stezač alata
SDS-plus 1. Mogućnost pomicanja SDS-plus alata mogla bi
inače dovesti do pogrešnog namještanja dubine bušenja.
– Otpustite leptirasti vijak 20 na Saugfix.
– Stavite električni alat bez uključivanja čvrsto na bušeno
mjesto. SDS-plus radni alat mora se kod toga osloniti na
bušeno mjesto.
– Pomaknite vodeću cijev 21 Saugfix-a u njegovom držaču,
tako da Saugfix glava naliježe na bušenu površinu. Vodeću
cijev 21 ne pomičite preko teleskopske cijevi 19 dalje nego
što je potrebno, tako da na teleskopskoj cijevi 19 ostane
vidljiv po mogućnosti veliki dio skale.
– Ponovno stegnite leptirasti vijak 20. Otpustite stezni vijak
17 na graničniku dubine Saugfix.
– Pomaknite graničnik dubine 18 tako na teleskopskoj cijevi
19, da razmak X prikazan na slici odgovara vašoj željenoj
dubini bušenja.
– Stegnite stezni vijak 17 u ovom položaju.
Rad
Puštanje u rad
f Pridržavajte se mrežnog napona! Napon izvora struje
mora se podudarati s podacima na tipskoj pločici
električnog alata. Električni alati označeni s 230 V
mogu raditi i na 220 V.

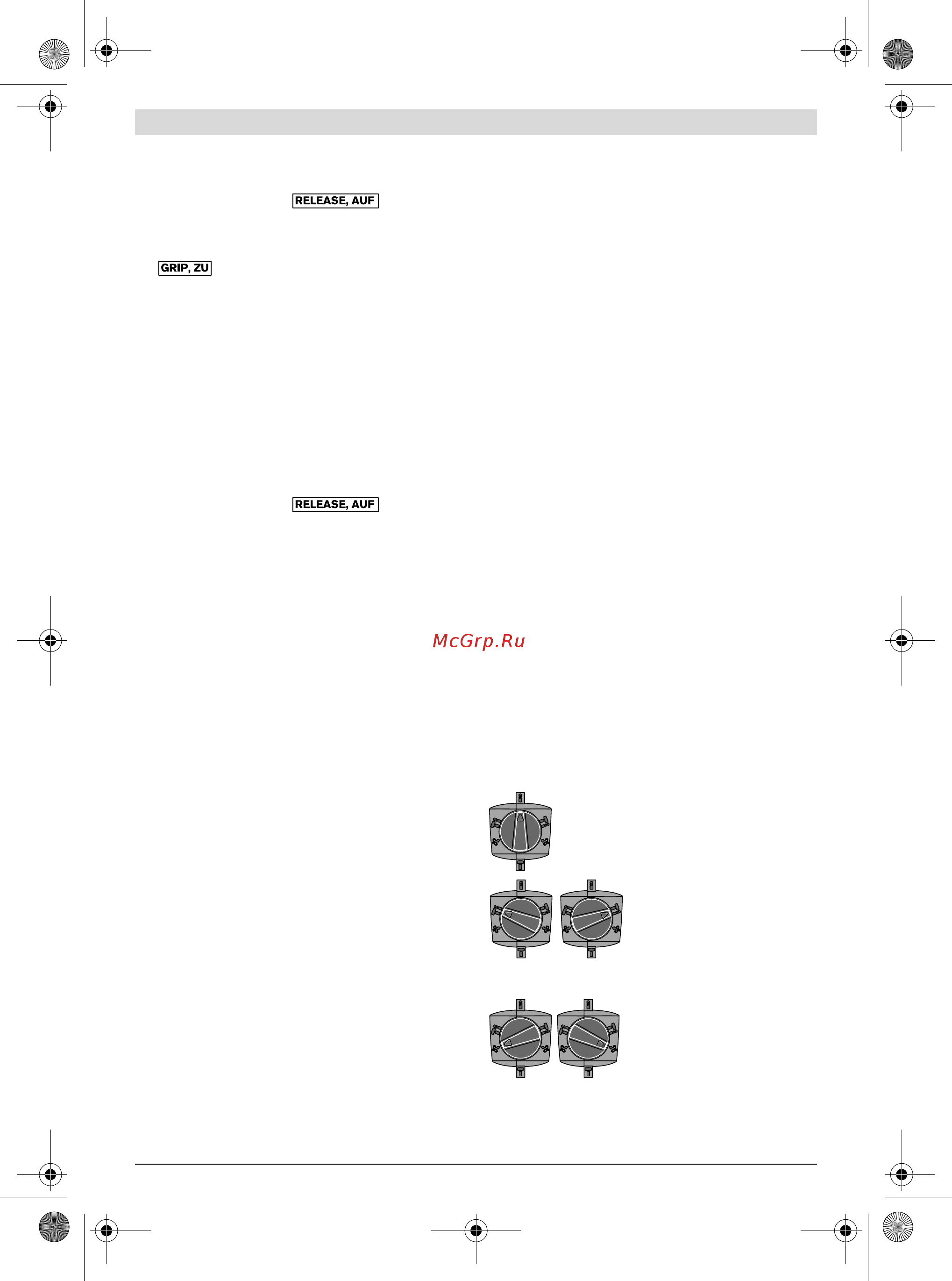

Namještanje vrste rada
Sa prekidačem za zaustavljanje udaraca/rotacije 5 odaberite
način rada električnog alata.
Napomena: Vrstu rada promijenite samo kod isključenog
električnog alata! Električni alat bi se inače mogao oštetiti.
– Okrenite prekidač za zaustavljanje udaraca/rotacije 5 u
željeni položaj.
Položaj za bušenje bez čekića u
drvo, metal, keramiku i plastiku,
kao i za uvijanje vijaka
Položaj za bušenje čekićem u
beton ili kamen
Ukoliko se radni alat kod
uključivanja neće odmah
okrenuti, ostavite da električni
alat polako radi sve dok se ne
okrene.
Položaj Vario-Lock za reguliranje
položaja rada sa dlijetom
OBJ_BUCH-337-005.book Page 145 Monday, May 23, 2011 11:45 AM
