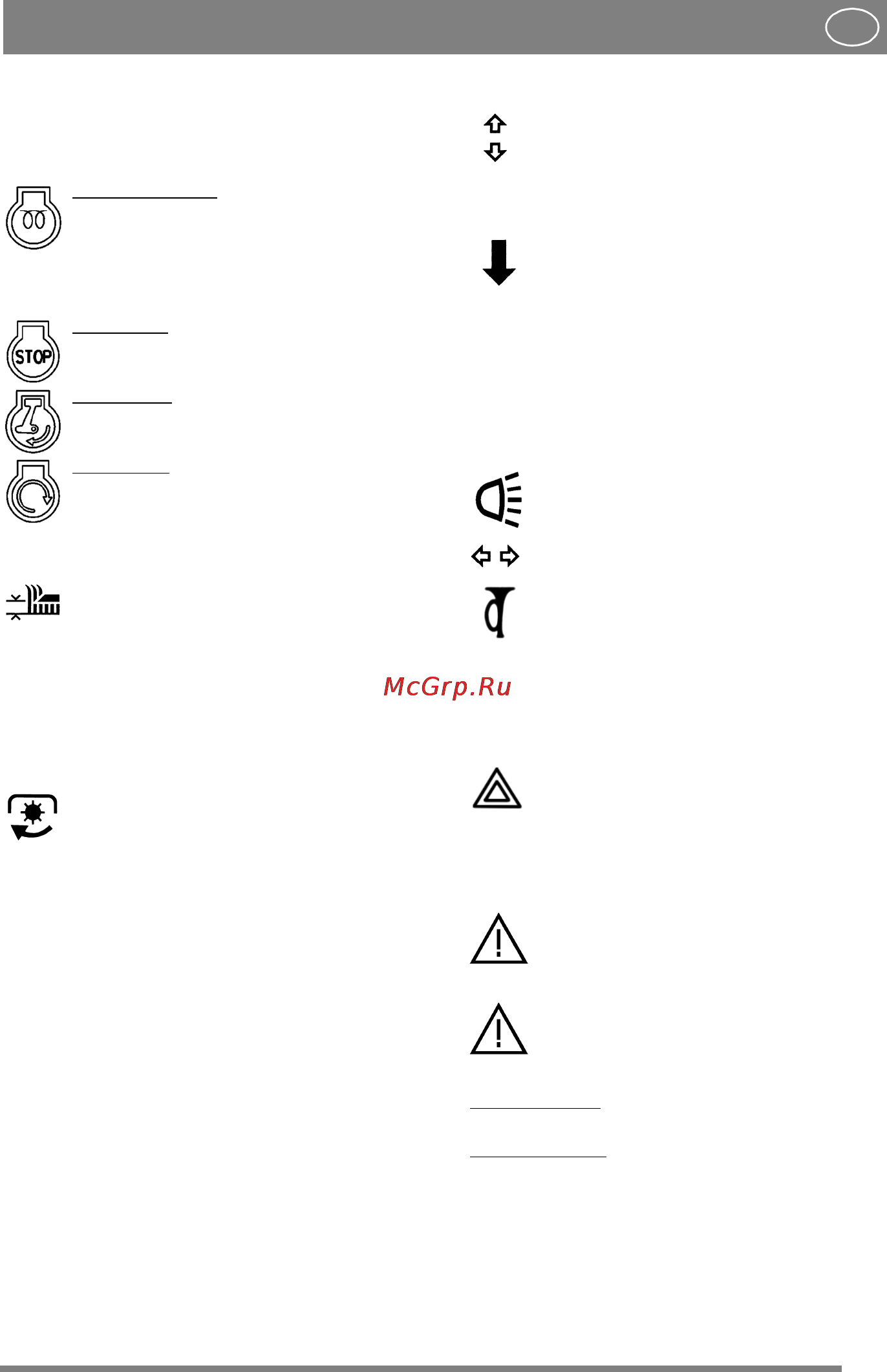

3.4.10 Tændingslås (1:V)
Tændingslåsen bruges til at starte og stoppe mo-
toren.
Fire stillinger:
Glødningsstilling
: Cylindrene varmes op
for at sikre en lettere start. Hold i denne
stilling som beskrevet nedenfor ved lave
temperaturer, før motoren startes.
26B, 26H: maks. 5 sekunder
32H: maks. 15 sekunder
Stopstilling
: Motoren er stoppet. Nøglen
kan tages ud.
Kørestilling
: Passeres ved start, og anv-
endes når motoren er i gang.
Startstilling
: Den elektriske startmotor ak-
tiveres, når nøglen drejes til den fjederbe-
lastede startstilling. Lad nøglen gå tilbage
til kørestillingen, når motoren er startet.
3.4.11 Kontakt (1:G1)
Kontakten kan eksempelvis anvendes til
trinløs indstilling af klippehøjden for klip-
peenheder med elektronisk indstilling af
klippehøjde.
Kontakten styrer forbindelsen (1:G) med vekslen-
de polaritet.
3.4.12 Kontakt (1:PTO1)
Kontakt til til- og frakobling af drift af front-
monterede redskaber. To stillinger:
1. Tryk på kontaktens forreste del - PTO
kobles til. Symbolet lyser.
2. Tryk på kontaktens bageste del - PTO
kobles fra.
Maskiner med remdrevet PTO:
Håndtaget aktiverer en magnetkobling, der over-
fører kraften fra motoren til PTO-remskiven i
knækleddet. Kun til drift af frontmonteret tilbehør.
Maskiner med hydraulisk PTO:
For at undgå unødige trykforøgelser i hydrau-
liksystemet skal gashåndtaget stå på ¼ gas, før
det den hydrauliske PTO kobles til.
Håndtaget aktiverer en ventil, der overfører kraft-
en fra hydraulikpumpen til det frontmonterede red-
skab.
Kraften overføres derefter hydraulisk til redskabet
via hydraulikudtaget (1:PTO).
3.4.13 Kontakt (1:O1)
Kontakten har tre indstillinger og kan ek-
sempelvis anvendes ved brug af en
grusspreder.
Kontakten styrer forbindelsen (5:O).
3.4.14Kontakt (1:P1)
Kontakten har tre indstillinger og kan ek-
sempelvis anvendes til hævning og sæn-
kning af en bagmonteret rive
Kontakten styrer forbindelsen (5:P).
3.4.15Kontakt (1:R/Re)
Kontakten har to positioner og angiver,
hvilket hydraulikudtag der skal aktiveres
af håndtaget (1:R1). Se også “3.4.3”.
3.4.16 Timetæller (1:H)
Viser antallet af driftstimer. Fungerer kun, når mo-
toren er i gang.
3.4.17 El-styring (1:AE)
El-styring er ekstraudstyr.
El-styringen styrer følgende funktioner:
Frontlys
Blinklys
Horn
Se symbolerne på håndtaget for den aktuelle funk-
tion.
3.4.18 Katastrofeblink (1:Y)
Katastrofeblink er ekstraudstyr.
Kontakten bruges til at aktivere katastro-
feblinket, dvs. alle blinklys og indikatoren
(1:Y1) blinker samtidigt.
3.4.19 Udkoblingshåndtag (7, 8:U)
Håndtag til udkobling af den trinløse transmission.
Gør det muligt at flytte maskinen.
Udkoblingshåndtaget må aldrig be-
finde sig mellem den yderste og inderste
position. Dette overopheder og beskadi-
ger transmissionen.
Maskinen må aldrig bugseres men skal
flyttes på en påhængsvogn. Bugsering
kan skade transmissionen
Håndtaget har følgende to indstillinger:
Håndtaget udad
:
Hydraulikpumpen er koblet til for almindelig drift.
Håndtaget indad
:
Hydraulikolien kobles forbi hydraulikpumpen og
kan føres rundt i systemet, uden at hydraulik-
pumpen blokerer strømningen. Maskinen kan
flyttes. Strømningen er dog begrænset, hvorfor det
kræver relativt meget kraft at flytte maskinen.
