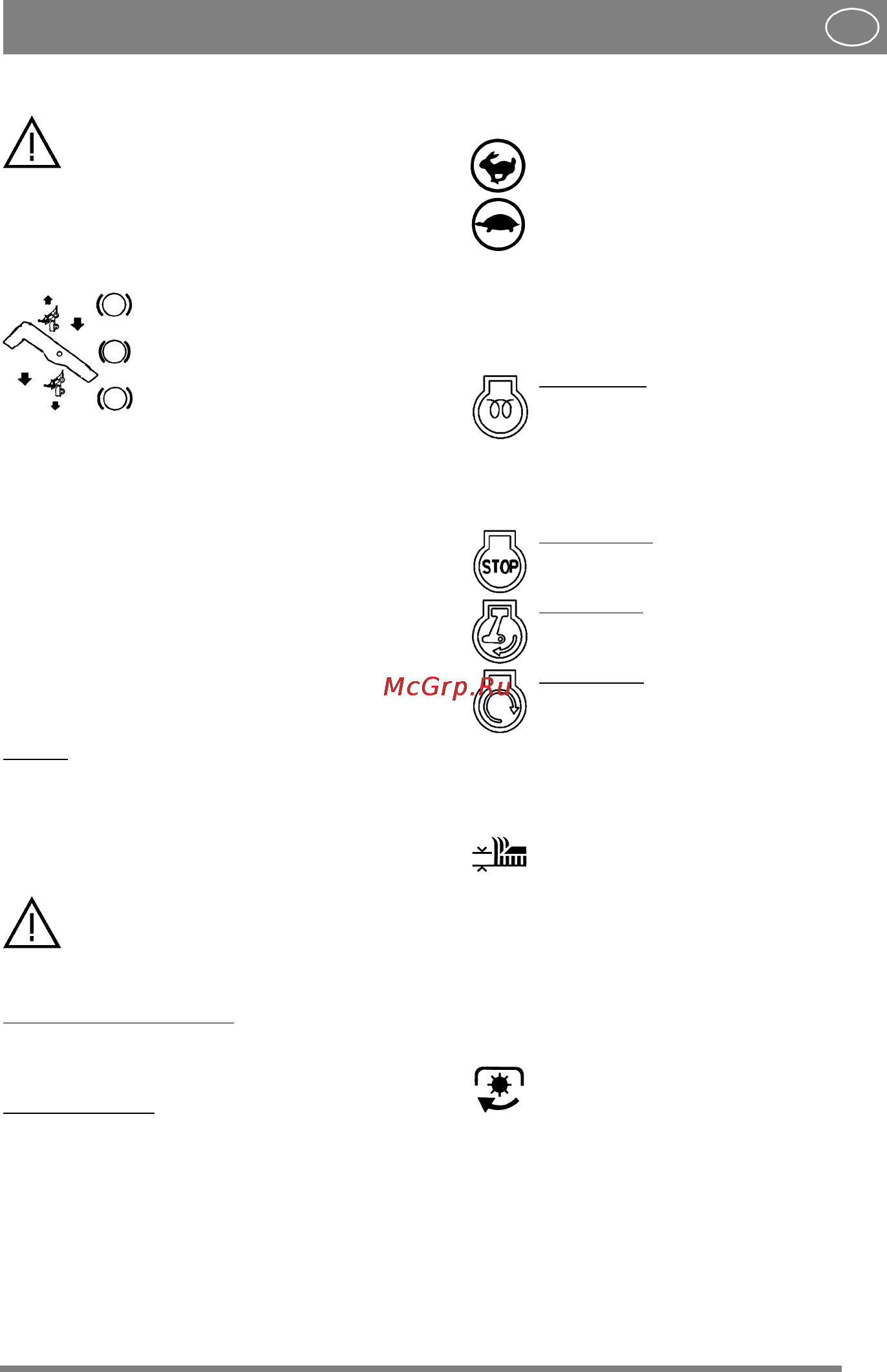

3.4.6 Antrieb-Betriebsbremse (1:N)
Wenn die Maschine beim Loslassen des
Pedals nicht wie erwartet bremst, ist
das linke Pedal (1:P) als Notbremse zu
benutzen.
Das Pedal bestimmt das Übersetzungsverhältnis
zwischen Motor und Antriebsrädern (= Ge-
schwindigkeit). Wird das Pedal losgelassen, wird
die Betriebsbremse aktiviert.
1. Pedal nach vorn drücken –
das Gerät bewegt sich nach
vorn.
2. Pedal unbetätigt – das Gerät
steht still.
3. Pedal nach hinten drücken –
das Gerät fährt rückwärts.
4. Druck auf das Pedal verringern – das Gerät be-
ginnt zu bremsen.
Die maximale Geschwindigkeit kann mit Sperre
(1:AG) auf die optimale Arbeitsgeschwindigkeit
reduziert werden.
3.4.7 Geschwindigkeitssperre (1:AG)
Der Geschwindigkeitsbereich des Geräts kann ein-
geschränkt werden, indem das Pedal Antrieb-Be-
triebsbremse (1:N) mit der
Geschwindigkeitssperre (1:AG) gestoppt wird.
Bei aktivierter Geschwindigkeitssperre wird eine
optimale Maximalgeschwindigkeit bei der Arbeit
mit dem Arbeitsgerät erreicht.
Sperren
:
Drehen Sie den Geschwindigkeitsregler nach
vorne.
Zurückstellen
Drehen Sie den Geschwindigkeitsregler zurück.
3.4.8 Lenkrad (1:T)
Ändern Sie die Lenkradeinstellung
nicht während der Fahrt.
Das Lenkrad kann stufenlos in der Höhe sowie mit
unterschiedlichen Winkeln eingestellt werden.
Höherstellen und Absenken
:
Lösen Sie den Drehknopf (1:S) an der Lenksäule
und stellen Sie das Lenkrad auf die gewünschte
Höhe ein. Drehen Sie es anschließend wieder fest.
Winkeleinstellung
:
Lösen Sie das Bedienelement (1:AF) an der Seite
der Steuerkonsole und stellen Sie den gewün-
schten Winkel ein. Ziehen Sie das Bedienelement
anschließend wieder fest.
3.4.9 Gashebel (1:X)
Zur Regulierung der Motordrehzahl.
Vollgas – die Maschine sollte stets mit
Vollgas betrieben werden.
Leerlauf.
3.4.10 Zündschloss (1:V)
Das Zündschloss dient zum Anlassen und Abstel-
len des Motors.
Vier Stellungen:
Glühstellung
: Für einen leichteren Start
werden die Zylinder vorgewärmt. Halten
Sie bei niedrigen Temperaturen den
Schlüssel wie unten angegeben in dieser
Stellung, bevor der Motor gestartet wird.
26B, 26H: max. 5 s
32H: max. 15 s
Stoppstellung
: Der Motor ist abgestellt.
Der Schlüssel kann abgezogen werden.
Fahrstellung
Wird beim Start übersprun-
gen und verwendet, wenn der Motor läuft.
Startstellung
: Wenn der Schlüssel in die
zurückfedernde Startstellung gedreht
wird, wird der elektrische Anlasser aktivi-
ert. Wenn der Motor angesprungen ist, ist
der Schlüssel in die Fahrstellung zurück-
federn zu lassen.
3.4.11 Stromschalter (1:G1)
Der Stromschalter kann z. B. für die
stufenlose Einstellung der Schnitthöhe an
einem Mähwerk mit elektrischer Schnit-
thöhenverstellung verwendet werden.
Der Stromschalter schaltet die Polarität von An-
schluss (1:G) um.
3.4.12 Stromschalter (1:PTO1)
Schalter zum Ein- und Ausschalten des Antriebs
eines frontseitig montierten Arbeitsgeräts. Zwei
Stellungen:
1. 1. Vorderen Schalterteil drücken – PTO
wird eingeschaltet. Das Symbol leuchtet
auf.
2. Hinteren Schalterteil drücken – PTO
wird ausgeschaltet.
Maschinen mit riemengetriebenem PTO:
Das Bedienelement aktiviert eine Magnetkup-
plung, über die die Kraft vom Motor auf die PTO-
Riemenscheibe im Knicklenkpunkt übertragen
wird. Dient nur zum Antrieb von frontseitig mon-
tiertem Zubehör.
