6 Механический монтаж
6.1 Перед монтажом
УВЕДОМЛЕНИЕ
Перед установкой преобразователя частоты
необходимо разработать проект его установки.
Пренебрежение этой стадией может привести к
дополнительным трудозатратам во время и после
монтажа.
Выберите наилучшее возможное место эксплуатации с
учетом следующих факторов:
•
Рабочая температура окружающей среды
•
Способ монтажа
•
Способ охлаждения блока
•
Положение преобразователя частоты
•
Прокладка кабелей
•
Убедитесь, что источники питания подают
надлежащее напряжение и обеспечивают
достаточный ток
•
Убедитесь, что номинальный ток двигателя не
превышает максимальный ток преобразователя
частоты
•
Если преобразователь частоты не имеет
встроенных плавких предохранителей,
убедитесь, что внешние предохранители
рассчитаны на соответствующий ток
Подробнее см. далее в этой главе.
6.1.1
Приемка преобразователя частоты
Во время приемки преобразователя частоты убедитесь
в целостности упаковки и обратите внимание на любые
повреждения, которые могли произойти во время
транспортировки блока. При обнаружении повреждения
обратитесь в транспортную компанию с
соответствующей претензией.
Кроме того, посмотрите на паспортную табличку,
описанную в Рисунок 6.1, и убедитесь в том, что заказ
соответствует данным паспортной таблички.

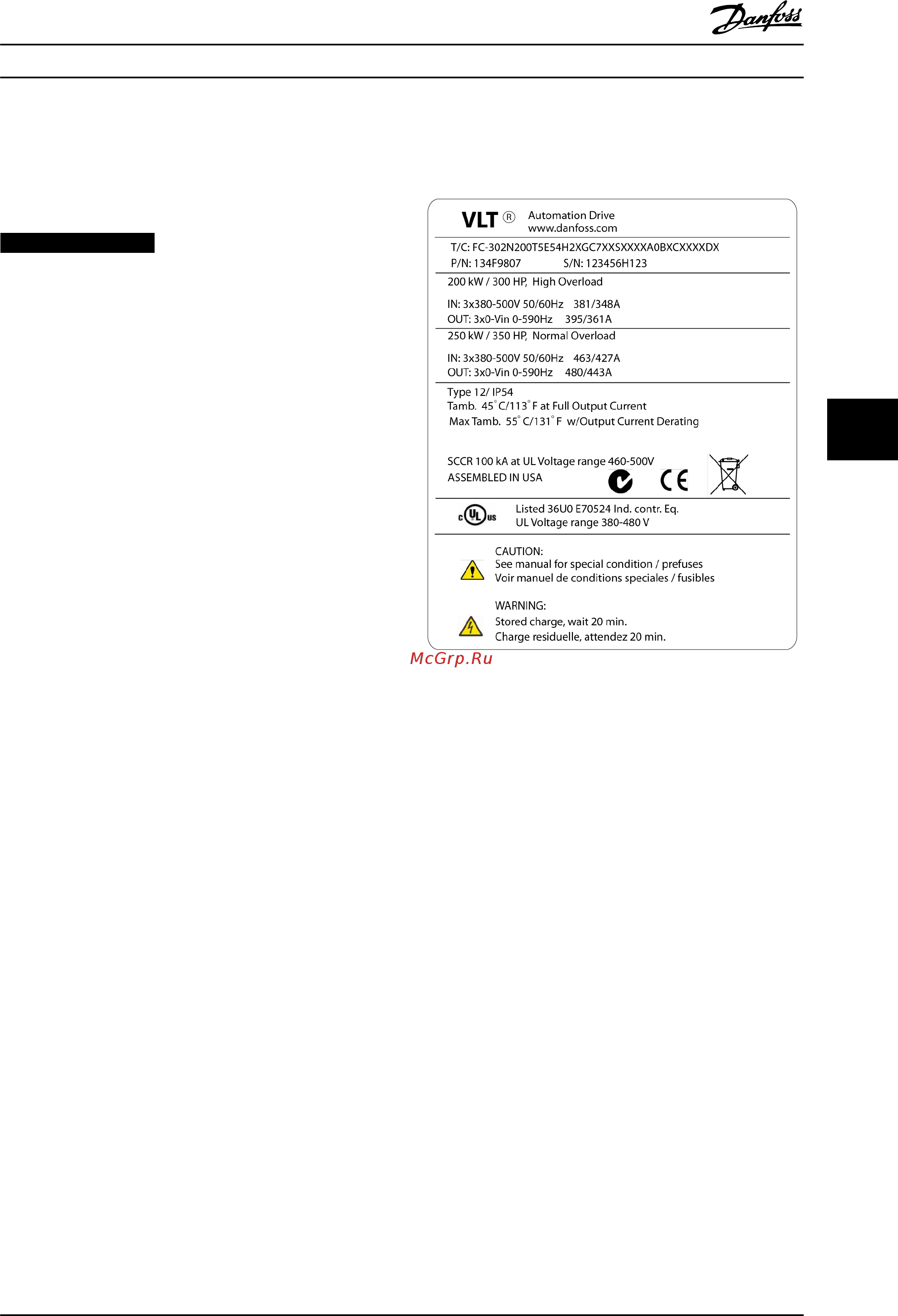

Рисунок 6.1 Паспортная табличка
6.1.2
Транспортировка и распаковка
Перед распаковкой преобразователя частоты
рекомендуется поместить его как можно ближе к месту
окончательной установки. Удалите коробку и поместите
преобразователь частоты на как можно более длинную
паллету.
Механический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 121
