6.2.12 Установка подставки для корпусов типоразмера E
Как можно видеть на Рисунок 6.101, нижнюю пластину у Е1 можно установить как изнутри, так и снаружи корпуса, что
что расширяет возможности процесса монтажа. При монтаже снизу уплотнения и кабели можно установить до того,
как преобразователь частоты будет установлен на подставку.
176FA269.10

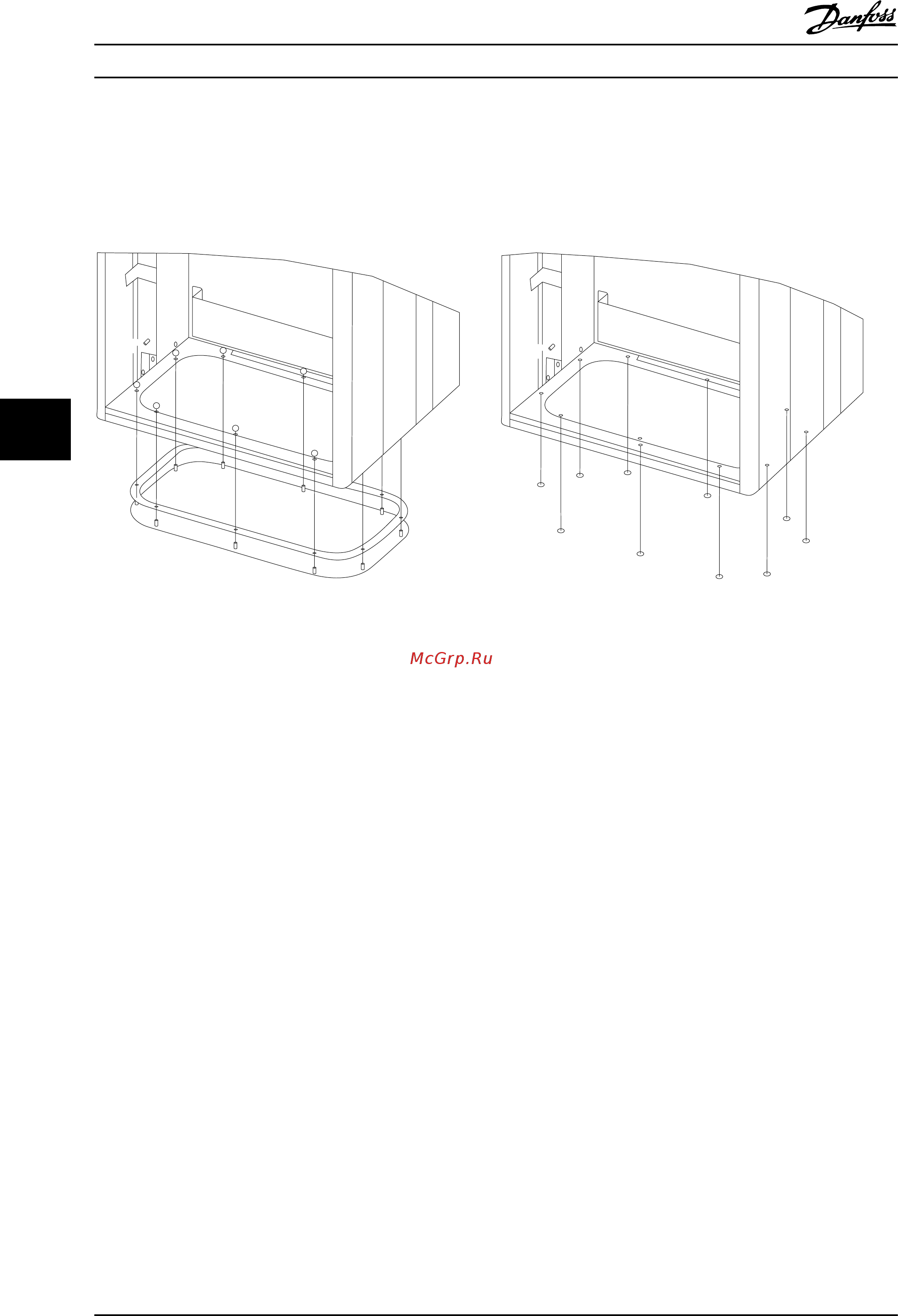

Рисунок 6.101 Монтаж нижней платы, типоразмер E1.
Чтобы установить монтируемый на подставке блок типоразмера Е, выполните следующие действия.
1. Используя невыпадающую стопорную шайбу и плоскую шайбу, закрепите каждый из болтов M10 x 30 мм
через пластину основания в резьбовом отверстии в основании. Используйте четыре болта для каждого
шкафа.
Механический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
184 MG34S250 — Вер. 29-11-2013
