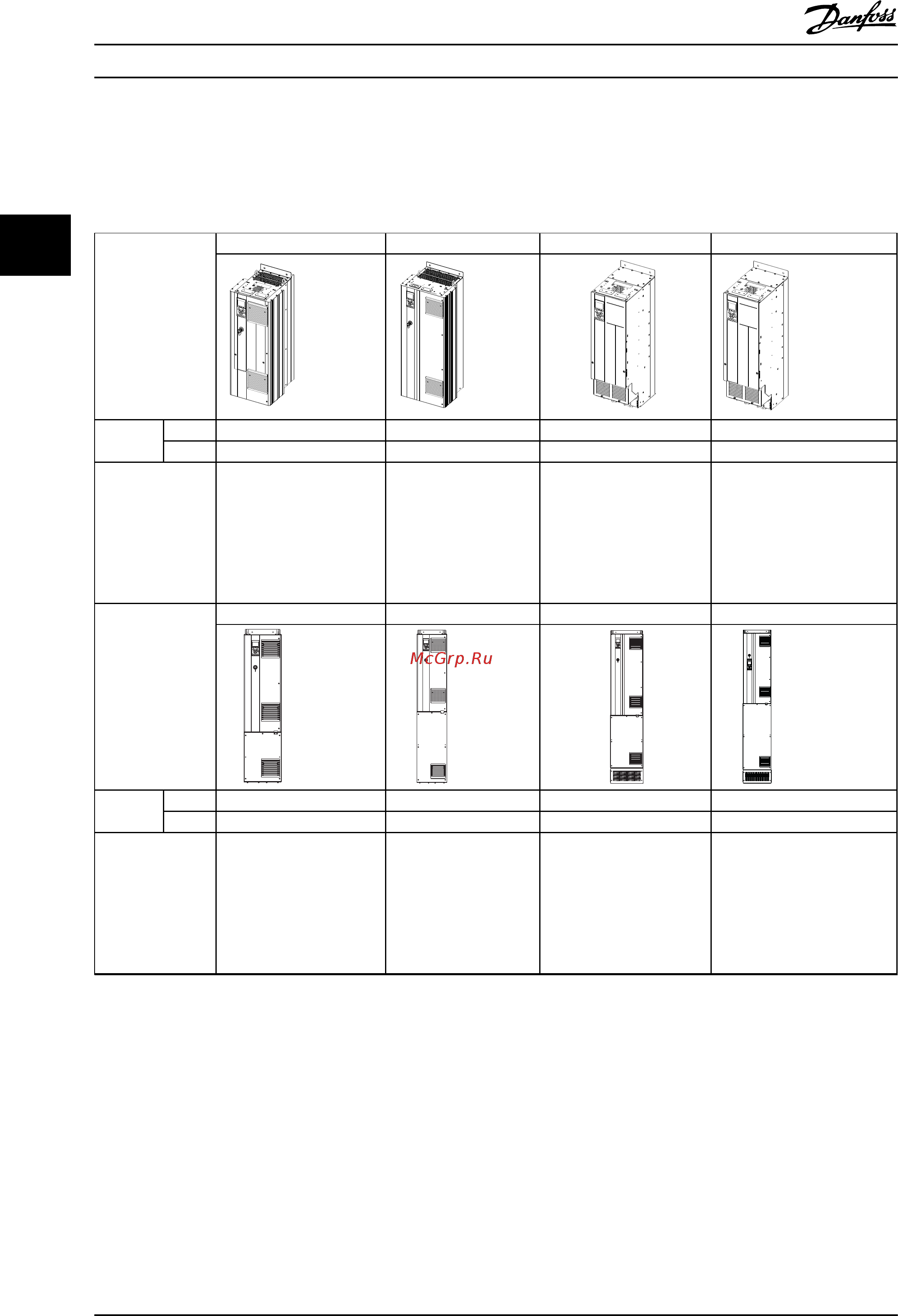

3 Общие сведения об изделии
3.1 Обзор изделия
Типоразмер D1h D2h D3h D4h
130BC510.10
130BC511.10
130BC512.10
130BC513.10
Защита
корпуса
IP 21/54 21/54 20 20
NEMA Тип 1/Тип 12 Тип 1/Тип 12 Шасси Шасси
Высокая
перегрузка
относительно
номинальной
мощности —
перегрузка по
моменту 160 %
90–132 кВт при 400 В
(380–500 В)
55–132 кВт при 690 В
(525–690 В)
160–250 кВт при 400 В
(380–500 В)
160–315 кВт при 690 В
(525–690 В)
90–132 кВт при 400 В
(380–500 В)
55–132 кВт при 690 В
(525–690 В)
160–250 кВт при 400 В
(380–500 В)
160–315 кВт при 690 В
(525–690 В)
Типоразмер D5h D6h D7h D8h
130BD458.10
130BD459.10
130BD460.10
130BD461.10
Защита
корпуса
IP 21/54 21/54 21/54 21/54
NEMA Тип 1/Тип 12 Тип 1/Тип 12 Тип 1/Тип 12 Тип 1/Тип 12
Высокая
перегрузка
относительно
номинальной
мощности —
перегрузка по
моменту 160 %
90–132 кВт при 400 В
(380–500 В)
55–132 кВт при 690 В
(525–690 В)
90–132 кВт при 400 В
(380–500 В)
55–132 кВт при 690 В
(525–690 В)
160–250 кВт при 400 В
(380–500 В)
160–315 кВт при 690 В
(525–690 В)
160–250 кВт при 400 В
(380–500 В)
160–315 кВт при 690 В
(525–690 В)
Таблица 3.1 Обзор изделия, 6-импульсные преобразователи частоты
Общие сведения об изделии
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
20 MG34S250 — Вер. 29-11-2013
