3.4.6 ПИД-регул. проц.
ПИД-регулятор процесса может использоваться для регулирования параметров применения, которые могут
измеряться датчиком (например, датчиком давления, температуры, расхода) и корректироваться подключенным
двигателем с помощью насоса или вентилятора.
В Таблица 3.10 показаны конфигурации регулирования, в которых возможно регулирование процесса. Если
используется принцип векторного регулирования двигателя с помощью магнитного потока, необходимо также
произвести настройку параметров ПИД-регулятора скорости. Области действия регулятора скорости указаны в
глава 3.2.2 Структура управления в VVC
plus
Усовершенствованное векторное управление.
1-00 Режим конфигурирования 1-01 Принцип управления двигателем
U/f
VVC
plus
Flux без датчика Flux с ОС от двигат.
[3] Процесс Отсутствует Процесс Процесс и скорость Процесс и скорость
Таблица 3.10 Конфигурации управления процессом
УВЕДОМЛЕНИЕ
ПИД-регулятор процесса может работать при значениях параметров, установленных по умолчанию; тем не менее,
настоятельно рекомендуется провести оптимизацию характеристик управления системой. Реализация полного
потенциала возможностей обоих способов управления двигателем зависит от правильной настройки ПИД-
регулятора скорости. Настройка ПИД-регулятора скорости выполняется до настройки ПИД-регулятора процесса.
P 7-30
normal/inverse
PID
P 7-38
*(-1)
Feed forward
Ref.
Handling
Feedback
Handling
% [unit]
% [unit]
%
[unit]
%
[speed]
Scale to
speed
P 4-10
Motor speed
direction
To motor
control
Process PID
130BA178.10
_
+
0%
-100%
100%
0%
-100%
100%

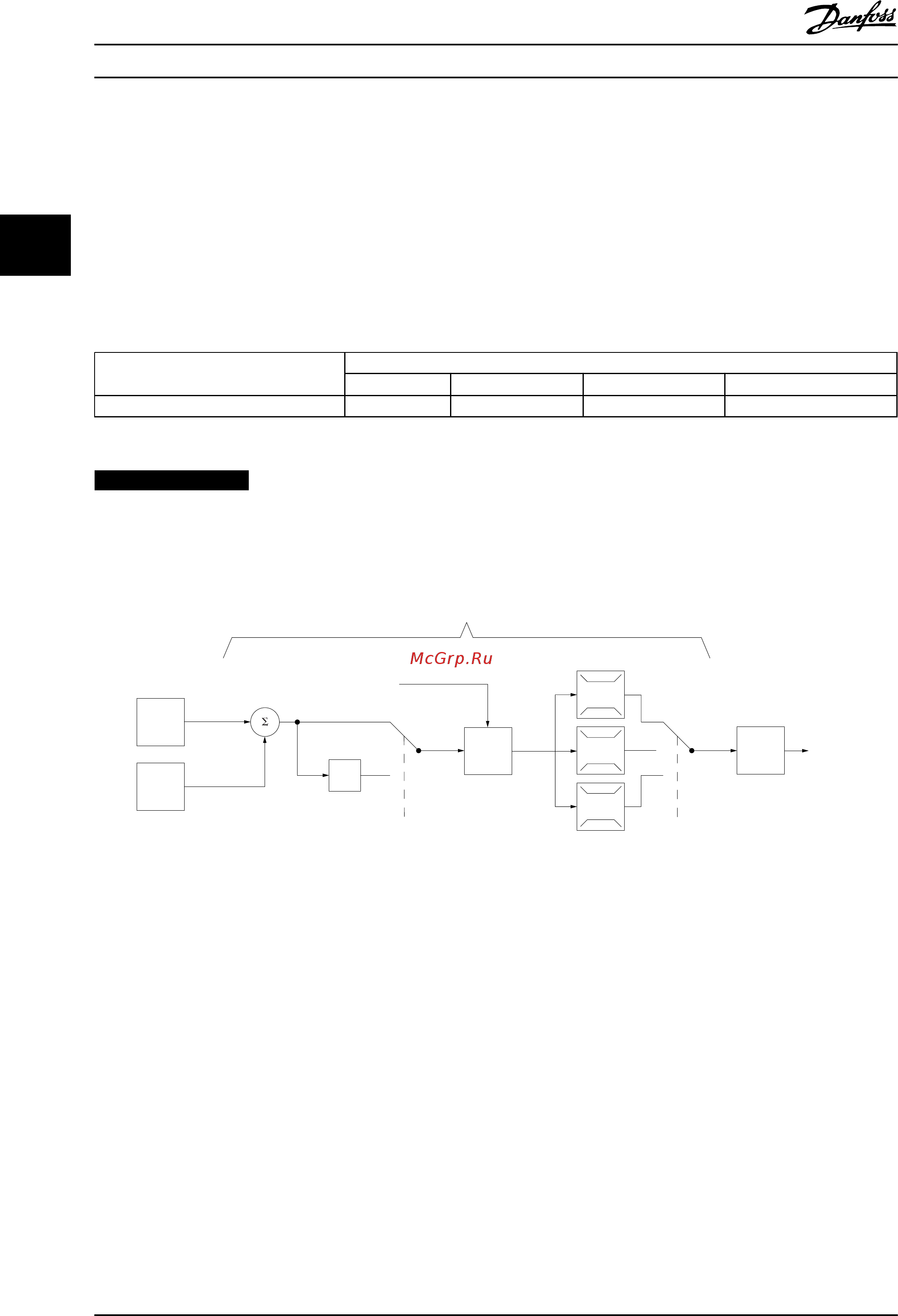

Рисунок 3.22 Схема ПИД-регулятора процесса
Общие сведения об изделии
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
42 MG34S250 — Вер. 29-11-2013
33
