0 0.0[ ]
51 2.0[ ]
226 8.9[ ]
266 10.5[ ]
441 17.4[ ]
0 0.0[ ]
28 1.1[ ]
167 6.6[ ]
195 7.7[ ]
A
0 0.0[ ]
176FA279.11

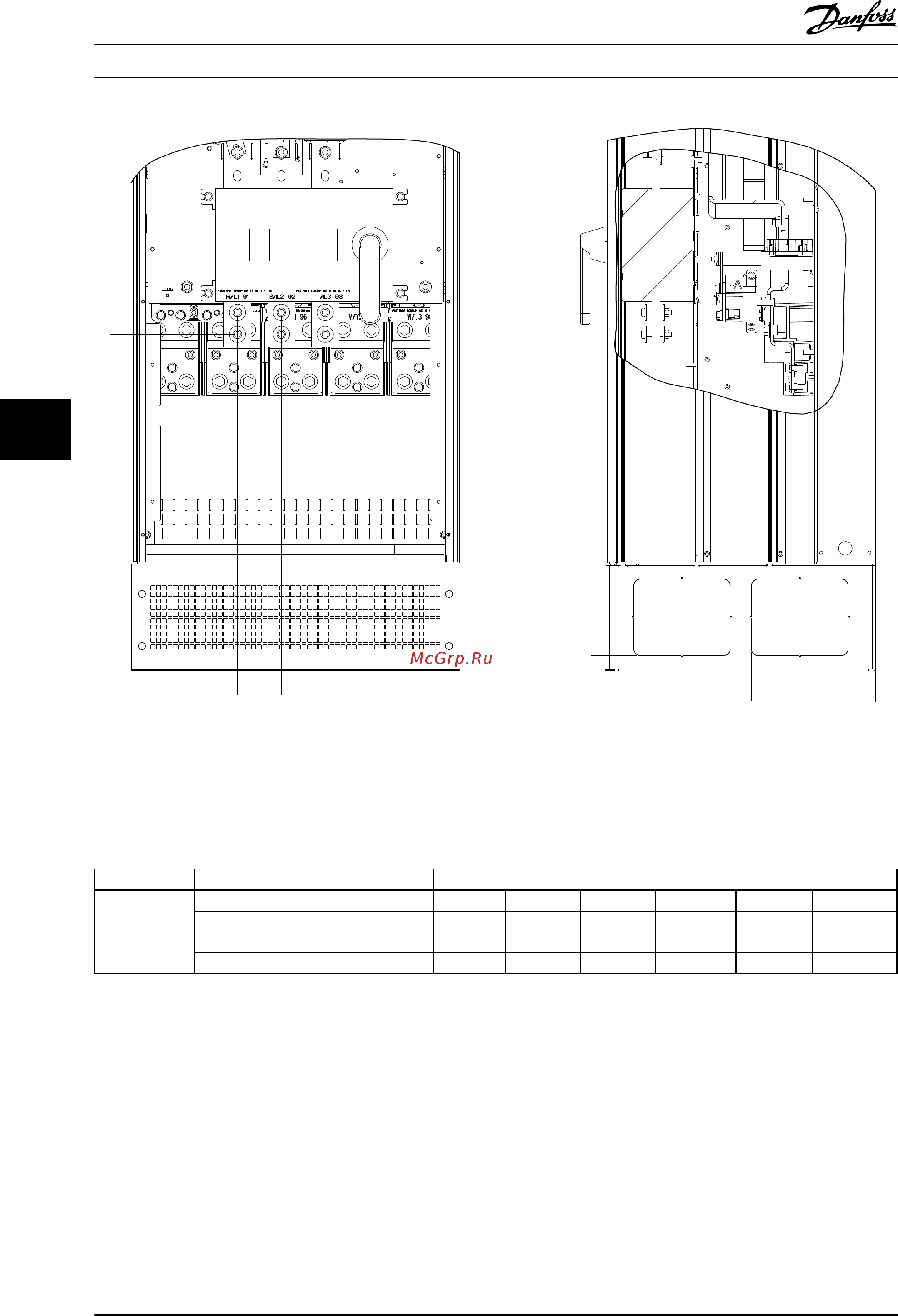

Рисунок 6.63 Расположение разъемов питания (расположение разъединителя) на корпусе IP21 (NEMA тип 1) и IP54
(NEMA тип 12)
Типоразмер Тип блока Габариты для клемм расцепителя, мм (дюймы)
E1
IP54/IP21 UL и NEMA1/NEMA12 A B C D E F
250/315 кВт (400 В) и
355/450–500/630 кВт (690 В)
381 (15,0) 253 (9,9) 342 (13,5) 431 (17,0) 562 (22,1)
Не
определен
315/355–400/450 кВт (400 В) 371 (14,6) 251 (9,9) 341 (13,4) 431 (17,0) 416 (16,4) 455 (17,9)
Таблица 6.33 Пояснения к Рисунок 6.63
Механический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
160 MG34S250 — Вер. 29-11-2013
66
