9.2 Модуль входов/выходов общего
назначения MCB 101
Модуль MCB 101 используется для увеличения
количества цифровых и аналоговых входов и выходов
FC 302. МСВ 101 устанавливается в гнездо B в VLT
®
AutomationDrive.
Размещение:
•
Дополнительный модуль МСВ 101
•
Дополнительное крепление LCP
•
Клеммная крышка
General Purpose I/O
SW. ver. XX.XX
MCB 101
FC Series
Code No. 130BXXXX
B slot
X30/
AIN4
7 8654321 9 10 11 12
AIN3
GND(2)
24V
AOUT2
DOUT4
DOUT3
GND(1)
DIN7
COM
DIN
DIN8
DIN9
130BA208.10

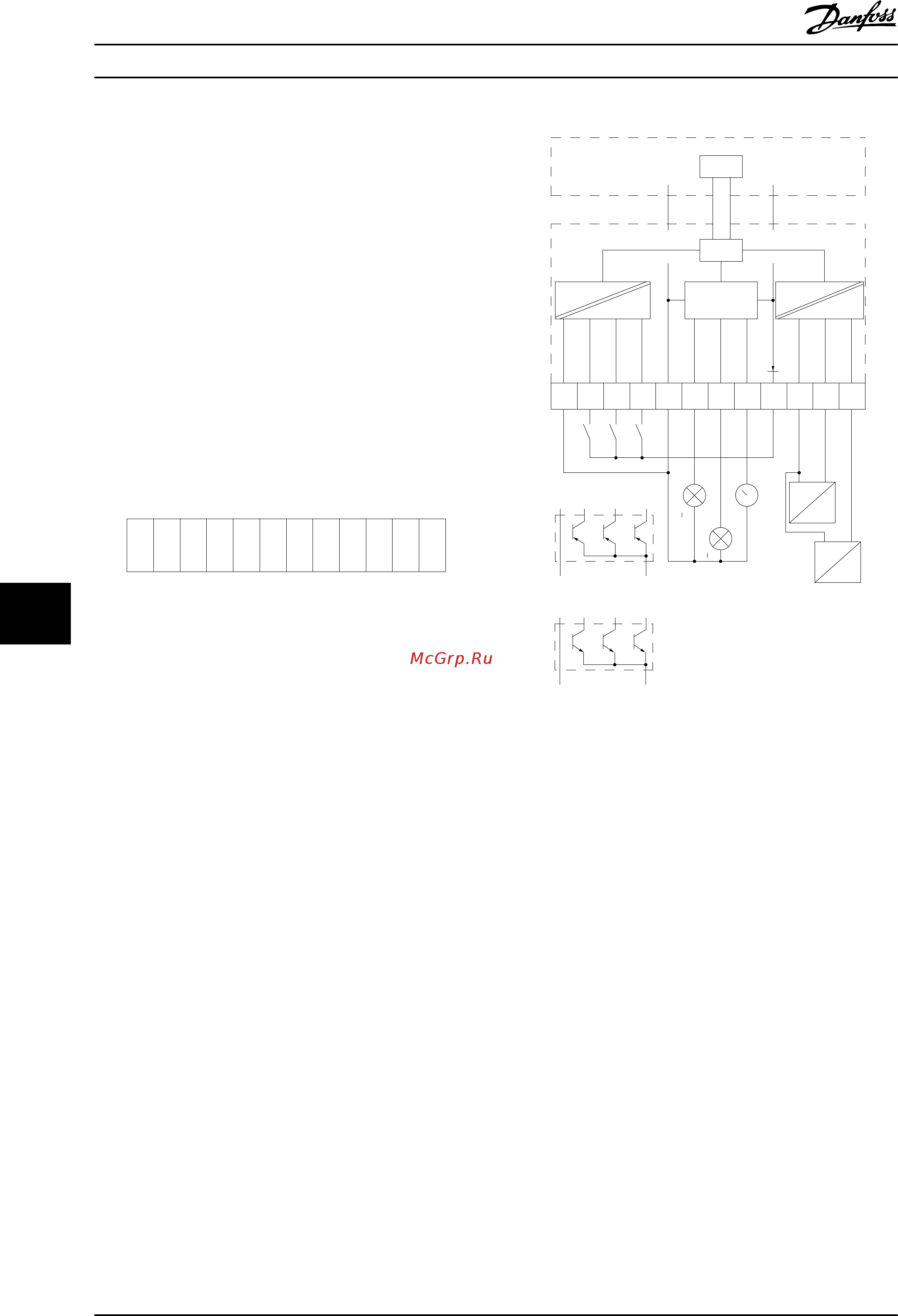

Рисунок 9.2 Дополнительный модуль МСВ 101
9.2.1 Гальваническая развязка в MCB 101
Цифровые/аналоговые входы гальванически
изолированы от других входов/выходов на плате MCB
101 и на плате управления преобразователя частоты.
Цифровые/аналоговые выходы на плате МСВ 101
гальванически изолированы от других входов/выходов
на MCB 101, но не изолированы от входов/выходов на
плате управления преобразователя частоты.
Если цифровые входы 7, 8 или 9 должны подключаться
для работы от внутреннего источника питания 24 В
(клемма 9), необходимо соединить клеммы 1 и 5, как
показано на Рисунок 9.3.
130BC526.11
1
2 3
4 5
6
7
8
9 10
11
12
COM DIN
DIN7
DIN8
DIN9
GND(1)
DOUT3
0/24 V DC
DOUT4
0/24 V DC
AOUT2
0/4-20 mA
24 V
GND(2)
AIN3
AIN4
RIN=
5k ohm
RIN=
10k ohm
-0 to +10
VDC
-0 to +10
VDC
0 V 24 V
0 V 24 V
24 V DC0 V
0 V24 V DC
<500 ohm
>600 ohm
>600 ohm
X30/
DIG IN
DIG &
ANALOG
OUT
ANALOG
IN
CPU
CAN BUS
CPU
Control card (FC 100/200/300)
General Purpose
I/O option MCB 101
PLC
(PNP)
PLC
(NPN)
Рисунок 9.3 Принципиальная схема
Дополнительные устройства и...
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
258 MG34S250 — Вер. 29-11-2013
