Расположение клемм — шкаф дополнительных устройств с автоматическим выключателем/ выключателем в
литом корпусе (F3 и F4 )
При планировании подвода кабелей имейте в виду, что клеммы расположены так, как показано на приведенных ниже
чертежах.
0.0 [0.00]
134.6 [5.30]
104.3 [4.11]
0.0 [0.00]
179.3 [7.06]
219.6 [8.65]
294.6 [11.60]
334.8 [13.18]
409.8 [16.14]
436.9 [17.20]
0.0 [0.00]
532.9 [20.98]
0.0 [0.00]
44.4 [1.75]
244.4 [9.62]
154.0 [6.06]
344.0 [13.54]
1
2
3
4
5
130BA852.11

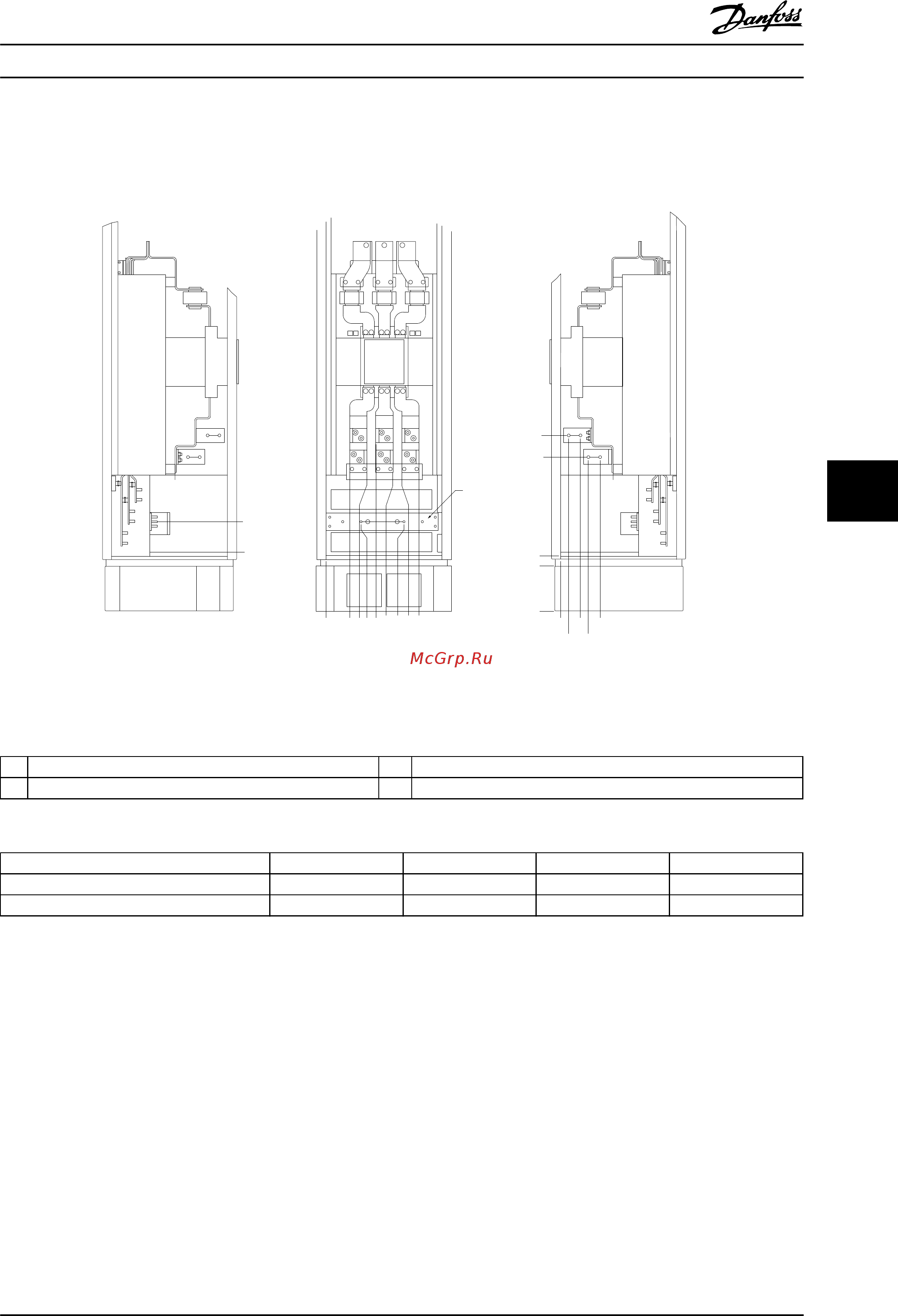

Рисунок 7.30 Расположение клемм — шкаф дополнительных устройств с автоматическим выключателем/ выключателем в
литом корпусе. Панель уплотнений расположена на 42 мм ниже уровня 0.
1
Левая сторона 3 Правая сторона
2 Передняя сторона 4 Шина заземления
Таблица 7.22 Пояснения к Рисунок 7.30
Мощность 2 3 4 5
450 кВт (480 В), 630–710 кВт (690 В) 34,9 86,9 122,2 174,2
500–800 кВт (480 В), 800–1000 кВт (690 В) 46,3 98,3 119,0 171,0
Таблица 7.23 Размеры клемм
Электрический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 211
7 7
