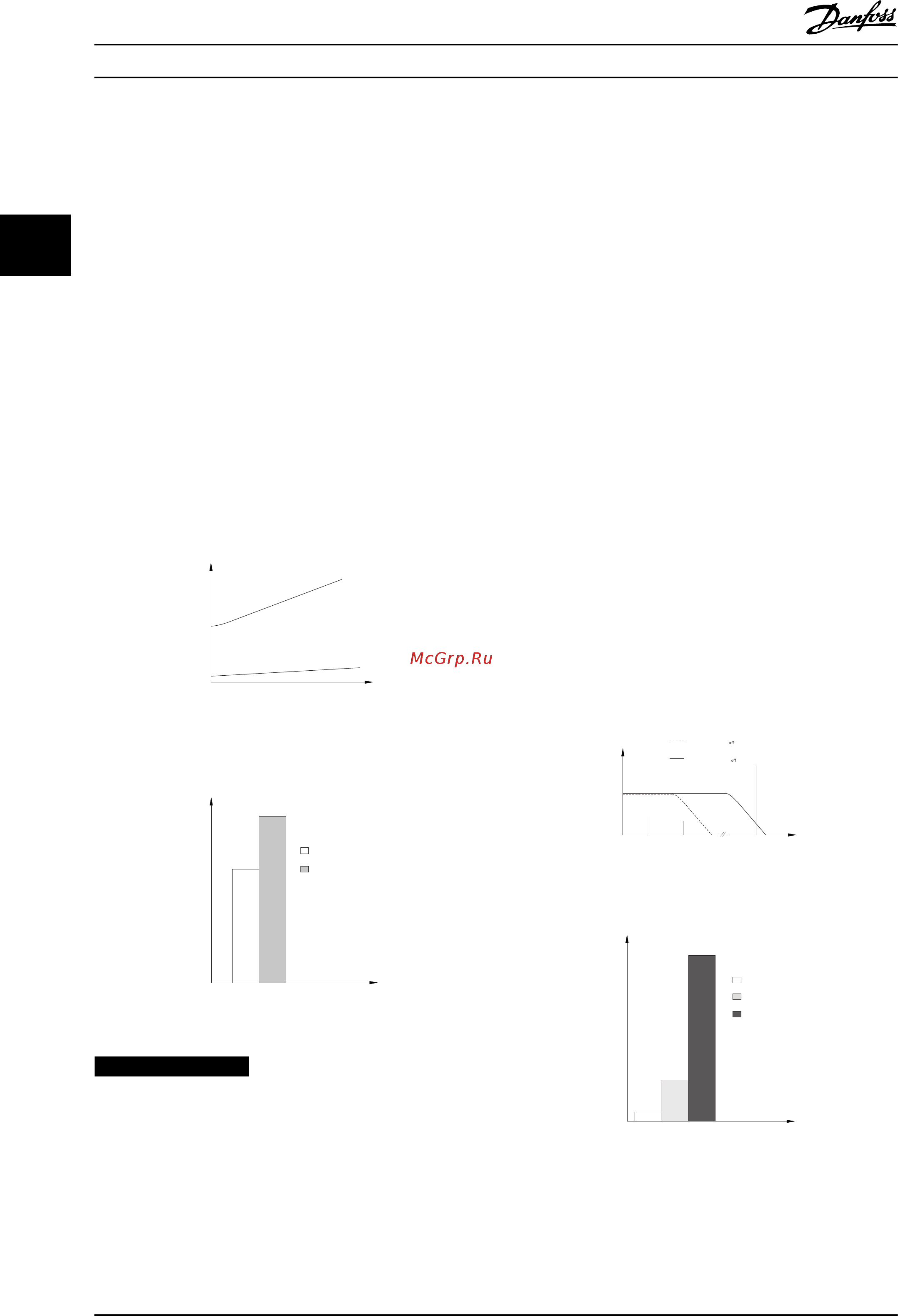

3.7 Ток утечки на землю
Соблюдайте национальные и местные нормативы,
относящиеся к защитному заземлению оборудования с
током утечки > 3,5 мА.
Технология преобразователя подразумевает
коммутацию по высокой частоте при высокой
мощности, что создает ток утечки на заземлении. Ток
при отказе преобразователя частоты, возникающий на
выходных силовых клеммах, может содержать
компонент постоянного тока, который может приводить
к зарядке конденсаторов фильтра и к образованию
переходных токов заземления.
На ток утечки на землю влияют следующие факторы.
•
Фильтры ВЧ
•
экранированные кабели двигателя
•
мощность преобразователя частоты (см.
Рисунок 3.28)
•
линейные искажения (см. Рисунок 3.29)
130BB955.12
a
b
Leakage current
Motor cable length
Рисунок 3.28 Влияние длины кабеля и мощности на ток
утечки.
130BB956.12
THVD=0%
THVD=5%
Leakage current
Рисунок 3.29 Влияние искажения в цепи на ток утечки
УВЕДОМЛЕНИЕ
При использовании фильтра выключите 14-50 RFI Filter
во время зарядки, чтобы избежать появления
большого тока утечки при переключении датчика
остаточного тока (RCD).
Eсли ток утечки превышает 3,5 мА, в соответствии со
стандартом EN/IEC61800-5-1 (стандарт по системам
силового привода) следует усилить заземление одним
из следующих способов.
•
Сечение провода заземления (клемма 95)
должно быть не менее 10 мм².
•
Следует использовать два отдельных провода
заземления соответствующих нормативам
размеров.
Дополнительную информацию см. в стандартах EN/
IEC61800-5-1 и EN50178.
Использование датчиков остаточного тока
Если используются датчики остаточного тока (RCD),
также известные как автоматические выключатели для
защиты от утечек на землю (ELCB), соблюдайте
следующие требования.
•
Используйте только RCD типа В, которые могут
обнаруживать переменные и постоянные токи.
•
Используйте RCD с задержкой по пусковым
токам, чтобы предотвратить отказы в связи с
переходными токами на землю.
•
Размеры RCD следует подбирать с учетом
конфигурации системы и условий окружающей
среды.
См. также Защита от поражения электрическим током.
130BB958.12
f
sw
Cable
150 Hz
3rd harmonics
50 Hz
Mains
RCD with low f
cut-
RCD with high f
cut-
Leakage current
Frequency
Рисунок 3.30 Основные источники тока утечки
130BB957.11
Leakage current [mA]
100 Hz
2 kHz
100 kHz
Рисунок 3.31 Влияние частоты отключения датчика
остаточного тока (RCD) на величины реагирования/
измеряемые величины
Общие сведения об изделии
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
54 MG34S250 — Вер. 29-11-2013
