9.6 Дополнительный резервный источник 24 В для MCB 107
Внешний источник питания 24 В пост. тока может использоваться в качестве низковольтного источника питания для
платы управления и любых других установленных дополнительных плат, обеспечивая возможность работы LCP без
подключения к сети.
Внешний источник питания 24 В пост. тока, технические характеристики
Диапазон напряжения на входе 24 В постоянного тока ±15 % (макс. 37 В в течение 10 с)
Макс. входной ток 2,2 A
Средний входной ток FC 302 0,9 A
Макс. длина кабеля 75 м
Входная емкостная нагрузка 10 мкФ
Задержка при подаче питания 0,6 с
С защитой входов.
Номера клемм:
Клемма 35: «-» внешнего источника питания 24 В пост. тока.
Клемма 36: «+» внешнего источника питания 24 В пост. тока.
Чтобы установить дополнительный источник питания 24 В MCB 107, выполните следующие действия.
1. Снимите LCP или закрывающий щиток.
2. Снимите клеммную крышку.
3. Снимите развязывающую панель для кабелей и пластмассовую крышку снизу.
4. Вставьте дополнительный резервный источник питания 24 В пост. тока в дополнительное гнездо.
5. Установите развязывающую панель для кабелей.
6. Установите клеммную крышку и панель местного управления или закрывающий щиток.
При питании цепи управления от дополнительного резервного источника MCB 107 напряжением 24 В внутренний
источник 24 В автоматически отключается. Дополнительную информацию об установке см. в отдельных инструкциях,
прилагаемых к дополнительному оборудованию.
130BC531.10

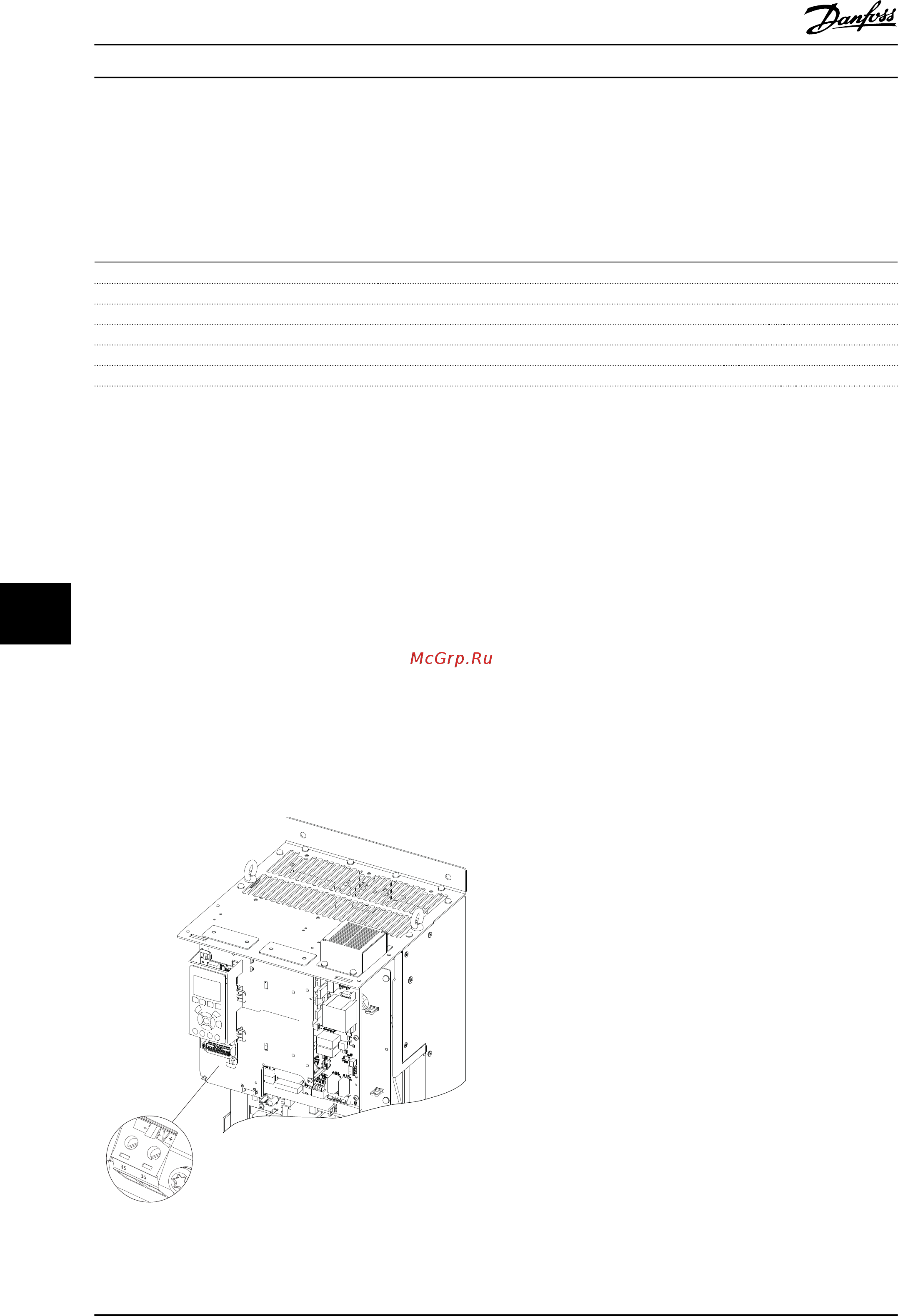

Рисунок 9.14 Разъем резервного источника питания 24 В
