6.2.5 Расположение клемм — типоразмер F
Для корпусов F предусмотрено четыре разных типоразмера, F1, F2, F3 и F4. F1 и F2 состоят из шкафа для инвертора
справа и шкафа для выпрямителя слева. Корпуса F3 и F4 представляют собой блоки F1/F2 с дополнительным шкафом
для дополнительных устройств слева от шкафа для выпрямителя.
Расположение клемм — типоразмеры F1 и F3
130BA849.13
.0 [.0]
54.4[2.1]
169.4 [6.7]
284.4 [11.2]
407.3 [16.0]
522.3 [20.6]
637.3 [25.1]
287.4 [11.3]
253.1 [10.0]
.0 [.0]
.0 [.0]
339.4 [13.4]
287.4 [11.3]
.0 [.0]
339.4 [13.4]
308.3 [12.1]
465.6 [18.3]
465.6 [18.3]
198.1[7.8]
234.1 [9.2]
282.1 [11.1]
318.1 [12.5]
551.0 [21.7]
587.0 [23.1]
635.0 [25.0]
671.0 [26.4]
44.40 [1.75]
244.40 [9.62]
204.1 [8.0]
497.1 [19.6]
572.1 [22.5]
180.3 [7.1]
129.1 [5.1]
4
6
4
1
2
3
5

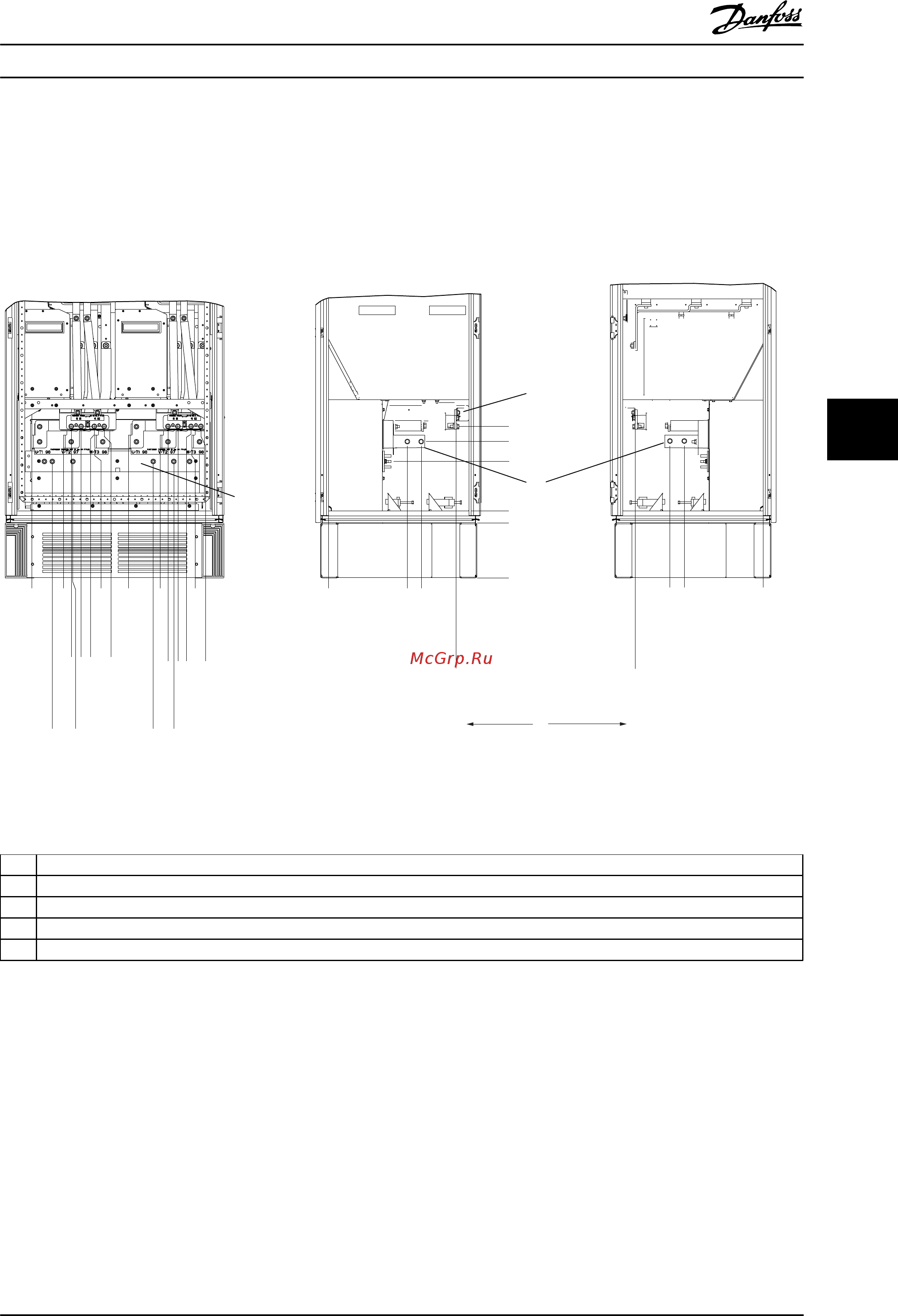

Рисунок 6.67 Расположение клемм — шкаф инвертора. Панель уплотнений расположена на 42 мм ниже уровня 0.
1
Вид спереди
2 Вид слева
3 Вид справа
4 Клеммы подключения тормозного резистора
5 Шина заземления/зануления
Таблица 6.35 Пояснения к Рисунок 6.67
Механический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 163
6 6
