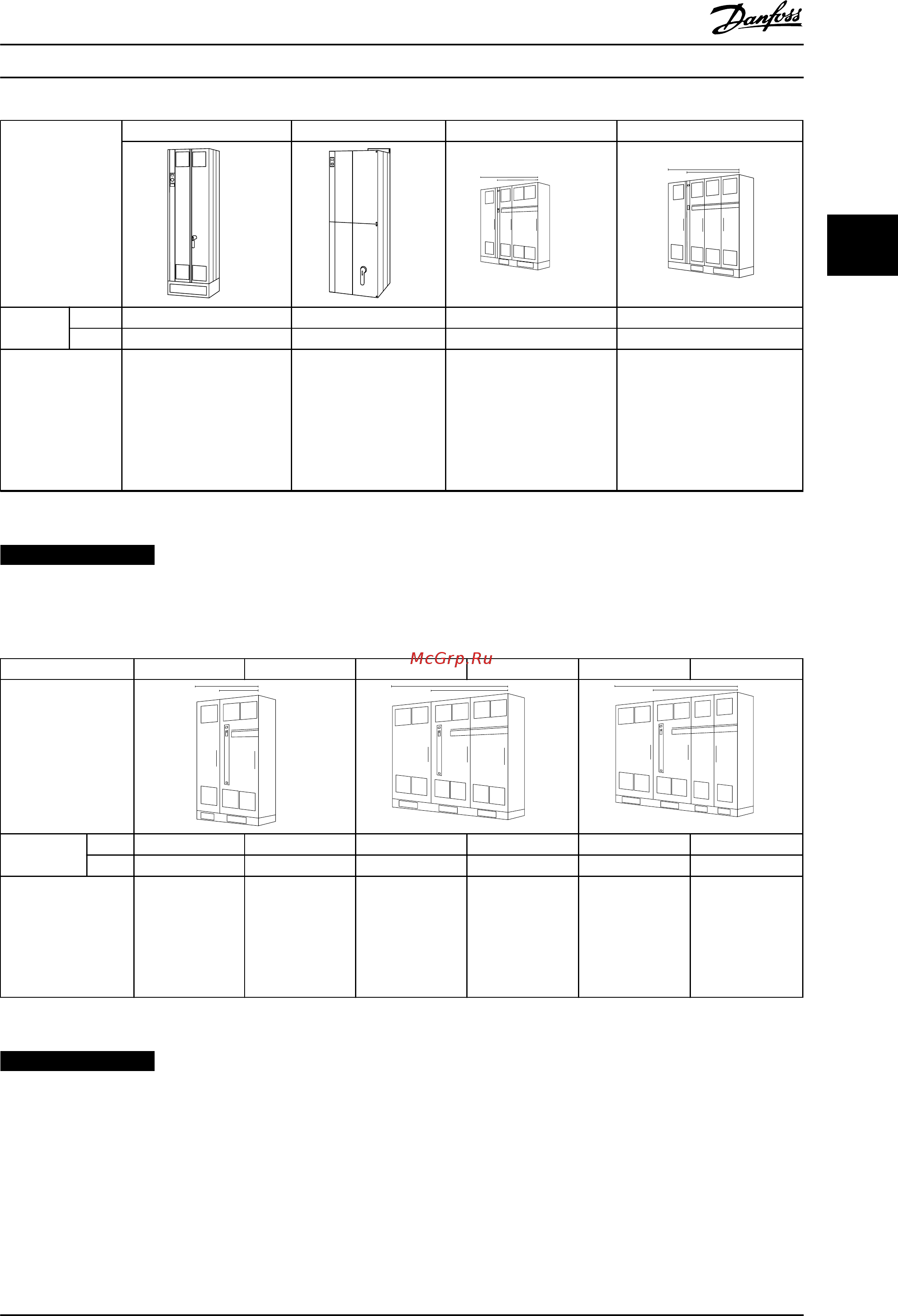

Типоразмер E1 E2 F1/F3 F2/ F4
130BA818.10
130BA821.10
F3
F1
130BA959.10
F4
F2
130BB092.11
Защита
корпуса
IP 21/54 00 21/54 21/54
NEMA Тип 1/Тип 12 Шасси Тип 1/Тип 12 Тип 1/Тип 12
Высокая
перегрузка
относительно
номинальной
мощности —
перегрузка по
моменту 160 %
250–400 кВт при 400 В
(380–500 В)
355–560 кВт при 690 В
(525–690 В)
250–400 кВт при 400 В
(380–500 В)
355–560 кВт при 690 В
(525–690 В)
450–630 кВт при 400 В
(380–500 В)
630–800 кВт при 690 В
(525–690 В)
710–800 кВт при 400 В
(380–500 В)
900–1000 кВт при 690 В
(525–690 В)
Таблица 3.2 Обзор изделия, 6-импульсные преобразователи частоты
УВЕДОМЛЕНИЕ
Корпуса типоразмера F имеются в наличии со шкафом дополнительных устройств или без него. Корпуса F1 и F2
состоят из шкафа для выпрямителя слева и шкафа для инвертора справа. Корпуса F3/F4 представляют собой
блоки F1/F2 с дополнительным шкафом для дополнительных устройств слева от шкафа для выпрямителя.
Типоразмер F8 F9 F10 F11 F12 F13
F9
F8
130BB690.10
F11
F10
130BB691.10
F13
F12
130BB692.10
Защита
корпуса
IP 21/54 21/54 21/54 21/54 21/54 21/54
NEMA Тип 1/Тип 12 Тип 1/Тип 12 Тип 1/Тип 12 Тип 1/Тип 12 Тип 1/Тип 12 Тип 1/Тип 12
Высокая перегрузка
относительно
номинальной
мощности —
перегрузка по
моменту 160 %
250–400 кВт
(380–500 В)
355–560 кВт
(525–690 В)
250–400 кВт
(380–500 В)
355–560 кВт
(525–690 В)
450–630 кВт
(380–500 В)
630–800 кВт
(525–690 В)
450–630 кВт
(380–500 В)
630–800 кВт
(525–690 В)
710–800 кВт
(380–500 В)
900–1200 кВт
(525–690 В)
710–800 кВт
(380–500 В)
900–1200 кВт
(525–690 В)
Таблица 3.3 Общие сведения об изделии, 12-импульсные преобразователи частоты
УВЕДОМЛЕНИЕ
Корпуса типоразмера F имеются в наличии со шкафом дополнительных устройств или без него. Корпуса
типоразмеров F8, F10 и F12 состоят из шкафа для выпрямителя слева и шкафа для инвертора справа. Корпуса
F9/F11/F13 представляют собой блоки F8/F10/F12 с дополнительным шкафом для дополнительных устройств
слева от шкафа для выпрямителя.
Общие сведения об изделии
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 21
