Дистанционное задание рассчитывается один раз для
каждого интервала сканирования и изначально
содержит два входящих сигнала задания.
•
X (внешнее): сумма (см. пар. 3-04 Функция
задания) до четырех выбранных внешних
заданий, включая любые комбинации
фиксированных предустановленных заданий
(пар. 3-10 Предустановленное задание),
переменных аналоговых заданий, переменных
дискретных импульсных заданий и различных
заданий, поступающих по последовательной
шине, измеренных в единицах управления
преобразователя частоты ([Гц], [об/мин], [Н·м] и
т. д.). Комбинация определяется настройкой
параметров 3-15 Источник задания 1,
3-16 Источник задания 2 и 3-17 Источник
задания 3.
•
Y (относительное): сумма одного
фиксированного предустановленного задания
(пар. 3-14 Предустановл.относительное
задание) и одного переменного аналогового
задания (пар. 3-18 Источник отн.
масштабирования задания) в [%].
Два типа задания на входе суммируются по следующей
формуле: Дистанционное задание =X+X*Y/100%. Если
относительное задание не используется, необходимо
установить для параметра 3-18 Источник отн.
масштабирования задания значение Не используется, а
для параметра 3-14 Предустановл.относительное
задание — значение 0%. Функции увеличение/
уменьшение задания и функция фиксация задания могут
быть активированы с цифровых входов
преобразователя частоты. Описание функций и
параметров можно найти в Руководстве по
программированию.
Масштабирование аналоговых заданий описывается
группами параметров 6-1* Аналоговый вход 1 и 6-2*
Аналоговый вход 2, а масштабирование импульсных
заданий на цифровых входах — группой параметров
5-5* Импульсный вход 2.
Пределы и диапазоны заданий устанавливаются в
группе параметров 3-0* Пределы задания.
3.3.1
Пределы задания
Сочетание параметров 3-00 Диапазон задания, 3-02 Мин.
задание и 3-03 Максимальное задание определяет
диапазон для суммы всех заданий. Эта сумма заданий
при необходимости фиксируется. Зависимость между
результирующим заданием (после фиксации) и суммой
всех заданий показана на Рисунок 3.11 и Рисунок 3.12.
Resulting reference
Sum of all
references
Forward
Reverse
P 3-00 Reference Range= [0] Min-Max
130BA184.10
-P 3-03
P 3-03
P 3-02
-P 3-02

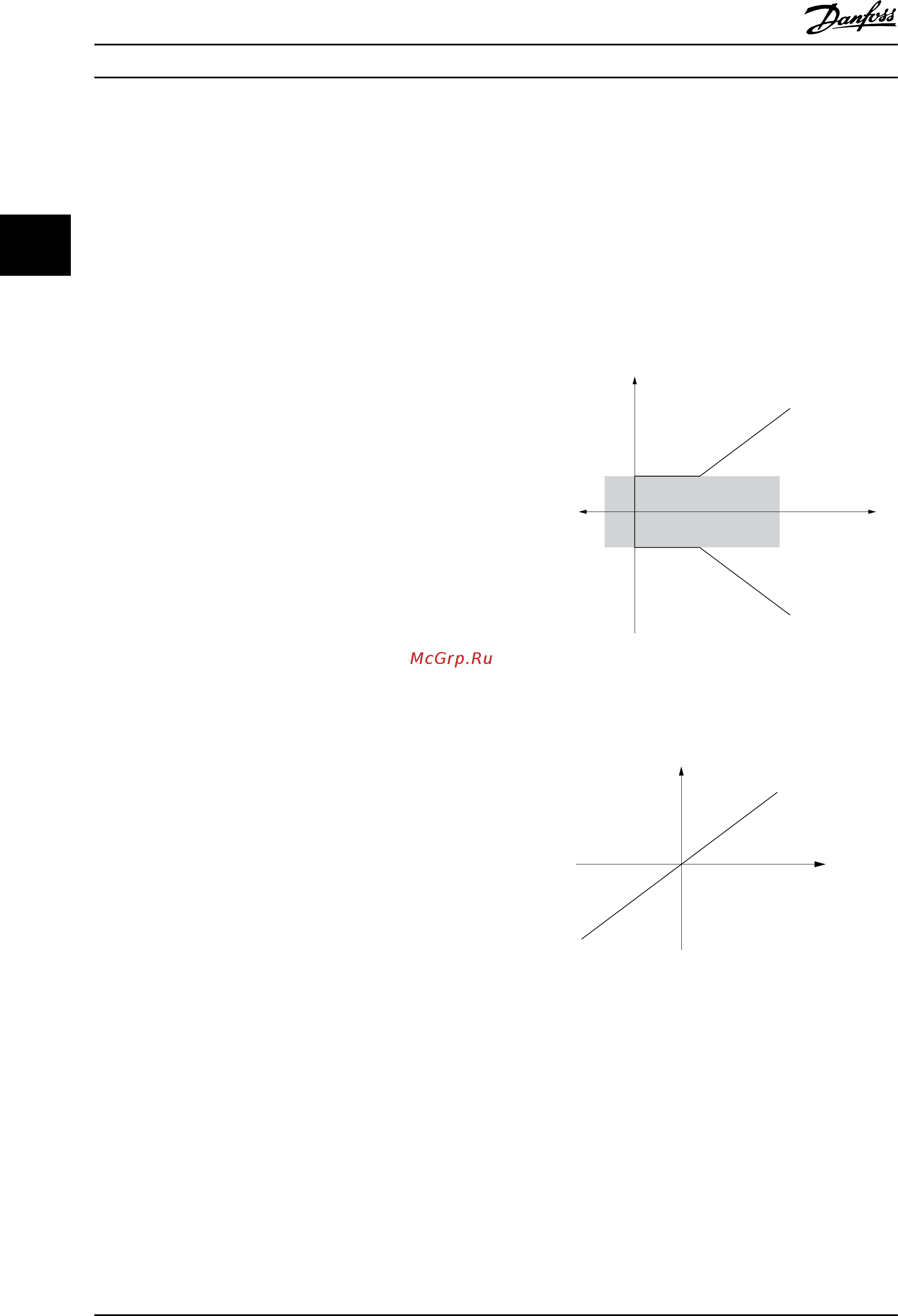

Рисунок 3.11 Зависимость между результирующим
заданием и суммой всех заданий
P 3-00 Reference Range =[1]-Max-Max
Resulting reference
Sum of all
references
-P 3-03
P 3-03
130BA185.10
Рисунок 3.12 Результирующее задание
Общие сведения об изделии
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
32 MG34S250 — Вер. 29-11-2013
