При нарушении указаний по монтажу, а также при использовании неэкранированных кабелей и проводов управления
некоторые требования к излучению помех не будут удовлетворены, хотя условия помехозащищенности будут
выполнены. См. глава 3.5.2 Результаты испытаний на ЭМС.
130BA048.13
L1
L2
L3
PE
Min. 16 mm
2
Equalizing cable
Control cables
All cable entries in
one side of panel
Earthing rail
Cable insula-
tion stripped
Output con-
tactor etc.
Min. 200mm
between con-
trol cables,
motor cable and
Motor cable
Motor, 3 phases and
PLC etc.
Panel
Mains-supply
mains cable
PLC
Protective earth
Reinforced protective earth

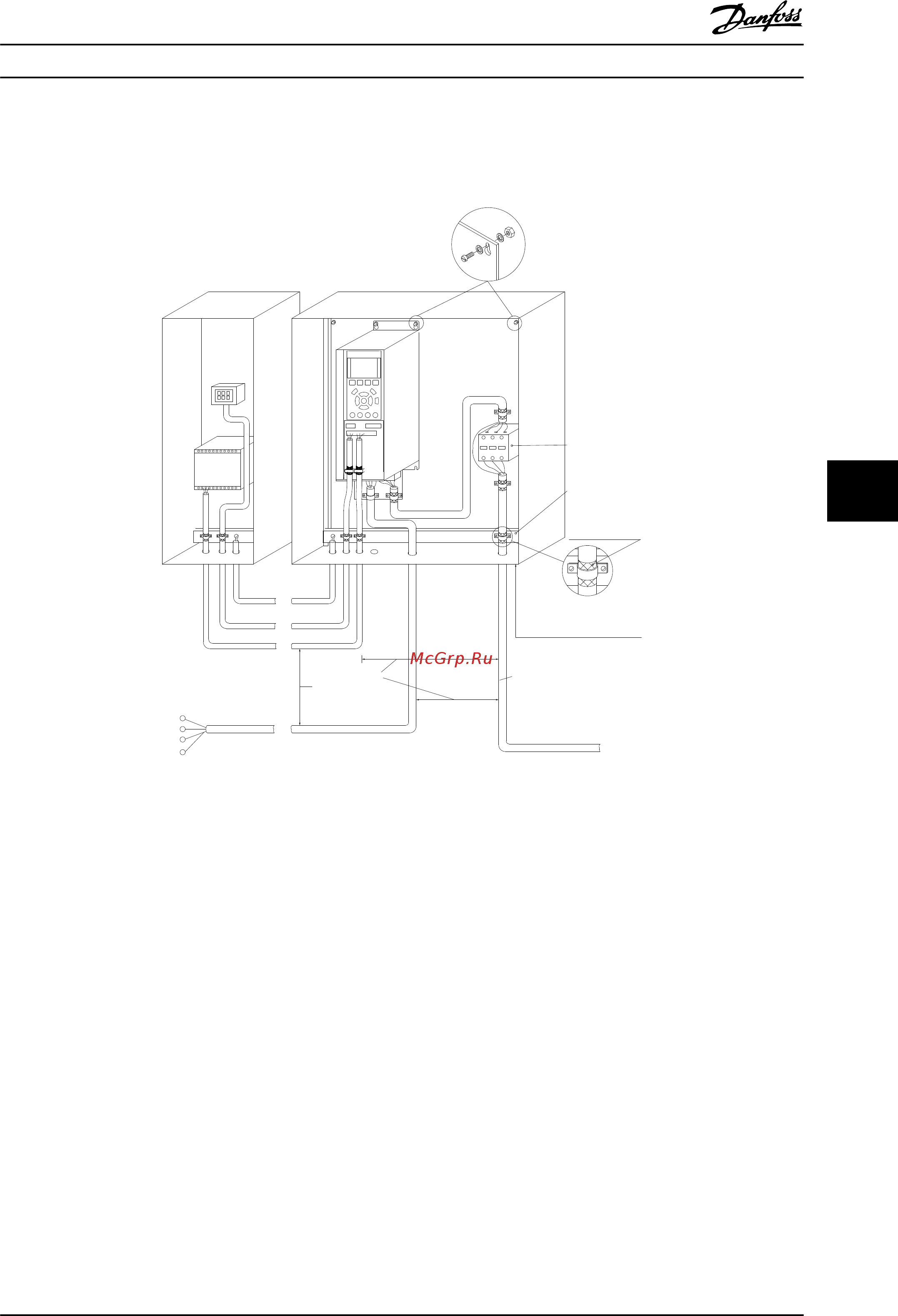

Рисунок 7.56 Электрический монтаж преобразователя частоты в шкафу, правильный с точки зрения ЭМС
Электрический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 243
7 7
