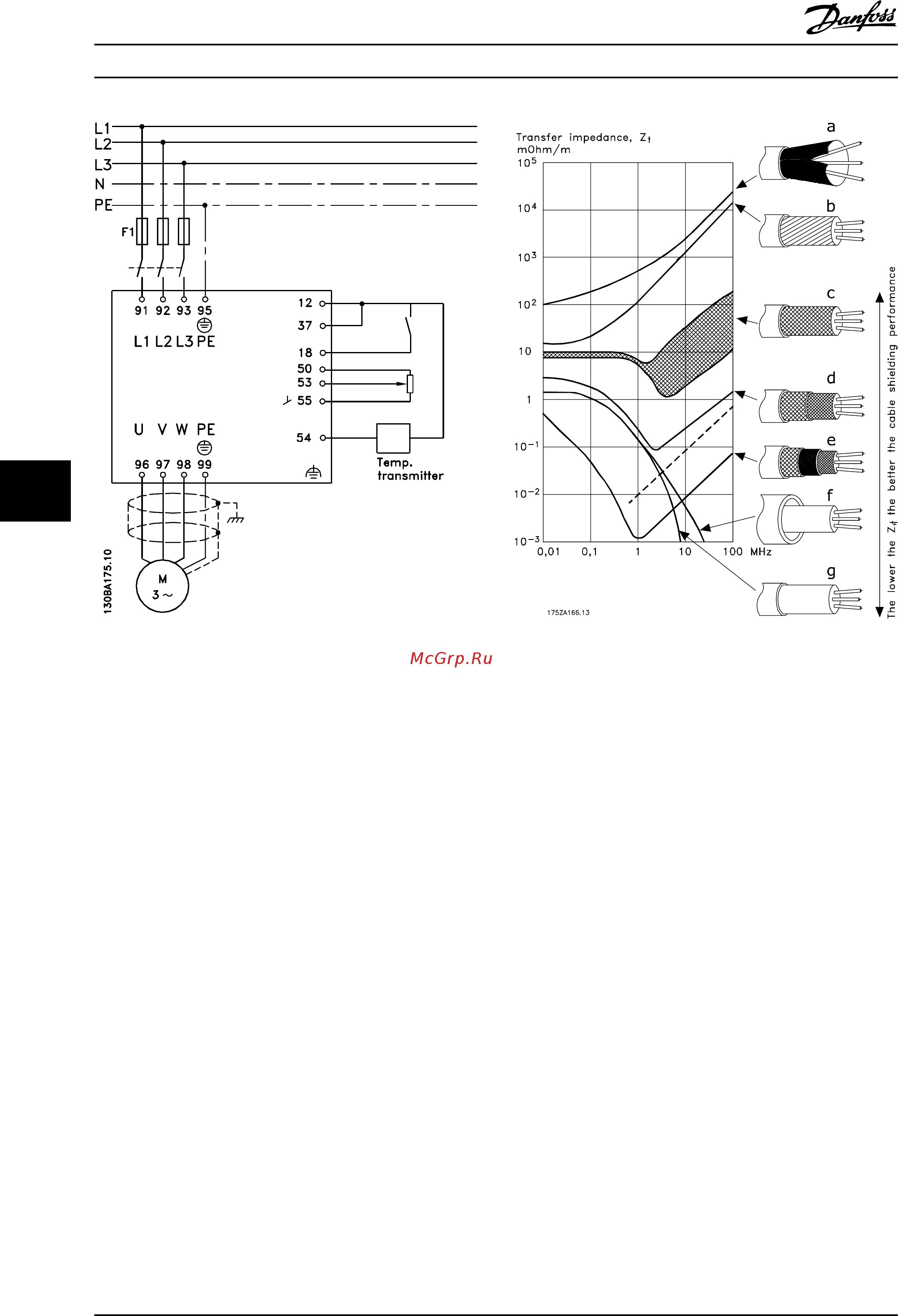

Рисунок 7.57 Схема электрического соединения (пример
для 6-импульсного преобразователя)
7.8.2
Использование кабелей,
соответствующих требованиям ЭМС
Чтобы оптимизировать помехозащищенность кабелей
управления и защиту от излучений от кабелей
двигателя в соответствии с требованиями ЭМС,
компания Danfoss рекомендует использовать
экранированные/защищенные кабели с оплеткой.
Способность кабелей уменьшать наводимые в них
помехи и снижать собственное излучение
электрического шума зависит от передаточного
импеданса (Z
T
). Обычно экран кабеля разрабатывается
таким образом, чтобы обеспечить низкий уровень
переноса электрических помех; наиболее эффективным
будет экран с меньшим передаточным импедансом (Z
T
).
Изготовители кабелей редко указывают величину
передаточного импеданса (Z
T
), но зачастую эту величину
(Z
T
) можно оценить по физическим характеристикам
кабеля. См. Рисунок 7.58.
Рисунок 7.58 Передаточный импеданс ZT
7.8.3
Заземлениеэкранированных
кабелей управления
Правильное экранирование
Предпочтительным методом является фиксация
управляющих кабелей и кабелей последовательной
связи с помощью входящих в комплект экранирующих
зажимов на обоих концах, что позволяет обеспечить
наилучший контакт для высокочастотных кабелей.
Если потенциалы земли преобразователя частоты и ПЛК
различаются между собой, могут возникнуть
электрические помехи. Эта проблема решается
установкой выравнивающего кабеля рядом с кабелем
управления. Минимальное поперечное сечение кабеля
составляет 16 мм².
Электрический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
244 MG34S250 — Вер. 29-11-2013
77
