Resolver Input
SW. ver. X.XX
MCB 103
Code No.
Option B
Rotor
Resolver
stator
Motor
LED 1 REF OK
LED 2 COS OK
LED 3 SIN OK
LED NA
130BA247.11
REF+
REF-
COS-
COS+
SIN+
SIN- S4
S2
S3
S1
R2
R1
COS-
COS+
REF+
REF-
SIN+
SIN-
A+
A-
B+
B-
Z+
Z-
X32/ 31 2 4 5 116 87 109 12
1 2 3 4
S1
S3
S4 S2
R1
R2
θ

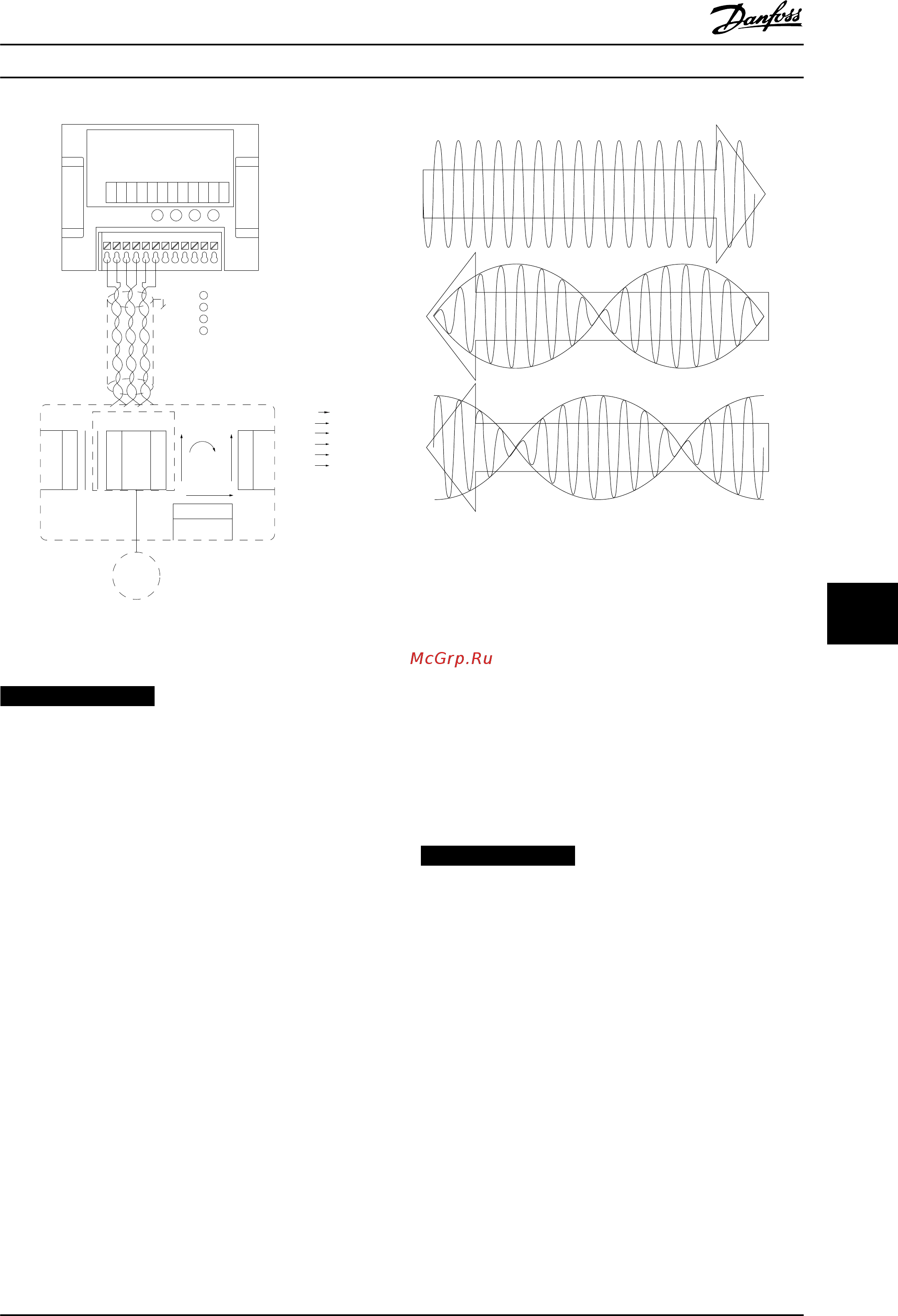

Рисунок 9.7 Дополнительная плата резолвера MCB 103
используется с двигателем с постоянными магнитами
УВЕДОМЛЕНИЕ
Дополнительная плата резолвера MCB 103 может
использоваться только с типами резолверов,
получающими сигналы от ротора. Использование
резолверов, получающих сигналы от статора,
невозможно.
Светодиодные индикаторы
Светодиоды активируются, если пар. 17-61 Контроль
сигнала энкодера имеет значение Предупреждение или
Отключение.
СД 1 включен, когда напряжение возбуждения,
поступающее на резолвер, в норме.
СД 2 включен, когда сигнал косинуса, поступающий из
резолвера, в норме.
СД 3 включен, когда сигнал синуса, поступающий из
резолвера, в норме.
130BT102.10
Рисунок 9.8 Двигатель с постоянными магнитами
используется с резолвером, который выполняет функции
датчика обратной связи по скорости.
Пример настройки
На Рисунок 9.7 двигатель с постоянными магнитами
используется с резолвером, который выполняет
функции датчика обратной связи по скорости.
Двигатель с постоянными магнитами обычно должен
работать в режиме управления магнитным потоком.
Монтажная схема
При использовании кабеля с витыми парами его длина
не должна превышать 150 м.
УВЕДОМЛЕНИЕ
Кабели для подключения двигателя и тормозного
прерывателя должны быть экранированными. Кабели
резолвера должны быть экранированы и
изолированы от кабелей двигателя. Экран кабеля
резолвера должен быть правильно подключен к
развязывающей плате и к шасси (земле) на стороне
двигателя.
Дополнительные устройства и...
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 263
