9.9 Тормозные резисторы
В приложениях, в которых двигатель используется в
качестве тормоза, двигатель генерирует энергию,
которая возвращается в преобразователь частоты. Если
энергия не может передаваться обратно в двигатель,
напряжение в цепи постоянного тока преобразователя
повышается. В приложениях с частым торможением
и/или с нагрузками, имеющими большой момент
инерции, это может привести к отключению вследствие
перенапряжения в преобразователе и, возможно, к
останову. Для рассеивания энергии, вырабатываемой
при рекуперативном торможении, используются
тормозные резисторы. Резистор выбирается по
величине активного сопротивления, номиналу
рассеиваемой мощности и размерам. Компания Danfoss
предлагает широкий ассортимент различных
резисторов, специально предназначенных для
определенных типов приводов компании. О подборе
размеров тормозных резисторов см. глава 3.8.3 Выбор
тормозного резистора . Кодовые номера можно найти
в глава 5 Заказ.
9.10 Комплект для монтажа панели
местного управления LCP
LCP можно установить на передней стороне шкафа с
помощью выносного монтажного комплекта. Момент
затяжки крепежных винтов должен быть не более 1 Нм.
Корпус
IP66, передняя
панель
Максимальная длина кабеля между LCP и
блоком 3 м
Стандарт связи RS-485
Таблица 9.5 Технические данные по установке LCP на корпус IP66
Корпус
Max R2(0.08)
Panel
cut out
Min 72(2.8)
130BA139.11
129,5± 0.5 mm
64,5± 0.5 mm
(2.54± 0.04 in)
(5.1± 0.04 in)

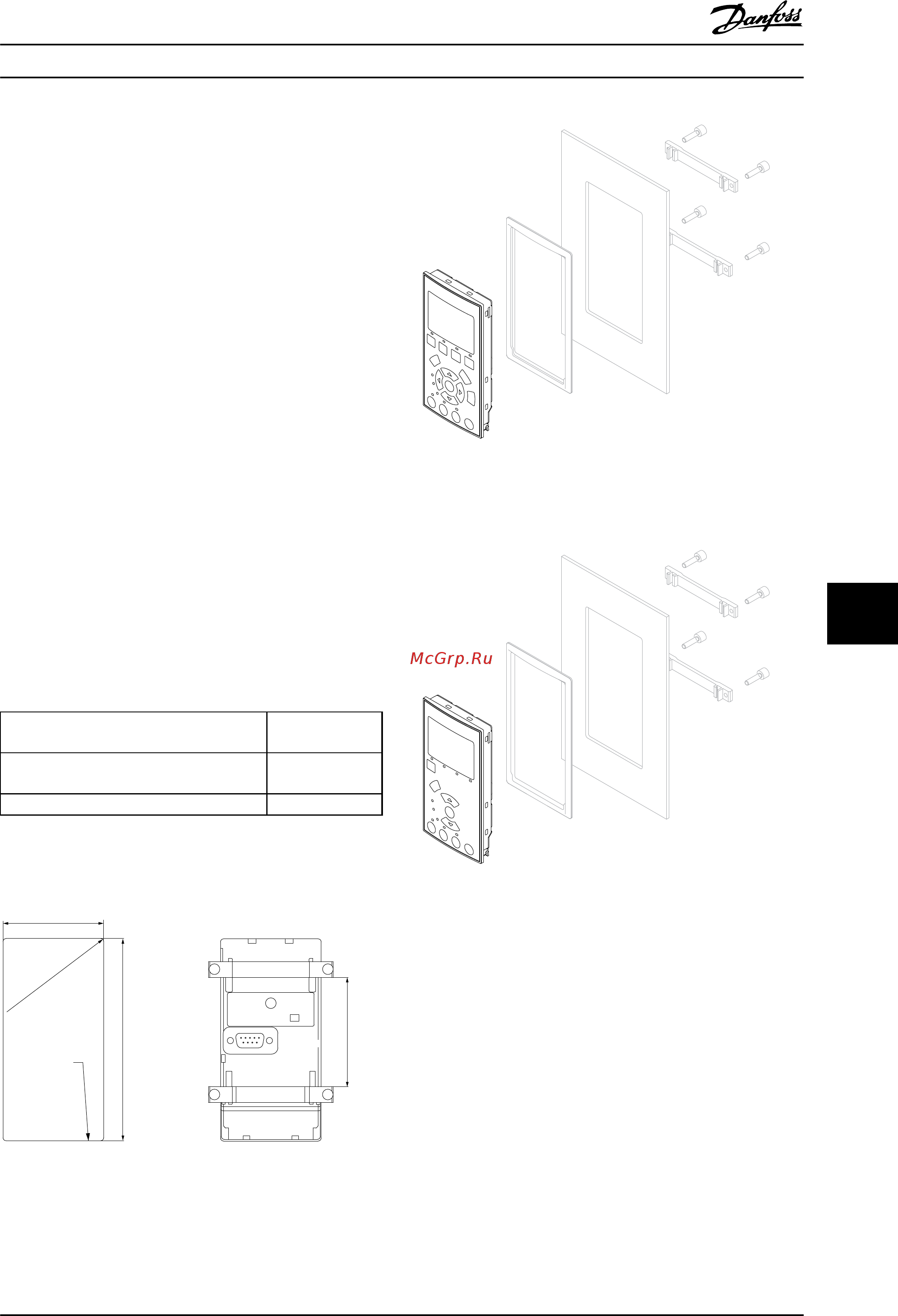

Рисунок 9.18 Размеры
130BA138.10
Рисунок 9.19 Номер для заказа 130B1113, Монтажный
комплект с графической LCP, крепежом, кабелем 3 м и
прокладкой
130BA200.10
Рисунок 9.20 Номер для заказа 130B1114, Монтажный
комплект с цифровой LCP, крепежом и прокладкой
Можно также заказать комплект LCP без LCP. Для
блоков IP66 номер для заказа — 130B1117. Для заказа
блоков с защитой IP55 используйте номер для заказа
130B1129.
Дополнительные устройства и...
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 271
