3.12.3 Условия исполнения обязательств
Условия исполнения обязательств
За знание персоналом порядка установки и
эксплуатации функции безопасного отключения
крутящего момента отвечает пользователь. Необходимо:
•
Прочитать и понимать нормы и правила
техники безопасности, относящиеся к
предупреждению несчастных случаев.
•
Понимать общие инструкции и инструкции по
технике безопасности, приведенные в данном
описании, а также в расширенном описании в
разделе Безопасное отключение крутящего
момента в Инструкциях по эксплуатации
преобразователей частоты VLT®.
•
Хорошо знать общие стандарты и стандарты в
области техники безопасности, относящиеся к
тем или иным применениям.
Понятие «пользователь» в данном контексте
определяется как «интегратор, оператор или персонал,
выполняющий ремонт и техническое обслуживание».
3.12.4
Дополнительная информация
Подробную информацию о безопасном отключении
крутящего момента, включая сведения о монтаже и
вводе в эксплуатацию, см. в разделе, посвященном
безопасному отключению крутящего момента в
Инструкциях по эксплуатации преобразователей
частоты VLT®.
3.12.5
Установка внешнего устройства
безопасности в сочетании с MCB
112
Если подключен сертифицированный на
взрывобезопасность модуль термистора MCB 112,
использующий клемму 37 в качестве канала защитного
выключения, выход X44/11 у MCB 112 должен быть
связан по схеме «И» с датчиком обеспечения
безопасности (кнопкой аварийного останова или
предохранительным выключателем), активизирующим
безопасное отключение крутящего момента. Это
означает, что выходной сигнал на клемму 37
безопасного отключения крутящего момента имеет
ВЫСОКИЙ УРОВЕНЬ (24 В) только в том случае, если и
сигнал от выхода X44/12 MCB 112, и сигнал от датчика
обеспечения безопасности имеют ВЫСОКИЙ УРОВЕНЬ.
Если хотя бы один из этих двух сигналов имеет НИЗКИЙ
УРОВЕНЬ, выходной сигнал на клемму 37 также будет
НИЗКОУРОВНЕВЫМ. Устройство безопасности с такой
логикой типа «И» само должно соответствовать
требованиям стандарта IEC 61508, SIL 2. Соединение
между выходом устройства безопасности с логической
схемой «И» и клеммой безопасного отключения
крутящего момента 37 должно быть защищено от
короткого замыкания. На Рисунок 3.40 показан вход
перезапуска для внешнего устройства безопасности. Это
означает, что в данной установке нужно установить для
параметра5-19 Клемма 37, безопасный останов значение
[7] или [8]. Подробнее см. Инструкции по эксплуатации
MCB 112.

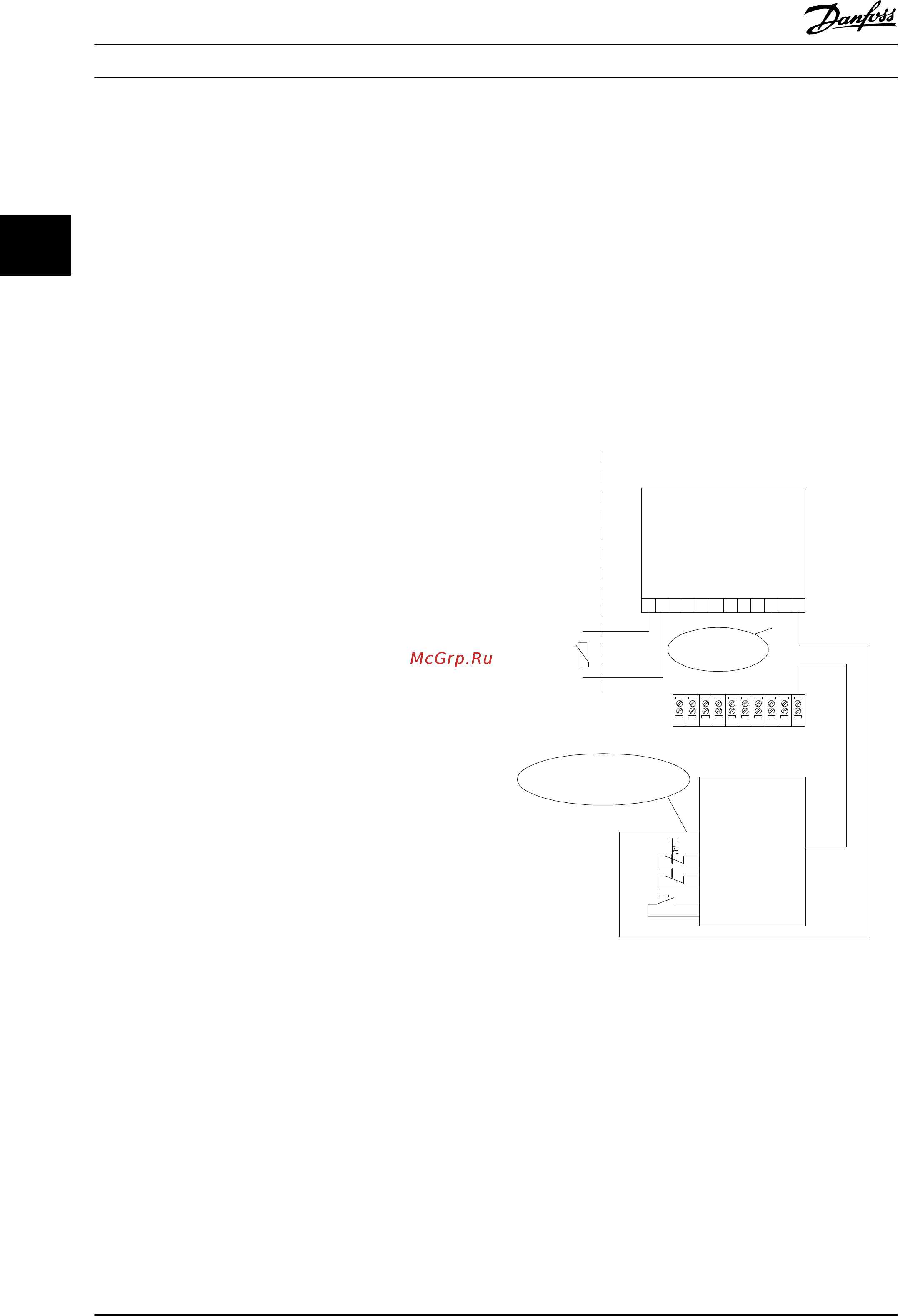

130BA967.11
121110987654321
37203332292719181312
DI DI
SIL 2
Safe Stop
Digital Input
e.g. Par 5-15
PTC
Sensor
X44/
Par. 5- 19
Terminal 37 Safe Stop
Safety Device
Safe Input
Safe Output
Safe AND Input
Manual Restart
PTC Thermistor Card
MCB112
Non- Hazardous AreaHazardous
Area
Рисунок 3.40 Иллюстрация важных особенностей установки
комбинации безопасного отключения крутящего момента и
системы, в которой используется MCB 112
Общие сведения об изделии
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
66 MG34S250 — Вер. 29-11-2013
33
